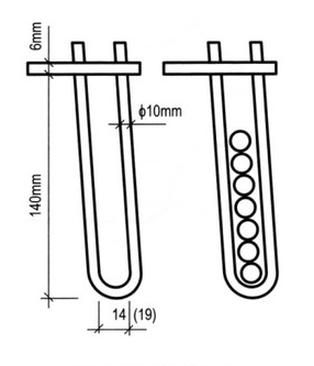

| BELKI JEDNOPRZĘSŁOWE Z DREWNA KLEJONEGO GL 32 (fragment) | |||||
|---|---|---|---|---|---|
| przekrój belki mm x mm | rozstaw belek w stropie w m | ||||
| 0,40 | 0,60 | 0,80 | 1,00 | 1,20 | |
| maksymalna odległość w świetle podpór belki w m | |||||
| 80 x 160 | 4,00 | 3,45 | 3,15 | 2,90 | 2,75 |
| 80 x 200 | 4,95 | 4,30 | 4,00 | 3,60 | 3,40 |
| 80 x 240 | 5,90 | 5,20 | 4,70 | 4,35 | 4,10 |
| 80 x 280 | 6,80 | 6,05 | 5,50 | 5,10 | 4,80 |
| 80 x 320 | 7,75 | 6,70 | 6,30 | 5,80 | 5,50 |
| 80 x 360 | 8,65 | 7,70 | 7,05 | 6,55 | 6,15 |
| Specyfikacja warunków technicznych wykonania zbrojenia w słupach żelbetowych nieuzwojonych (fragment) |
|

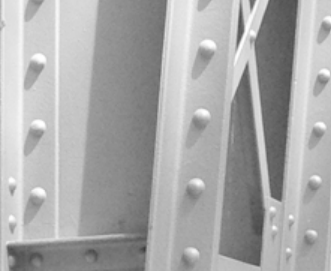

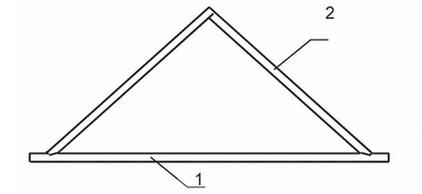

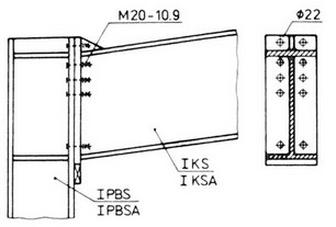

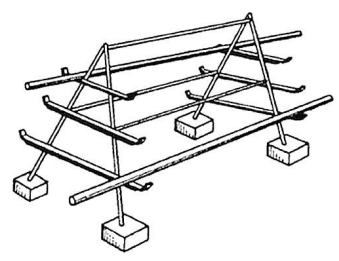

| Zestawienie siatek zbrojeniowych dla płyty stropowej | |||||
|---|---|---|---|---|---|
| Poz. | Sztuk | Typ siatki | Długość [mm] | Szerokość [mm] | Masa [kg] |
| 1. | 9 | R221 | 5000 | 2150 | 235,103 |
| 2. | 22 | R513 | 3000 | 2150 | 644,226 |
| 3. | 1 | R221 | 2400 | 2150 | 12,539 |
| 4. | 5 | R513 | 3000 | 1075 | 73,207 |
| 5. | 10 | R221 | 1500 | 2150 | 78,370 |
| 6. | 1 | R221 | 1100 | 2150 | 5,747 |
| Razem | 978,659 | ||||
| Dopuszczalne odchyłki montażowe elementów budowli przemysłowych (fragment) | ||
|---|---|---|
| Rodzaj elementu | Rodzaj odchyłki | Dopuszczalna odchyłka |
| wiązary kratowe, dźwigary, belki, rygle | przesunięcie poziome podpór | ±15 mm |
| przesunięcie pionowe podpór | ±20 mm | |
| wychylenie z pionu pasa górnego w środku rozpiętości | 1:250 wysokości | |
| ugięcie pasa dolnego w środku rozpiętości | 1:500 rozpiętości | |
| przesunięcie wzajemne dwóch sąsiednich dźwigarów | ±15 mm | |
| płyty przekryć | przesunięcie w pionie płyt | ±10 mm |
| odchylenie od poziomu położenia | 1:1000 rozpiętości | |
| różnica w grubości spoin poziomych | ±5 mm | |
| Specyfikacja techniczna wykonania i odbioru robót zbrojarskich (fragment) | |
|---|---|
| 5.10 | Czyszczenie zbrojenia |
| – | zbrojenie powinno być oczyszczone, aby zapewnić dobrą współpracę (przyczepność) betonu i stali w konstrukcji; |
| – | należy usunąć z powierzchni prętów zanieczyszczenia gruntem, smarami, farbą olejną itp., a także łuszczącą się rdzę (nie każdy nalot rdzy nie jest szkodliwy); |
| – | pręty zbrojenia zatłuszczone lub zabrudzone farbą olejną można opalać lampami benzynowymi lub czyścić preparatami rozpuszczającymi tłuszcze; |
| – | stal narażoną na chwilowy działanie słonej wody, należy zmyć wodą słodką; |
| – | stal pokrytą łuszczącą się rdzą oczyszcza się szczotkami drucianymi ręcznie lub mechanicznie lub też przez piaskowanie; |
| – | stal zabrudzoną gruntem lub wyschniętym betonem należy oczyścić poprzez zmycie strumieniem wody; |
| – | pręty oblodzone odmraża się strumieniem ciepłej wody. |
| Po oczyszczeniu należy sprawdzić wymiary przekroju poprzecznego prętów. Możliwe są również inne sposoby czyszczenia stali zbrojeniowej akceptowane przez Inspektora nadzoru. | |
| ||||||||||||||
