Montaż konstrukcji budowlanych
Który komunikat wyrażony gestem przekazuje robotnik hakowy przedstawiony na rysunku, kierujący pracą operatora żurawia?
A. Przerwa – koniec ruchu.
B. Ruch do tyłu.
C. Uwaga! Początek kierowania.
D. Ruch do przodu.
Filtrowanie pytań
Wykonywanie robót murarskich …
W przedstawionym na rysunku remontowanym budynku należy wymienić następującą stolarkę drzwiową:
A. 3 drzwi prawych i 2 drzwi lewych.
B. 5 drzwi lewych i 1 okno.
C. 5 drzwi prawych i 1 okno.
D. 3 drzwi lewych i 2 drzwi prawych.
Wykonywanie robót zbrojarskic…
Przyspieszanie procesu dojrzewania betonu komórkowego realizowane w specjalnych komorach z wykorzystaniem pary wodnej o podwyższonej temperaturze oraz ciśnienia określane jest jako
A. studzeniem
B. autoklawizacją
C. prasowaniem
D. wibroprasowaniem
Organizacja i kontrola robót …
Na podstawie danych zamieszczonych w tablicy z KNR oblicz ilość zaprawy klejącej potrzebnej do ułożenia metodą zwykłą 50 m2 posadzki jednobarwnej z płytek o wymiarach 40 x 40 cm.
A. 476 kg
B. 260 kg
C. 520 kg
D. 238 kg
Organizacja i kontrola robót …
Jeżeli kąt nachylenia skarpy nasypu wynosi 45°, to zgodnie z rysunkiem zależność 1: n wynosi
A. 1:0,5
B. 1 : 1,5
C. 1:1
D. 1:2
Montaż konstrukcji budowlanych
Zgodnie z przedstawionym rysunkiem blachę głowicy słupa z ryglem i trzonem słupa należy połączyć
A. spoinami pachwinowymi dwustronnymi o grubości 6 mm.
B. spoiną pachwinową o grubości 8 mm na całym obwodzie blachy.
C. spoiną czołową o grubości 8 mm na całym obwodzie blachy.
D. spoiną pachwinową o grubości 6 mm na całym obwodzie blachy.
Organizacja i kontrola robót …
Na zdjęciu przedstawiono halę w trakcie budowy. Konstrukcja tej hali wykonana jest z elementów
A. murowych.
B. stalowych.
C. drewnianych.
D. żelbetowych.
Organizacja i kontrola robót …
Na podstawie informacji zawartych w specyfikacji technicznej określ maksymalną grubość warstwy układanego w wykopie gruntu, jeżeli do jego zgęszczania będą zastosowane walce wibracyjne.
| Specyfikacja techniczna ST-02 Roboty ziemne (wyciąg) | |
| Warunki wykonania zasypek: | |
| Zasypanie wykopów powinno być wykonane bezpośrednio po zakończeniu przewidzianych w nim robót. | |
| Przed rozpoczęciem zasypywania dno wykopu powinno być oczyszczone z odpadków, materiałów budowlanych, śmieci i osuszone. | |
| Układanie i zagęszczanie gruntów powinno być wykonane warstwami o grubości: | |
| — | nie więcej niż 0,20 m — przy stosowaniu ubijaków ręcznych, |
| — | nie więcej niż 0,30 m — przy użyciu ubijarek małogabarytowych i ubijakami obrotowo-udarowymi, |
| — | nie więcej niż 0,50 m — przy zagęszczaniu walcami wibracyjnymi. |
| Zastosowanie ręcznych metod zagęszczania możliwe jest jedynie w uzasadnionych przypadkach i zawsze po uprzednim uzyskaniu zgody inspektora nadzoru. | |
A. 50 cm
B. 5 cm
C. 3 cm
D. 30 cm
Wykonywanie robót zbrojarskic…
Podczas wykonywania prac betoniarskich w niskich temperaturach należy
A. wykorzystywać domieszki opóźniające proces wiązania cementu
B. stosować dodatki zwiększające szczelność betonu
C. obniżać temperaturę składników mieszanki betonowej do temperatury otoczenia
D. podgrzewać składniki mieszanki betonowej
Wykonywanie robót zbrojarskic…
Której z poniższych metod należy użyć do ochrony zbrojenia przed korozją w agresywnym środowisku chemicznym?
A. Stosowania zbrojenia z drewna
B. Powleczenia prętów zbrojeniowych epoksydem
C. Zastosowania betonu o niższej klasie wytrzymałości
D. Zwiększenia ilości wody w mieszance betonowej
Organizacja i kontrola robót …
Osprzęt, który oddziela grunt i wypełnia się pod wpływem swojej wagi oraz siły naciągu liny, stanowi część koparki
A. podsiębiernej
B. zbierakowej
C. chwytakowej
D. przedsiębiernej
Wykonywanie robót murarskich …
Jaką metodę stosujemy do badania konsystencji zaprawy?
A. penetrometru
B. prasy hydraulicznej
C. objętości omierza
D. stożka diamentowego
Wykonywanie robót murarskich …
Rysunek przedstawia mury i ściany
A. wyburzone.
B. istniejące.
C. projektowane.
D. przeznaczone do wyburzenia.
Organizacja i kontrola robót …
Na podstawie przedstawionego fragmentu rzutu kondygnacji określ, ile wynoszą rozstawy ścian nośnych w osiach modularnych.
A. 6,00 m i 3,60 m
B. 6,58 m i 3,60 m
C. 2,70 m i 3,44 m
D. 2,79 m i 3,30 m
Organizacja i kontrola robót …
Ilu pracowników trzeba zatrudnić do przeprowadzenia docieplenia 1 182 m2 zewnętrznych ścian w czasie 30 ośmiogodzinnych dni roboczych, jeżeli czas pracy na wykonanie 100 m2 docieplenia wynosi 203 r-g?
A. 6 robotników
B. 10 robotników
C. 5 robotników
D. 7 robotników
Organizacja i kontrola robót …
Określ właściwą kolejność technologiczną montażu elementów lekkiej ścianki działowej z jednolitą okładziną płytami gipsowo-kartonowymi w systemie suchej zabudowy?
A. Poziome profile U → płyty gipsowo-kartonowe (jedna strona) → pionowe profile C → wełna mineralna → płyty gipsowo kartonowe (druga strona)
B. Pionowe profile C → płyty gipsowo-kartonowe (jedna strona) → poziome profile U → wełna mineralna → płyty gipsowo kartonowe (druga strona)
C. Pionowe profile C → poziome profile U → płyty gipsowo-kartonowe (jedna strona) → wełna mineralna → płyty gipsowo kartonowe (druga strona)
D. Poziome profile U → pionowe profile C → płyty gipsowo-kartonowe (jedna strona) → wełna mineralna → płyty gipsowo kartonowe (druga strona)
Montaż konstrukcji budowlanych
W trakcie inspekcji jakości montażu konstrukcji stalowej nie analizuje się
A. stanu oraz kompletności wykonanych połączeń.
B. jakości zastosowanych materiałów oraz wykonanych spoin.
C. kolejności realizacji poszczególnych elementów konstrukcji.
D. odchyleń geometrycznych układu konstrukcyjnego.
Wykonywanie robót murarskich …
Wskaż oznaczenie graficzne zaprawy stosowane na rysunkach budowlanych.
A. C.
B. D.
C. A.
D. B.
Wykonywanie robót murarskich …
Uszkodzenie tynku przedstawione na rysunku to
A. wysolenie.
B. pęknięcie.
C. zabrudzenie.
D. odbarwienie.
Montaż konstrukcji budowlanych
W trakcie montażu stalowych elementów konstrukcyjnych rozpory montażowe wykorzystywane są do
A. uniesienia elementów
B. rektyfikacji elementów
C. deformacji elementów
D. oddzielania elementów
Wykonywanie robót murarskich …
Oblicz powierzchnię ściany przedstawionej na rysunku, jeżeli zgodnie z zasadami przedmiarowania od powierzchni ścian należy odjąć powierzchnię otworów większych od 0,5 m2.
A. 18,91 m2
B. 22,04 m2
C. 18,55 m2
D. 22,40 m2
Wykonywanie robót zbrojarskic…
Na podstawie danych podanych w tabeli określ ile razy należy napełnić betoniarkę BMP-500, aby wymieszać 2,0 m3 mieszanki betonowej.
| Typ betoniarki | Pojemność robocza w litrach |
|---|---|
| BPM-250 | 250 |
| BMP-500 | 500 |
| BP-1000 | 1000 |
A. 6 razy.
B. 4 razy.
C. 2 razy.
D. 8 razy.
Organizacja i kontrola robót …
Jaką rolę pełnią betonowe podkładki umieszczone pod zbrojeniem ławy fundamentowej?
A. Zapewniają otoczenie betonem prętów zbrojeniowych
B. Chronią pręty zbrojeniowe przed odkształceniami
C. Zapobiegają skutkom osiadania fundamentu
D. Utrzymują stabilność podłoża gruntowego pod fundamentem
Organizacja i kontrola robót …

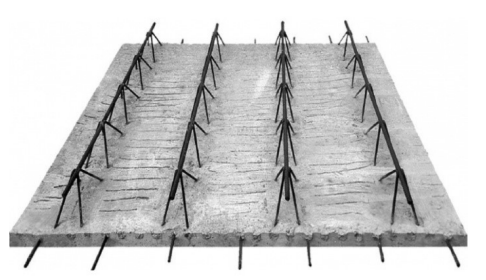

Na ilustracji przedstawiono montaż stropu
A. zespolonego z płyt typu filigran.
B. prefabrykowanego z płyt kanałowych.
C. zespolonego z blach trapezowych.
D. prefabrykowanego z płyt pełnych.
Organizacja i kontrola robót …
Pęknięcia w konstrukcji, które wystąpiły w betonowej podstawie podłogi, powinny być po poszerzeniu zagruntowane, a następnie uzupełnione
A. kitem polimerowym trwale plastycznym
B. masą asfaltową z wypełniaczami
C. zaprawą cementowo-wapienną
D. żywicą epoksydową z dodatkiem tiksotropowym
Wykonywanie robót murarskich …
Która z metod osuszania mokrych ścian nie wymaga ingerencji w ich strukturę?
A. Iniekcja krystaliczna w nawiercone w murze otwory
B. Umieszczanie blachy falistej lub fałdowej w spoinie, pod kątem do lica ściany
C. Wykonanie tynku renowacyjnego po usunięciu starego tynku
D. Podcinanie muru strugą mieszanki cieczy z piaskiem kwarcowym
Wykonywanie robót zbrojarskic…
Jakie narzędzie najczęściej wykorzystuje się do poziomego transportu niewielkiej ilości mieszanki betonowej, potrzebnej na jedną zmianę, przy dystansie do 40 m?
A. taczki
B. wózki
C. kastry
D. japonki
Organizacja i kontrola robót …
Przedstawiony na rysunku sprzęt indywidualnej ochrony pracowników pracujących na wysokościach, to
A. amortyzator spadania.
B. szelki bezpieczeństwa.
C. urządzenie samoblokujące.
D. linka bezpieczeństwa.
Wykonywanie robót zbrojarskic…
Na podstawie przedstawionego fragmentu specyfikacji technicznej wskaż maksymalną wysokość, z której można układać mieszankę betonową przy użyciu rynny zsypowej.
| Specyfikacja techniczna wykonania i odbioru robót betoniarskich (fragment) |
| Mieszanki betonowej nie należy zrzucać z wysokości większej niż 0,75 m od powierzchni, na którą spada. W przypadku, gdy wysokość ta jest większa, należy mieszankę podawać za pomocą rynny zsypowej (do wysokości 3,0 m) lub leja zsypowego teleskopowego (do wysokości 8,0 m). |
| W fundamentach, ścianach i ramach mieszankę betonową należy układać bezpośrednio z pojemnika lub rurociągu pompy, bądź też za pośrednictwem rynny warstwami o grubości do 40 cm, zagęszczając wibratorami wgłębnymi. |
A. 75 cm
B. 40 cm
C. 8,0 m
D. 3,0 m
Wykonywanie robót murarskich …
Urządzenia przedstawionego na rysunku używa się do cięcia
A. metali.
B. glazury.
C. płyt pilśniowych.
D. bloczków gazobetonowych.
Wykonywanie robót zbrojarskic…
Aplikację mieszanki betonowej pod ciśnieniem sprężonego powietrza na powierzchnię należy realizować przy użyciu
A. torkretnicy
B. piaskowarki
C. głowicy wodnej
D. pompy próżniowej
Wykonywanie robót zbrojarskic…
Siatki zbrojeniowe wykorzystuje się do realizacji zbrojenia
A. stropów
B. nadproży
C. wieńców
D. słupów
Organizacja i kontrola robót …
Aby zabezpieczyć ściany wąskich wykopów w suchych gruntach niespoistych, powinno się zastosować
A. deskowanie pełne z dyli stalowych
B. prefabrykowane płyty żelbetowe
C. ścianki szczelne z profili stalowych
D. deskowanie ażurowe z desek
Wykonywanie robót zbrojarskic…
Zgodnie z KNR 2-02 Konstrukcje budowlane, ilość mieszanki betonowej potrzebnej do budowy betonowych słupów wyrażana jest w
A. kilogramach
B. tonach
C. metrach sześciennych
D. metrach kwadratowych
Organizacja i kontrola robót …
Na podstawie przedstawionego wyciągu ze specyfikacji technicznej wskaż szerokość podstawy usypanej pryzmy gruntu, jeżeli korona ma szerokość 1 m.
| Specyfikacja techniczna ST-01 – roboty ziemne (wyciąg) | |
| Odkłady gruntu | Lokalizacja odkładu powinna być wskazana przez Wykonawcę i zaakceptowana przez Inspektora. Wykonawca musi uzyskać zgodę właściciela terenu. Odkłady powinny być uformowane w pryzme o wysokości 1,5 m, o pochyleniu skarp 1:1,5. Przyjmuje się wykorzystanie gruntu z odkładu do ponownego zasypania fundamentu. Nadmiar ziemi niewykorzystany do zasypania wykopu zostanie odtransportowany na wyznaczone przez Inżyniera składowisko. |
A. 6m
B. 7m
C. 4m
D. 8m
Montaż konstrukcji budowlanych
Jaką masę ma konstrukcja stalowa składająca się z 24 przęseł, jeśli każde przęsło zrobione jest z dwuteownika stalowego IPE240 o długości 6,0 m, a jeden profil IPE240 o długości 12 metrów ma ciężar 368 kg?
A. W przybliżeniu 4,4 tony
B. W przybliżeniu 2,2 tony
C. W przybliżeniu 3,3 tony
D. W przybliżeniu 6,6 tony
Montaż konstrukcji budowlanych
Wskaż symbol elementu prefabrykowanego do wykonania ściany o szerokości 2,90 m i wysokości 2,66 m
| ŚCIANY WEWNĘTRZNE NOŚNE O GRUBOŚCI. 15 cm (fragment katalogu producenta) | |||
|---|---|---|---|
| Symbol elementu | Wymiary elementu [mm] | masa montażowa [kg] | |
| a | L | ||
| W 3.1 | 1700 | 175 | 1080 |
| W 4.2 | 2300 | 475 | 1720 |
| W 4.3 | 2300 | 575 | 1720 |
| W 5.1 | 2900 | 175 | 2370 |
| W 6.2 | 3500 | 475 | 3010 |
A. W 5.1
B. W.6.2
C. W 4.2
D. W 3.1
Wykonywanie robót zbrojarskic…
Do ręcznego łączenia elementów zbrojeniowych należy zastosować
A. miękkiego drutu wiązałkowego
B. siatek zbrojeniowych
C. prętów gładkich produkowanych na gorąco
D. drutu wiązałkowego o dużej twardości
Organizacja i kontrola robót …
Którą z czynności technologicznych związanych z wykonaniem wylewki samopoziomującej przedstawiono na rysunku?
A. Wyznaczenie górnej powierzchni wylewki.
B. Wypełnienie szczelin i pęknięć.
C. Odpowietrzanie wylewki samopoziomującej.
D. Wykonanie dylatacji obwodowej.
Montaż konstrukcji budowlanych
Przedstawiony na rysunku uchwyt montażowy przeznaczony jest do transportu stalowych
A. blach.
B. rur.
C. dwuteowników.
D. ceowników.
