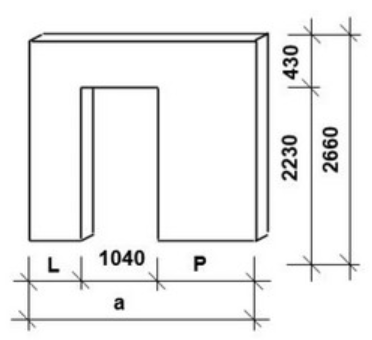

| ŚCIANY WEWNĘTRZNE NOŚNE O GRUBOŚCI 15 cm | |||
|---|---|---|---|
| Symbol elementu | Wymiary elementu [mm] | masa montażowa [kg] | |
| a | L | ||
| W 3.1 | 1700 | 175 | 1080 |
| W 4.2 | 2300 | 475 | 1720 |
| W 4.3 | 2300 | 575 | 1720 |
| W 5.1 | 2900 | 175 | 2370 |
| W 5.3 | 2900 | 775 | 2370 |
| W 6.2 | 3500 | 475 | 3010 |
| Instrukcja producenta | |
|---|---|
| Gips tynkarski ręczny | |
| OPAKOWANIE: worki papierowe 25 kg | |
| DANE TECHNICZNE: proporcje składników 15 l wody na 25 kg gipsu tynkarskiego ręcznego | |
| WYDAJNOŚĆ: na 120 l zaprawy – 100 kg gipsu | |
| ZUŻYCIE: 0,85 kg na 1m2 na każdy 1 mm grubości tynku |
| Typ betoniarki | Pojemność robocza | Wydajność techniczna m³/h | Moc silnika kW |
|---|---|---|---|
| BP-135 o mieszalniku nieruchomym | 135 | do 4,0 | 2,8 |
| BP-250 przeciwbieżna | 250 | 3,0÷5,0 | 4,5 |
| BPM-250 | 250 | do 7,0 | 7,0 |
| BP-III-500 AB | 500 | 7,0÷10,0 | 10,0 |
| BP-1000 | 1000 | 20,0÷23,0 | 26,3 |
| Nakłady na 1 m pęknięcia | tablica 0307 (wyciąg z KNR nr 4-01) | ||||
| Lp. | Wyszczególnienie | J. m. | Przemurowanie ciągłe pęknięć przy użyciu zaprawy cementowej w ścianach | ||
| głębokość pęknięć w cegłach | |||||
| ½ | 1 | 1½ | |||
| 01 | Robocizna | r-g | 3,62 | 5,23 | 9,05 |
| 20 | Cegły budowlane pełne | szt. | 14 | 29 | 47 |
| 21 | Cement portlandzki | kg | 3,88 | 7,34 | 12,95 |
| Stan techniczny elementu obiektu | Zużycie elementów obiektu | |||
|---|---|---|---|---|
| Elementy konstrukcyjne | Elementy wykończeniowe | Instalacje sanitarne | Instalacje elektryczne i teletechniczne | |
| A. zadowalający | 0-25% | 0-30% | 0-10% | 0-10% |
| B. średni | 26-40% | 31-45% | 11-20% | 11-15% |
| C. zły | 41-50% | 46-60% | 21-30% | 16-20% |
| D. awaryjny | >50% | >60% | >30% | >20% |
| Rodzaj tynku | Grubość tynku [mm] | Dopuszczalne odchyłki grubości [mm] |
|---|---|---|
| pospolity dwuwarstwowy na podłożu z prefabrykowanych płyt betonowych | 5 | +3 |
| pospolity dwuwarstwowy na stalowej siatce | 20 | ±3 |
| pospolity trójwarstwowy na podłożu gipsowym | 12 | -4 +2 |
| pospolity trójwarstwowy na podłożu betonowym | 18 | -4 +2 |
| Rodzaj cementu | Zastosowanie | |
|---|---|---|
| A. | portlandzki | konstrukcje żelbetowe, prefabrykacja, przekrycia dachowe, elementy elewacyjne i drobnowymiárowe |
| B. | portlandzki żużlowy | dachówka cementowa, kostka brukowa, krawężniki, elementy prefabrykowane |
| C. | portlandzki wieloskładnikowy | prace murarskie i tynkarskie |
| D. | portlandzki popiołowy | wyroby i konstrukcje narażone na agresję siarczanową, zapory wodne, obiekty morskie |
| Instrukcja montażu stropu Teriva (wyciąg) | |
| 5.4. Podpory montażowe | przy układaniu belek stropowych na budowie należy stosować podpory montażowe rozmieszczone w rozstawie nie większym niż 2,0 m, tzn.: - przy rozpiętości modularnej stropu l ≤ 4,0 m – 1 podpora, - przy rozpiętości modularnej stropu 4,0 m < l ≤ 6,0 m – 2 podpory, - przy rozpiętości modularnej stropu 6,0 < l ≤ 8,0 m – 3 podpory, - przy rozpiętości modularnej stropu l > 8,0 m – 4 podpory. |
| Specyfikacja techniczna ST-01 – roboty ziemne (wyciąg) |
| Jeżeli w dokumentacji projektowej nie przewidziano innego sposobu zagęszczania gruntu przy zasypywaniu wykopów, to układanie i zagęszczanie gruntu powinno być wykonywane warstwami o grubości dostosowanej do przyjętego sposobu zagęszczania i wynoszącej: a) nie więcej niż 25 cm przy stosowaniu ubijaków ręcznych i wałowaniu, b) nie więcej niż 30 cm przy ubijaniu urządzeniami wibracyjnymi, np.: płytami wibracyjnymi. Jeżeli w zasypywanym wykopie znajduje się rurociąg, to do wysokości ok. 40 cm ponad górną krawędź rurociągu należy go pozasypywać i zagęszczać ręcznie. |
