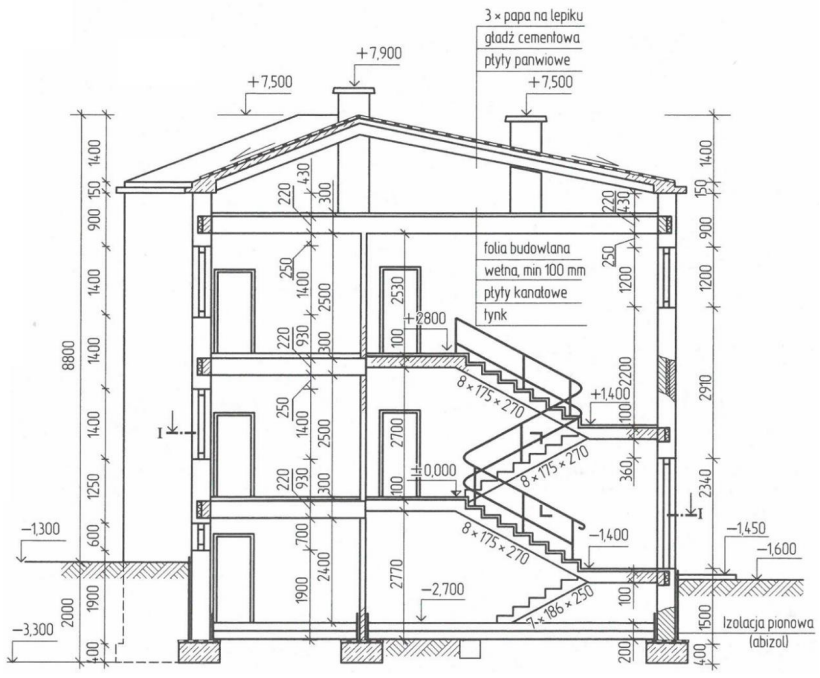

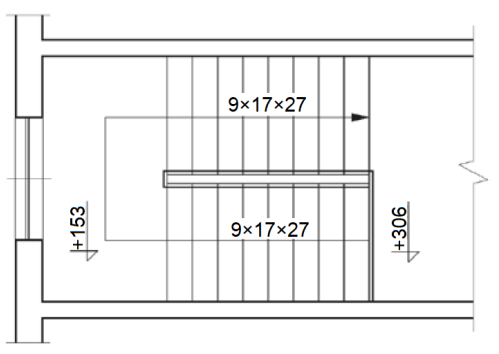

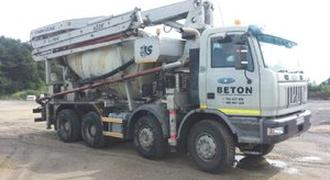

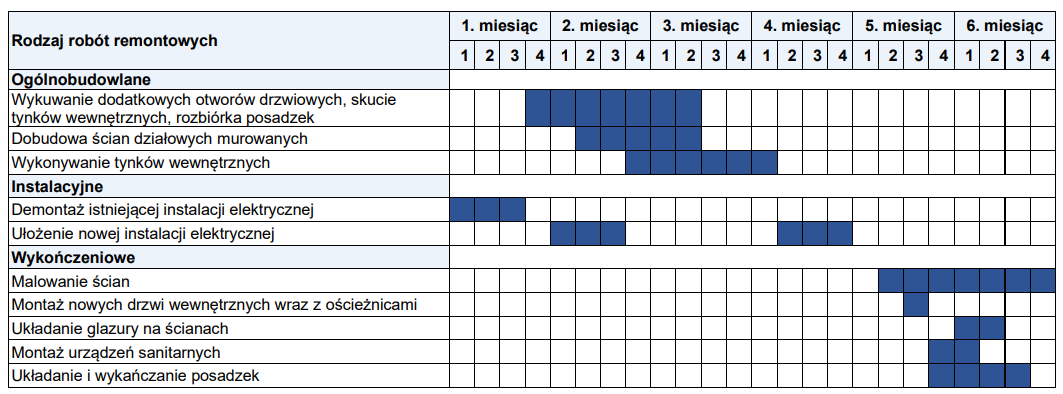

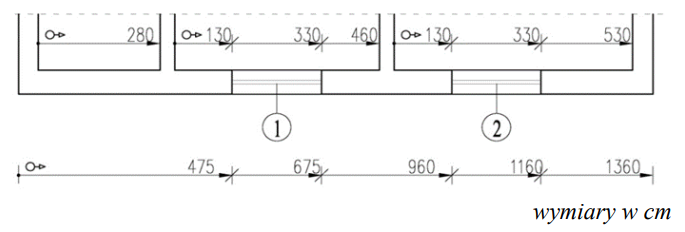

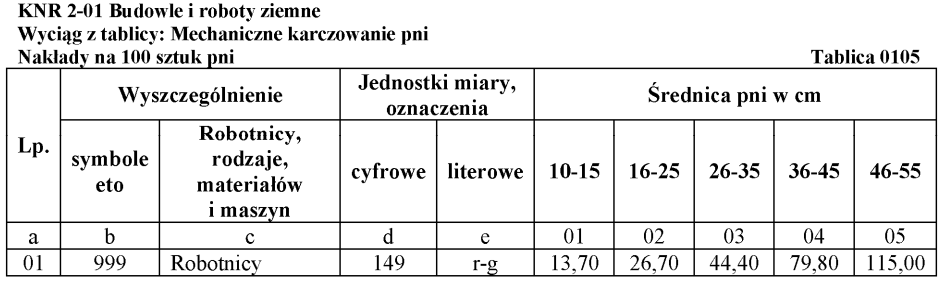

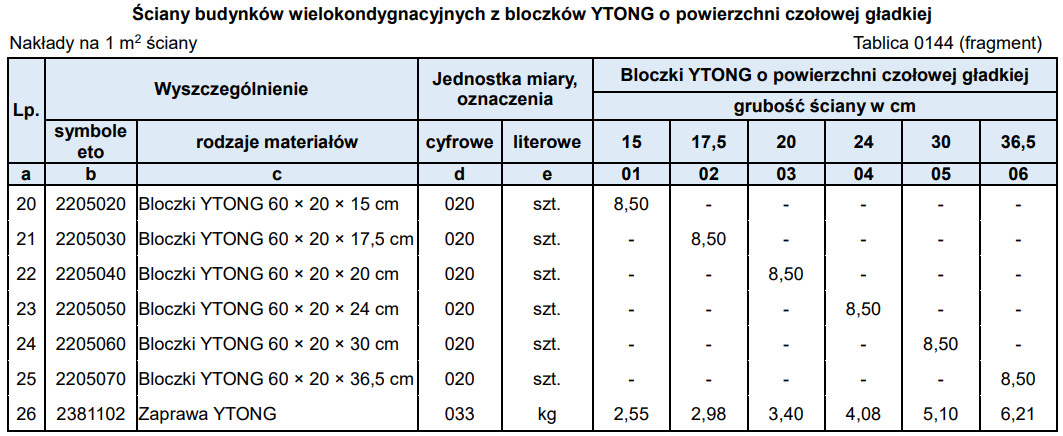

| Instrukcja montażu belek i pustaków stropowych POROTHERM (wyciąg) |
| Podczas montażu belek stropowych może zaistnieć sytuacja, w której odległość między belką a ścianą będzie mniejsza od szerokości modularnej pustaka. W takim przypadku przerwę między skrajną belką a licem ściany (wieńca) wypełnić można w jeden z następujących sposobów: - układając przycięte pustaki stropowe, - układając kolejną dodatkową belkę stropową, - deskując od dołu przerwę i wypełniając ją betonem. W przypadku przycinania pustaków stropowych maksymalna odległość osi skrajnej belki stropowej od lica ściany powinna zapewnić minimalną głębokość oparcia pustaka stropowego na ścianie, tj. 25 mm. Ta maksymalna odległość wynosi: - 500 mm dla stropu o rozstawie osiowym 625 mm, - 375 mm dla stropu o rozstawie osiowym 500 mm. |
| Dopuszczalne odchylenia wymiarów otworów w świetle ościeży | ||
|---|---|---|
| Wymiary otworu [mm] | Dopuszczalne odchylenie [mm] | |
| szerokość | wysokość | |
| do 1000 | +6 -3 | +15 -10 |
| powyżej 1000 | +10 -5 | +15 -10 |
| Przygotowanie i montaż zbrojenia konstrukcji | ||||
|---|---|---|---|---|
| Nakłady na 1 tonę zbrojenia | Wyciąg z KNR 2-02 Tablica 0290 | |||
| Rodzaje zawodów, materiałów maszyn | Jedn. miary | Element budynku i budowli | ||
| Pręty gładkie | Pręty żebrowane | |||
| Zbrojarze-grupa II | r-g | 35,72 | 42,88 | |
| Masa klejąca | 0,969 | m³ |
|---|---|---|
| Płyty styropianowe grub. 3 cm | 3,240 | m³ |
| Siatka z włókna szklanego szer. 1 m | 113,700 | m² |
| Wyprawa elewacyjna | 603,000 | kg |
| Specyfikacja techniczna wykonania i odbioru robót zbrojarskich (fragment) [...] – Dopuszczalne odchylenia strzemion od linii prostopadłej do zbrojenia głównego nie powinno przekraczać 3%. – Różnice rozstawu prętów głównych w płytach nie powinny przekraczać ±1 cm, a w innych elementach ±0,5 cm. – Różnice w rozstawie strzemion w stosunku do wymagań określonych w projekcie nie powinny przekraczać ±2 cm. [...] |
| Przygotowanie i montaż zbrojenia | |||
|---|---|---|---|
| Nakłady na 1 tonę | Wyciąg z KNR 2-02 | ||
| Rodzaje maszyn | Jm. | Pręty gładkie | Pręty żebrowane |
| Prościarka do prętów | m-g | 3,60 | 4,30 |
| Nożyce do prętów | m-g | 4,75 | 5,80 |
| Giętarka do prętów | m-g | 4,03 | 4,80 |
| Tabela dopuszczalnych odchyłek wymiarów w wykonaniu zbrojenia | |
|---|---|
| Określenie wymiaru | Wartość odchyłki |
| Od wymiaru siatek i szkieletów wiązanych lub zgrzewanych a/ długość elementu | ± 10 mm |
| b/ szerokość (wysokość) elementu - przy wymiarze do 1 m | ± 5 mm |
| - przy wymiarze powyżej 1 m | ± 10 mm |
| W rozstawie prętów podłużnych, poprzecznych i strzemion | |
| a/ przy Ø < 20 mm | ± 10 mm |
| b/ przy Ø > 20 mm | ± 0,5 Ø |
| W położeniu odgięć prętów | ± 2 Ø |
| W grubości warstwy otulającej | + 10 mm |
| W położeniu połączeń prętów | ± 25 mm |
