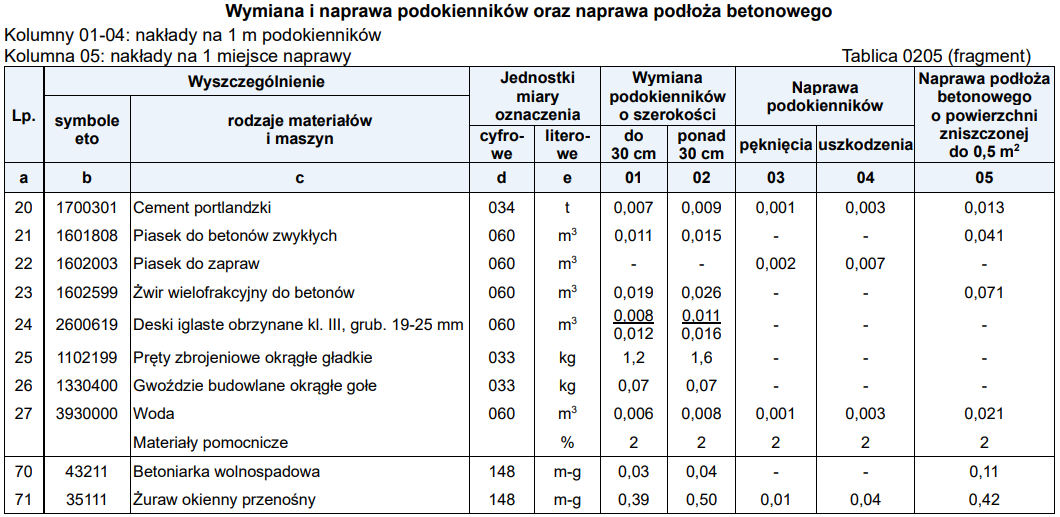

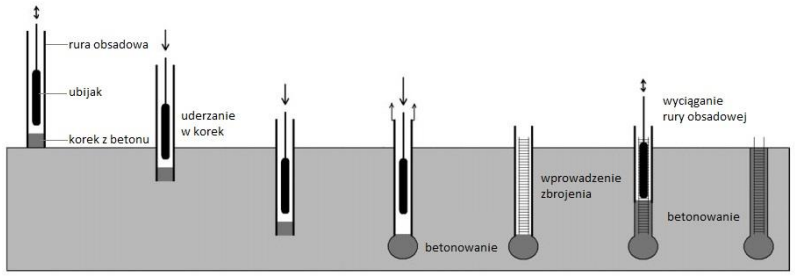

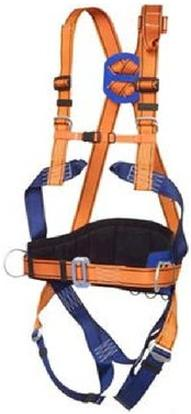

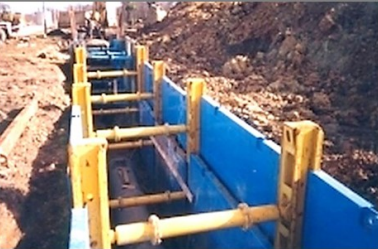

| Izolacje poziome murów | ||||||||
|---|---|---|---|---|---|---|---|---|
| Nakłady na 1 m² | Tablica 0602 (fragment) | |||||||
| Lp. | Wyszczególnienie | Jednostki miary oznaczenia | Wykonanie izolacji | |||||
| symbole eto | rodzaje zawodów | cyfrowe | literowe | z warstwy wyrównawczej z zaprawy oraz z papy | ||||
| smołowatej na lepiku | asfaltowej na lepiku | |||||||
| jedno-warstwowej | dwu-warstwowej | jedno-warstwowej | dwu-warstwowej | |||||
| a | b | c | d | e | 05 | 06 | 07 | 08 |
| 01 | 342 | Murarze – grupa II | 149 | r-g | 0,17 | 0,17 | 0,17 | 0,17 |
| 02 | 052 | Dekarze – grupa II | 149 | r-g | 0,08 | 0,14 | 0,10 | 0,19 |
| 03 | 391 | Robotnicy – grupa I | 149 | r-g | 0,29 | 0,37 | 0,32 | 0,42 |
| Razem | 149 | r-g | 0,54 | 0,68 | 0,59 | 0,78 | ||
| Grubości tynków | Średnia grubość w [mm] | Dopuszczalna najmniejsza grubość w [mm] |
|---|---|---|
| dla tynków zewnętrznych | 20 | 15 |
| dla tynków wewnętrznych | 15 | 10 |
| dla jednowarstwowych tynków wewnętrznych z fabrycznie suchej zaprawy | 10 | 5 |
| dla jednowarstwowych tynków chroniących przed wodą z fabrycznie suchej zaprawy | 15 | 10 |
| dla tynków z izolacją termiczną | zależnie od wymagań | 20 |
| Podstawę klasyfikacji betonu pod względem jego wytrzymałości na ściskanie może stanowić wytrzymałość charakterystyczna na ściskanie określana w 28 dniu dojrzewania na próbkach walcowych o średnicy 150 mm i wysokości 300 mm (fck, cyl) lub na próbkach sześciennych o boku 150 mm (fck, cube). |
| Instrukcja producenta |
|---|
| Przygotowanie cienkowarstwowej zaprawy murarskiej |
| Zaprawę wsypać do odmierzonej ilości wody w proporcji 0,18 do 0,22 litra wody na 1 kg suchego proszku, następnie wymieszać mieszadłem mechanicznym do uzyskania jednorodnej masy. Odstawić na 3 do 5 minut i ponownie wymieszać. Zaprawę należy nakładać ręcznie pacą ząbkowaną lub innym narzędziem zwracając uwagę na dokładne wypełnienie spoin. |
| Warunki techniczne wykonania i odbioru robót zbrojarsich (fragment) | |
| […] | |
| – | Dopuszczalna wielkość miejscowego wykrzywienia wynosi ±4 mm, prostopadle od teoretycznej osi. |
| – | Dopuszczalna różnica długości pręta, liczoną wzdłuż osi od odgięcia do odgięcia w stosunku do podanych na rysunku, wynosi ±10 mm. |
| – | Dopuszczalne odchylenie strzemion od linii prostopadłej do zbrojenia podłużnego wynosi 3%. |
| – | Różnice w rozstawie strzemion nie powinny przekraczać 2 cm. |
| – | Różnica w wymiarach oczek siatki nie powinna przekraczać 3 mm. |
| – | Dopuszczalna różnica w wykonaniu siatki na jej długości wynosi ±25 mm. |
| – | Liczba uszkodzonych skrzyżowań w dostarczanych na budowę siatkach nie powinna przekraczać 20% w stosunku do wszystkich skrzyżowań w siatce. |
| – | Liczba uszkodzonych skrzyżowań na jednym pręcie nie może przekraczać 25% ogólnej ich liczby na tym pręcie. |
| – | Różnice w rozstawie między prętami głównymi w belkach nie powinny przekraczać 0,5 cm. |
| […] | |
| Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (wyciąg) | |
|---|---|
| § 149. Bezpieczne nachylenie ścian wykopów powinno być określone w dokumentacji projektowej wówczas, gdy: | |
| 1. | roboty ziemne są wykonywane w gruncie nawodnionym; |
| 2. | teren przy skarpie wykopu ma być obciążony w pasie równym głębokości wykopu; |
| 3. | grunt stanowią iły skłonne do pęcznienia; |
| 4. | wykopu dokonuje się na terenach osuwiskowych; |
| 5. | głębokość wykopu wynosi więcej niż 4 m. |
