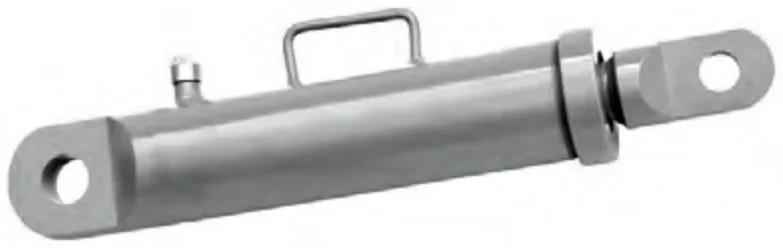

Przedstawiony na rysunku element układu hydraulicznego to
A. siłownik pneumatyczny dwustronnego działania.
B. tłoczysko siłownika jednostronnego działania.
C. siłownik hydrauliczny dwustronnego działania.
D. siłownik hydrauliczny jednostronnego działania.
Pytanie z egzaminu CKE, styczeń 2017 (arkusz B.01-X-17.01).
Siłownik hydrauliczny jednostronnego działania, widoczny na przedstawionym rysunku, posiada charakterystyczne cechy, które jasno wskazują na jego funkcję i działanie. Tego rodzaju siłownik korzysta z jednego połączenia hydraulicznego, co oznacza, że czynnik roboczy, na przykład olej hydrauliczny, wprowadza tłok w ruch tylko w jednym kierunku. W praktyce, siłowniki jednostronnego działania są powszechnie stosowane w aplikacjach, gdzie ruch w jednym kierunku jest wystarczający, a powrót tłoka odbywa się za pomocą sprężyny lub obciążnika. Przykłady zastosowania to podnośniki hydrauliczne, prasy, czy systemy automatyzacji w przemyśle, gdzie konieczne jest generowanie dużych sił w jednym kierunku. Zgodnie z normami branżowymi, siłowniki te muszą być projektowane z uwzględnieniem obciążeń oraz czynników bezpieczeństwa, co zapewnia ich niezawodność i długowieczność w trudnych warunkach pracy.
Wybór siłownika hydraulicznego dwustronnego działania sugeruje błędne zrozumienie podstawowych zasad działania siłowników hydraulicznych. Siłownik dwustronnego działania, jak sama nazwa wskazuje, jest w stanie generować ruch tłoka w obie strony dzięki dwóm połączeniom hydraulicznym. W kontekście przedstawionego rysunku, brak drugiego połączenia hydraulicznego wyklucza możliwość, że mamy do czynienia z takim urządzeniem. Dodatkowo, wybór siłownika pneumatycznego dwustronnego działania opiera się na nieprawidłowym założeniu, że siłowniki pneumatyczne i hydrauliczne mogą być stosowane zamiennie, co jest mylnym podejściem. Siłowniki pneumatyczne działają na zasadzie sprężonego powietrza, co różni je od siłowników hydraulicznych, które wykorzystują cieczy jako medium robocze. Kolejnym błędem jest wybór tłoczyska siłownika jednostronnego działania, co nieodpowiednio ukazuje zrozumienie budowy siłowników. Tłoczysko samo w sobie nie stanowi pełnego siłownika, a jest jedynie jego elementem roboczym. Aby poprawnie ocenić, jaki typ siłownika mamy do czynienia, kluczowe jest zrozumienie jego konstrukcji oraz zasad działania. W praktyce, asymetryczne połączenia hydrauliczne są niezbędne do właściwego funkcjonowania siłowników, a ich identyfikacja jest kluczowym elementem w projektowaniu i zastosowaniach hydraulicznych.
