Kwalifikacja: BUD.13 - Eksploatacja maszyn i urządzeń do robót ziemnych i drogowych
Zawód: Technik budowy dróg

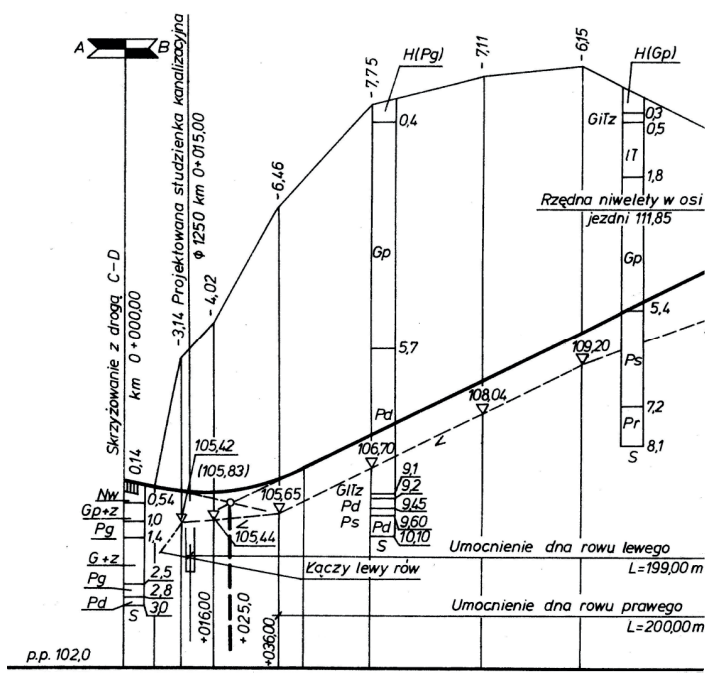

Na podstawie przedstawionego fragmentu przekroju podłużnego drogi wskaż największą głębokość wykopu.

Odpowiedzi
Informacja zwrotna
Największa głębokość wykopu, wynosząca 7,75 m, została obliczona na podstawie różnicy między wysokością drogi a wysokością terenu w najniższym punkcie. W przypadku projektów budowlanych, takich jak drogi, ważne jest, aby precyzyjnie obliczyć głębokości wykopów, aby zapewnić odpowiednie wsparcie strukturalne i uniknąć problemów z osiadaniem. W praktyce stosuje się różne metody pomiarowe, w tym geodezyjne oraz analizy terenowe, by zminimalizować błędy pomiarowe i uzyskać wiarygodne dane. Wykopy o takiej głębokości mogą wpływać na stabilność pobliskich obiektów, dlatego należy uwzględnić dodatkowe zabezpieczenia, takie jak ścianki szczelinowe czy systemy odwadniające, co jest zgodne z najlepszymi praktykami inżynieryjnymi. Dobrze przeprowadzona analiza geotechniczna jest również kluczowa, ponieważ pozwala na przewidzenie problemów, które mogą wystąpić w trakcie budowy, co znajduje potwierdzenie w normach branżowych, takich jak Eurokod 7 dotyczący projektowania geotechnicznego.
Podczas analizy odpowiedzi na to pytanie, warto zwrócić uwagę na koncepcje związane z pomiarem głębokości wykopu. Wiele osób może skupić się na pomiarze wysokości drogi, ale kluczowe jest także uwzględnienie różnic w wysokości terenu. Wysokość wykopu oblicza się poprzez odjęcie wysokości terenu w najniższym punkcie od wysokości drogi. Odpowiedzi, które wskazują na głębokości 8,10 m i 10,10 m, mogą wynikać z błędnych założeń dotyczących pomiaru wysokości lub nieuwzględnienia rzeczywistych wartości terenu. Dodatkowo, niektórzy mogą źle interpretować dane przedstawione w przekroju podłużnym drogi, co prowadzi do zawyżania wartości głębokości. Konsekwencje takich błędów mogą być poważne, powodując nieodpowiednie zaplanowanie wykopów, co z kolei może wpłynąć na stabilność całej budowli. Dlatego istotne jest, aby podejść do analizy z uwagą i znać techniki pomiarowe, jak również zrozumieć, jak różnice w wysokości wpływają na projektowanie wykopów. Przestrzeganie odpowiednich norm i standardów inżynieryjnych, takich jak Eurokod 7, może pomóc uniknąć tego typu pomyłek i zapewnić bezpieczeństwo podczas realizacji projektów budowlanych.
