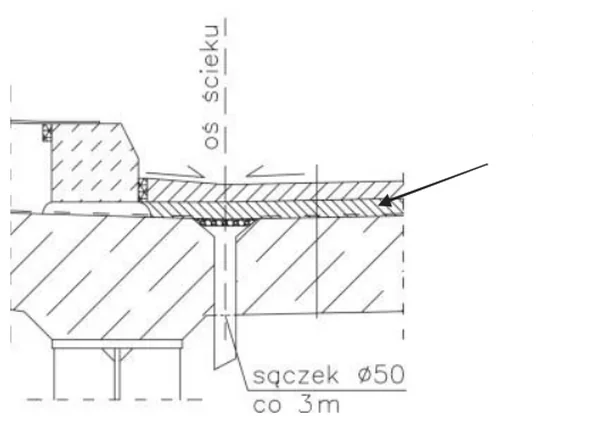

Na rysunku przedstawiono przekrój poprzeczny szczegółu dotyczącego odwodnienia nawierzchni na obiekcie mostowym. Strzałką zaznaczono warstwę
A. ścieralną.
B. wyrównawczą.
C. ochronną.
D. wiążącą.
Pytanie z egzaminu CKE, styczeń 2014 (arkusz B.02-X-14.01).
Poprawna odpowiedź to warstwa ochronna, która na przedstawionym rysunku jest zaznaczona strzałką. Warstwa ta pełni kluczową rolę w zapewnieniu trwałości i integralności konstrukcji mostowej. Jej podstawowym zadaniem jest ochrona przed wpływem warunków atmosferycznych, takich jak deszcz, śnieg czy promieniowanie UV, które mogą prowadzić do degradacji materiałów budowlanych. Ponadto, warstwa ochronna chroni konstrukcję przed działaniem mechanicznych obciążeń oraz chemicznych substancji, które mogą występować w otoczeniu. W praktyce, zastosowanie odpowiednich materiałów w tej warstwie jest zgodne z normami budowlanymi, takimi jak PN-EN 206, które określają wymagania dotyczące betonu, w tym jego odporność na działanie czynników zewnętrznych. Dobrze zaprojektowana warstwa ochronna nie tylko zwiększa żywotność mostu, ale również zmniejsza koszty utrzymania, co w dłuższej perspektywie przekłada się na zwiększenie bezpieczeństwa użytkowników.
Odpowiedzi wskazujące na warstwy wiążącą, ścieralną czy wyrównawczą są niepoprawne, gdyż każda z nich pełni odmienną funkcję w konstrukcji nawierzchni mostowej. Warstwa wiążąca jest kluczowa w zapewnieniu odpowiedniego połączenia pomiędzy podłożem a warstwą ścieralną; jej głównym celem jest przenoszenie obciążeń z warstwy ścieralnej na podłoże oraz umożliwienie równomiernego rozkładu tych obciążeń. Z kolei warstwa ścieralna to powierzchnia użytkowa, która musi być odpowiednio odporna na ścieranie i działanie czynników zewnętrznych, ale nie ma za zadanie chronić samej konstrukcji przed uszkodzeniami. Warstwa wyrównawcza, stosowana w celu niwelacji nierówności podłoża, również nie ma na celu ochrony, lecz zapewnienia stabilności i odpowiedniego podparcia dla innych warstw. Wybierając niewłaściwą odpowiedź, można wprowadzić w błąd, sugerując, że te warstwy mają analogiczne funkcje do warstwy ochronnej, co jest niezgodne z rzeczywistością. W praktyce, brak zrozumienia różnic między tymi warstwami może prowadzić do poważnych błędów projektowych, a w konsekwencji do zmniejszenia trwałości i bezpieczeństwa całej konstrukcji mostu.
