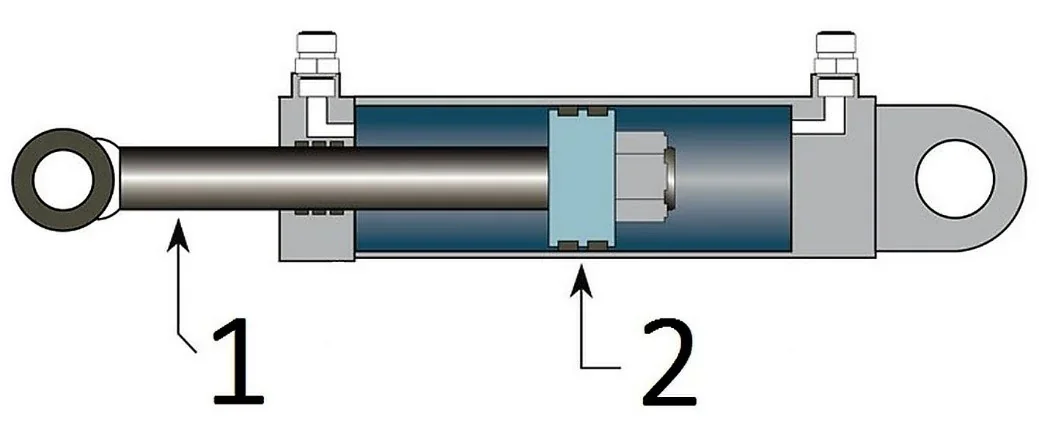

Na rysunku siłownika hydraulicznego skrętu walca tandemowego cyframi 1 i 2 oznaczono odpowiednio
A. 1–tłok, 2–tłoczysko.
B. 1–nurnik, 2–tłoczysko.
C. 1–tłoczysko, 2–tłok.
D. 1–cylinder, 2–tłoczysko.
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz B.01-X-19.06).
Odpowiedź 1–tłoczysko, 2–tłok jest poprawna, ponieważ tłoczysko to ruchoma część siłownika hydraulicznego, która przekształca ciśnienie hydrauliczne w ruch mechaniczny. Tłok, oznaczony cyfrą 2, znajduje się w cylindrze i przesuwa się pod wpływem ciśnienia oleju, co pozwala na wykonywanie pracy. W praktycznych zastosowaniach, siłowniki hydrauliczne są powszechnie używane w maszynach budowlanych, takich jak koparki czy dźwigi, gdzie precyzyjne sterowanie ruchem i dużą siłą jest kluczowe. Zgodnie z normami ISO dotyczącymi hydrauliki, zarówno tłoczysko, jak i tłok muszą być zaprojektowane z odpowiednich materiałów, by zapewnić ich trwałość i niezawodność. Właściwe zrozumienie roli tych elementów jest kluczowe dla efektywnego projektowania i utrzymania systemów hydraulicznych, co jest podstawą w branży inżynieryjnej i mechanicznej.
Niepoprawne odpowiedzi mogą wynikać z nieprecyzyjnego rozumienia terminologii hydraulicznej oraz funkcji poszczególnych komponentów siłowników. Na przykład, część oznaczona jako nurnik (odpowiedź 3) jest często mylona z tłokiem, jednak w rzeczywistości nurnik odnosi się do elementu, który ma inne zastosowanie w systemach hydraulicznych, głównie w zaworach lub pomkach, gdzie pełni rolę regulacyjną, a nie roboczą. Z kolei przyjęcie, że elementem roboczym siłownika jest cylinder (odpowiedź 1 w kontekście błędnym), ignoruje fakt, że cylinder to struktura, która otacza tłok i tłoczysko, ale nie wykonuje samej pracy. Często błędem jest mylenie funkcji tłoka i tłoczyska, co prowadzi do nieporozumień w zakresie ich odpowiedzialności w systemie hydraulicznym. Tłok jest odpowiedzialny za przekształcenie energii hydraulicznej w ruch, a tłoczysko przekazuje ten ruch na zewnątrz, co jest kluczowe w aplikacjach wymagających dużych sił. Zrozumienie tych różnic jest fundamentalne dla projektowania oraz operowania systemami hydraulicznymi, co ma bezpośredni wpływ na ich efektywność i bezpieczeństwo użytkowania.
