Po wykonaniu analizy sitowej gruntu uzyskano następujące zawartości frakcji
piaskowej – 54 %
pyłowej – 39 %
iłowej – 7 %

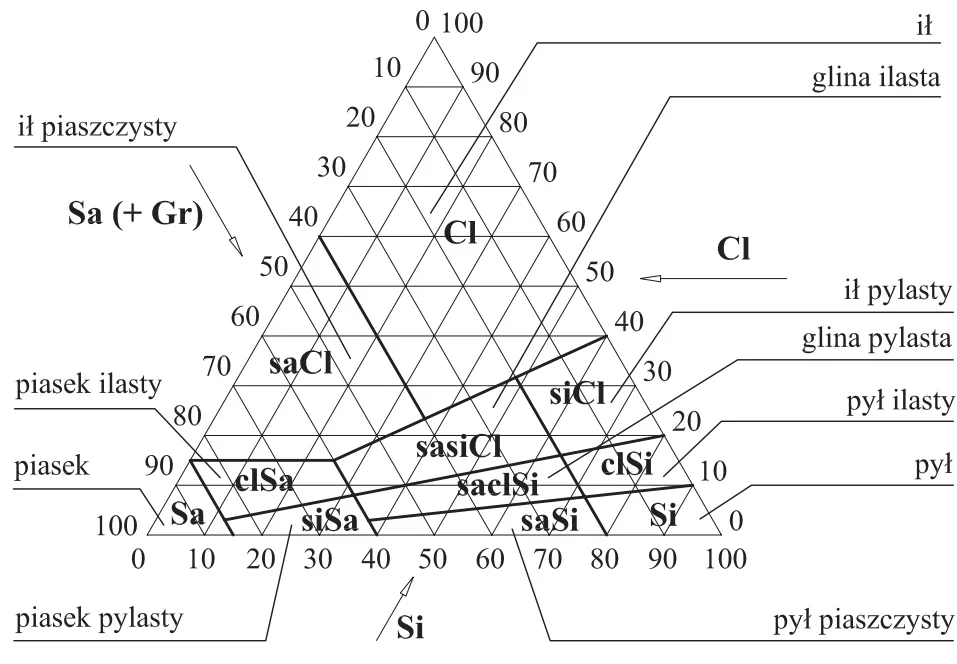

Na podstawie trójkąta ISO „Krajowy” odczytaj który to grunt?
A. Glina ilasta.
B. Ił pylasty.
C. Piasek pylasty.
D. Glina pylasta.
Pytanie z egzaminu CKE, czerwiec 2021 (arkusz B.02-SG-21.06).
Odpowiedź "Glina pylasta" to strzał w dziesiątkę! Z tego, co widzimy w analizie sitowej, masz tam 54% piasku, 39% pyłów i zaledwie 7% iłów. Takie proporcje świetnie pasują do klasyfikacji gruntów według trójkąta teksturalnego ISO "Krajowy". Tak w ogóle, to klasyfikacja gruntów jest mega ważna, zwłaszcza w inżynierii geotechnicznej i budownictwie. Jeśli źle zdiagnozujesz grunt, może się to odbić na stabilności budynków, szczególnie w trudnych warunkach pogodowych. Na przykład, glina pylasta potrafi trzymać dużo wody, co może doprowadzić do osiadania budynków, jeśli nie zajmiemy się odpowiednim odwodnieniem. Dlatego tak istotne jest, żeby znawcy geotechniki umieli właściwie odczytywać analizę sitową i dobierać technologie budowlane do różnych typów gruntów.
Odpowiedzi takie jak "Ił pylasty", "Piasek pylasty" i "Glina ilasta" są pomyłką z paru względów. Po pierwsze, grunt typu ił pylasty ma znacznie wyższą zawartość frakcji iłowej, zazwyczaj 10-15%, a u Ciebie to tylko 7%. Więc to jakby nie spełnia wymogów. Z kolei piasek pylasty powinien mieć więcej piasku, ale u Ciebie piasku jest aż 54%, więc to też nie gra. A jeśli chodzi o glinę ilastą, to też coś nie tak, bo u Ciebie frakcja pyłowa przeważa nad ilową. Takie błędy często biorą się z tego, że nie do końca rozumie się, jak istotne są proporcje frakcji w badaniach geotechnicznych. Klasyfikacja gruntów według norm ISO to kluczowa sprawa, bo źle przypisane kategorie mogą powodować problemy w projektowaniu budowli oraz ich późniejszej eksploatacji.
