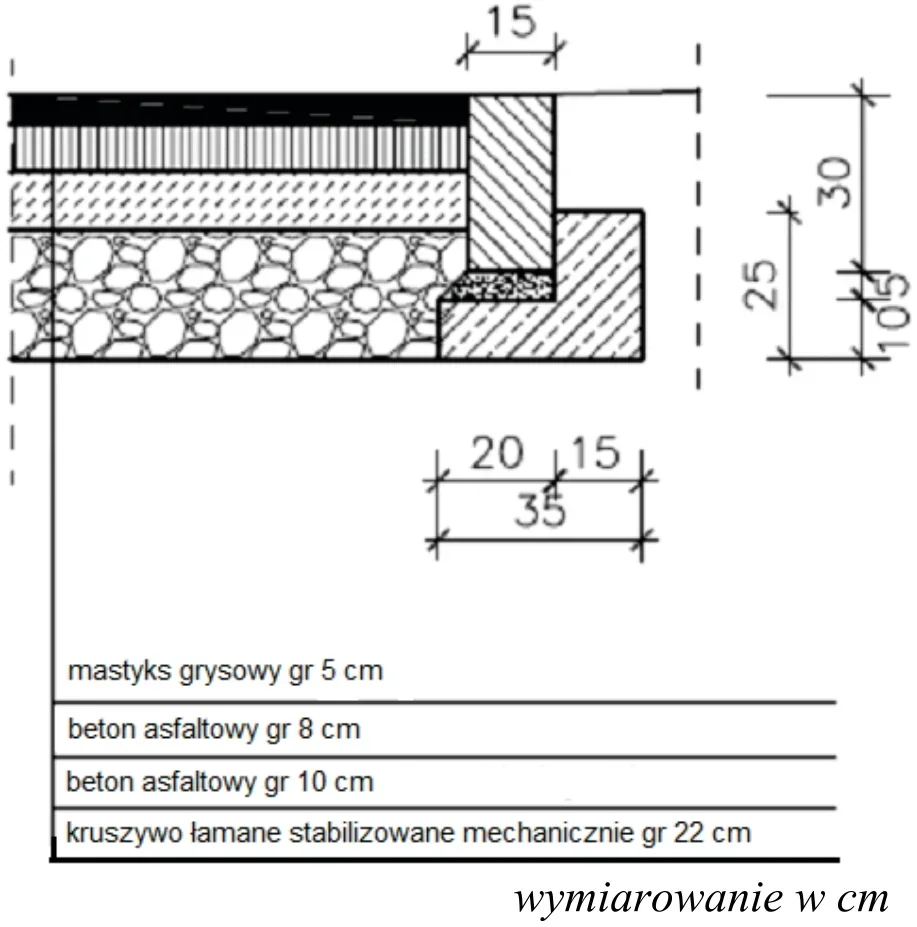

Na podstawie przedstawionego na rysunku szczegółu konstrukcyjnego nawierzchni drogowej określ grubość górnej warstwy podbudowy.
A. 10 cm
B. 5 cm
C. 22 cm
D. 8 cm
Pytanie z egzaminu CKE, wrzesień 2015 (arkusz B.32-X-15.08).
Grubość górnej warstwy podbudowy na poziomie 10 cm jest zgodna z dokumentacją techniczną przedstawioną na rysunku. W kontekście projektowania nawierzchni drogowych, odpowiednia grubość warstw podbudowy jest kluczowa dla zapewnienia trwałości i odporności nawierzchni na obciążenia. Współczesne standardy budowlane, takie jak PN-EN 13108, podkreślają znaczenie projektowania warstw podbudowy w oparciu o obciążenia ruchu oraz warunki gruntowe. W tym przypadku, warstwa betonowa o grubości 10 cm jest wystarczająca do zapewnienia właściwej stabilności oraz wspierania wierzchniej warstwy asfaltowej. Praktyczne zastosowanie odpowiednich grubości warstw podbudowy pozwala na zminimalizowanie uszkodzeń nawierzchni oraz wydłużenie jej żywotności, co jest szczególnie istotne w intensywnie użytkowanych rejonach miejskich. Właściwe projektowanie i wykonanie podbudowy stanowi fundament dla zachowania bezpieczeństwa i komfortu użytkowników dróg, dlatego tak istotne jest ścisłe przestrzeganie norm branżowych.
Wybór grubości innej niż 10 cm może prowadzić do poważnych konsekwencji w kontekście trwałości i funkcjonalności nawierzchni drogowej. Jeśli grubość górnej warstwy podbudowy wynosiłaby 8 cm, byłoby to niewystarczające w przypadku intensywnego ruchu, co doprowadziłoby do szybszego zużycia nawierzchni oraz powstawania pęknięć. W przypadku grubości 22 cm, nadmierne zastosowanie materiałów prowadziłoby do niepotrzebnych kosztów budowy i nieefektywnego wykorzystania zasobów. Grubość 5 cm jest zdecydowanie zbyt mała, co może skutkować brakiem stabilności oraz dezintegracją nawierzchni już po krótkim czasie użytkowania. Takie błędy wynikają często z nieprawidłowej analizy schematów konstrukcyjnych oraz braku znajomości norm budowlanych. Kluczowe jest zrozumienie, że grubości warstw podbudowy muszą być dostosowane do specyfikacji technicznych oraz przewidywanego obciążenia, co jest podstawą dla zachowania jakości i bezpieczeństwa dróg. Błędy w obliczeniach grubości mogą prowadzić do nieprzewidzianych kosztów związanych z naprawami oraz zwiększeniem częstotliwości konserwacji nawierzchni. Zrozumienie i przestrzeganie zasad projektowania nawierzchni drogowych jest niezbędne dla zminimalizowania ryzyka wystąpienia uszkodzeń i zapewnienia długowieczności konstrukcji.
