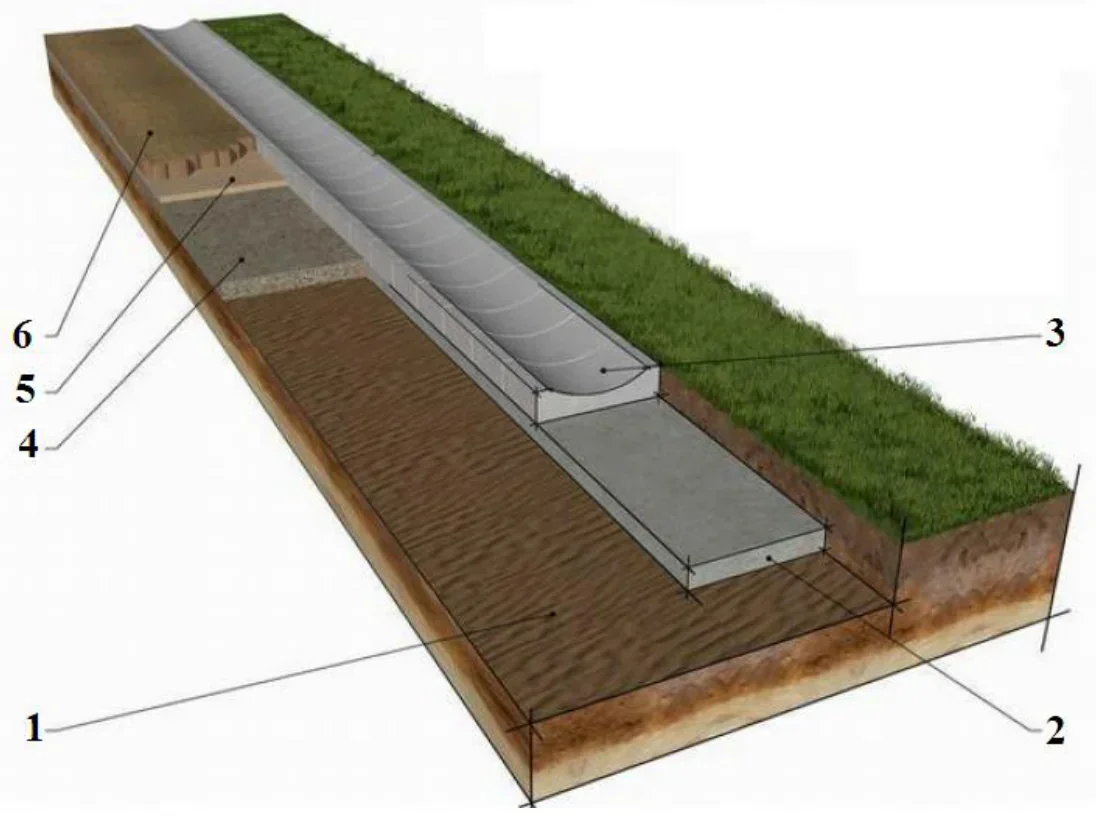

Na rysunku przedstawiono element odwodnienia jezdni. Cyfrą 3 oznaczono prefabrykowane betonowe korytko ściekowe typu
A. prostokątnego.
B. trapezowego.
C. trójkątnego.
D. półokrągłego.
Pytanie z egzaminu CKE, styczeń 2022 (arkusz BD.25-SG-22.01).
Odpowiedź "półokrągłego" jest poprawna, ponieważ prefabrykowane betonowe korytka ściekowe tego typu mają charakterystyczny, półokrągły kształt, który jest efektywny w odprowadzaniu wody. Takie korytka są powszechnie stosowane w inżynierii drogowej, ponieważ ich konstrukcja umożliwia swobodne przepływanie wody, minimalizując ryzyko gromadzenia się wody na jezdni. W praktyce, korytka półokrągłe są szczególnie przydatne w obszarach narażonych na intensywne opady deszczu, gdzie skuteczne odwodnienie jest kluczowe dla zapewnienia bezpieczeństwa ruchu drogowego. Ponadto, ich konstrukcja sprzyja łatwiejszemu czyszczeniu oraz konserwacji. Zgodnie z normami budowlanymi, takie elementy powinny być instalowane z zachowaniem odpowiednich spadków, co zwiększa ich funkcjonalność i efektywność w odprowadzaniu wody. Warto także wspomnieć, że korytka półokrągłe są często stosowane w systemach kanalizacji deszczowej i są integralną częścią infrastruktury miejskiej.
Wybór kształtów prostokątnego, trapezowego lub trójkątnego dla prefabrykowanego betonowego korytka ściekowego jest błędny z kilku powodów, które są istotne w kontekście inżynierii odwodnienia. Korytka prostokątne, chociaż mogą wydawać się praktyczne, nie są tak efektywne w odprowadzaniu wody, szczególnie w przypadku intensywnych opadów. Woda gromadzi się w rogach, co może prowadzić do stagnacji i zatykania systemu. Z kolei korytka trapezowe, mimo że mogą oferować pewną korzyść w zakresie stabilności, nie zapewniają optymalnego przepływu, a ich geometria może stwarzać problemy przy większych przepływach, co skutkuje zwiększoną erozją i uszkodzeniami. Korytka trójkątne również nie są odpowiednie, ponieważ ich kształt nie sprzyja równomiernemu przepływowi wody, co może prowadzić do tworzenia się wirów i turbulencji, które negatywnie wpływają na skuteczność systemu odwodnienia. Często, niepoprawny wybór kształtu korytka może wynikać z niewłaściwego zrozumienia wymagań projektowych oraz standardów budowlanych, które zalecają stosowanie korytek półokrągłych ze względu na ich wydajność i funkcjonalność. W praktyce, projektowanie systemów odwodnienia wymaga gruntownego przemyślenia aspektów hydraulicznych oraz zgodności z lokalnymi normami budowlanymi, co jest kluczowe dla długotrwałej efektywności oraz bezpieczeństwa infrastruktury drogowej.
