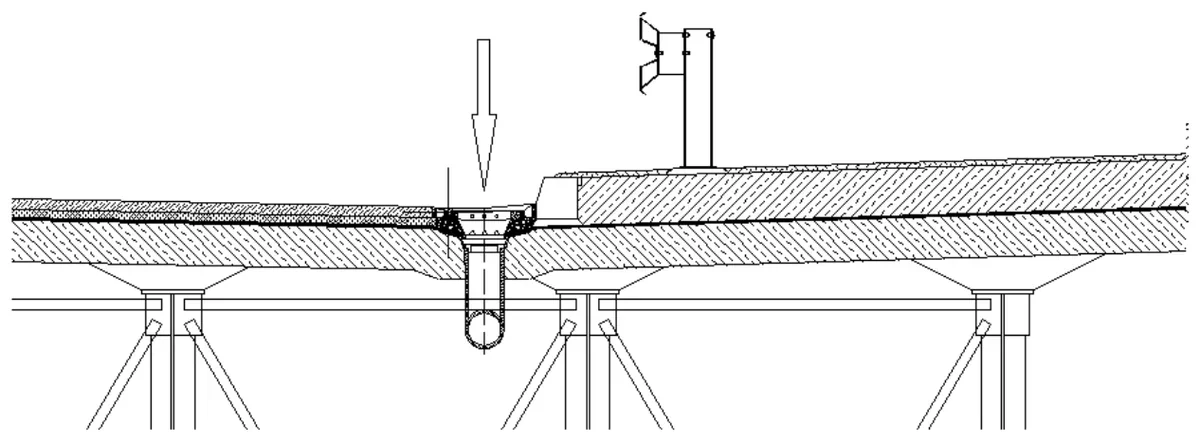

Na przedstawionym rysunku fragmentu przekroju mostu strzałką wskazano
A. poprzecznicę.
B. wybój.
C. łożysko.
D. odwodnienie.
Pytanie z egzaminu CKE, styczeń 2014 (arkusz B.32-X-14.01).
Odpowiedź "odwodnienie" jest poprawna, ponieważ wskazany element na rysunku odgrywa kluczową rolę w odprowadzaniu wody z konstrukcji mostu. System odwodnienia jest niezbędny do zapewnienia trwałości i bezpieczeństwa mostów, ponieważ gromadzenie się wody na ich powierzchni lub w elementach konstrukcyjnych może prowadzić do poważnych uszkodzeń, takich jak korozja stali czy degradacja betonu. Stosowanie efektywnych systemów odwodnienia, zgodnych z normami budowlanymi, gwarantuje, że woda deszczowa lub topniejący śnieg nie wpływają negatywnie na nośność mostu. Standardy branżowe, takie jak Eurokod 1, definiują wymagania dotyczące projektowania systemów odwodnienia, które powinny być dostosowane do lokalnych warunków klimatycznych i hydrologicznych. Przykładem zastosowania są rynny i wpusty, które kierują wodę do kanalizacji deszczowej, a także nachylenia terenu, które umożliwiają naturalny spływ wody.
Wybór opcji innej niż "odwodnienie" wskazuje na błędne zrozumienie roli różnych elementów konstrukcji mostów. Zrozumienie, czym jest wybój, poprzecznica, czy łożysko, jest istotne w kontekście projektowania i analizy mostów. Wybój jest to miejsce, w którym konstrukcja mostu kontaktuje się z podporą, a jego niewłaściwe zaprojektowanie może prowadzić do nieprawidłowego rozkładu sił. Poprzecznica natomiast to element, który wspiera główne belki mostu, zapewniając odpowiednią sztywność konstrukcji. Z kolei łożysko pełni funkcję izolacyjną, redukując wpływ ruchów i naprężeń na struktury mostowe, co jest kluczowe dla ich długowieczności. Każdy z tych elementów ma swoje unikalne zadania i są one zaprojektowane zgodnie z normami bezpieczeństwa oraz inżynieryjnymi. Pominięcie znaczenia odwodnienia, które jest kluczowe dla ochrony przed skutkami wody, prowadzi do nieporozumień i może skutkować poważnymi błędami projektowymi. W praktyce, niewłaściwe zrozumienie roli odwodnienia może skutkować nie tylko skróceniem żywotności mostu, ale również zwiększeniem kosztów konserwacji i napraw.
