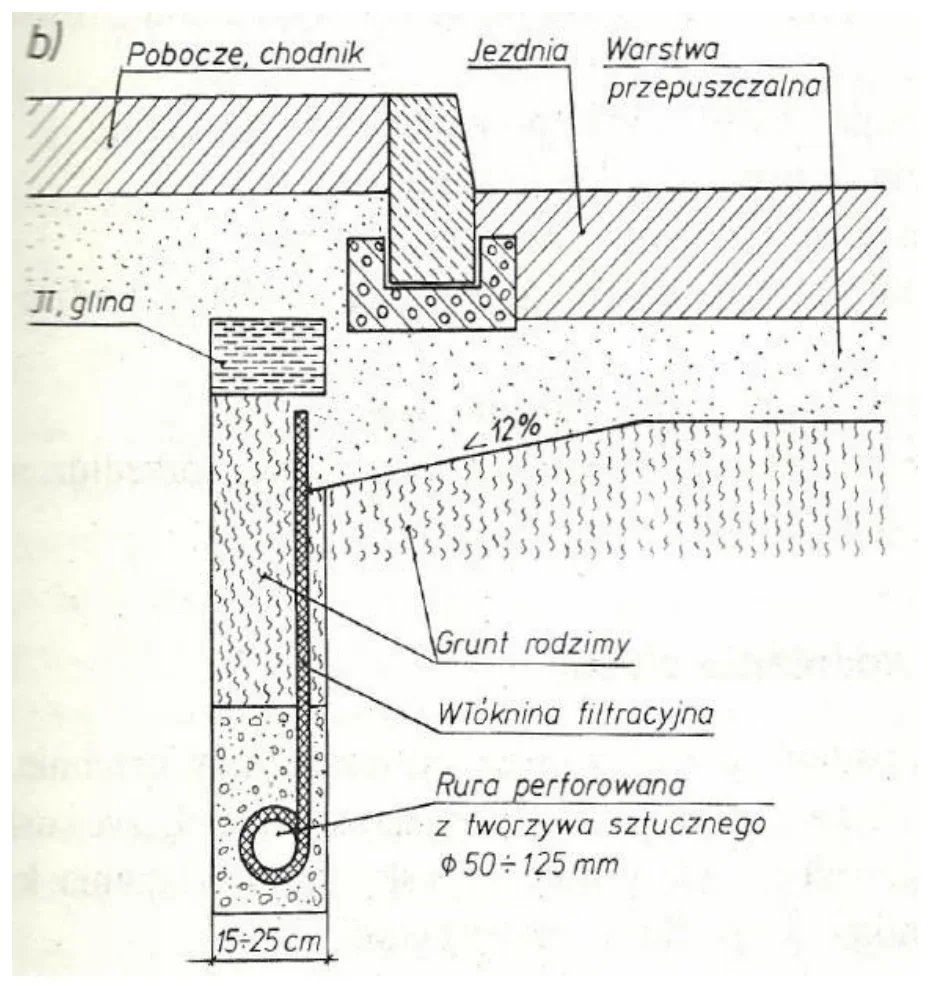

Jaki rodzaj konstrukcji odwodnienia nawierzchni drogowej przedstawiono na ilustracji?
A. Wgłębne z drenem PVC.
B. Płytkie z drenem ceramicznym.
C. Wgłębne z drenem ceramicznym.
D. Płytkie z drenem PVC.
Pytanie z egzaminu CKE, czerwiec 2022 (arkusz BD.25-SG-22.06).
Odpowiedź jest prawidłowa, ponieważ na ilustracji przedstawiono konstrukcję odwodnienia wgłębnego, co jest charakterystyczne dla systemów, w których rura drenarska znajduje się poniżej poziomu gruntu rodzimego. Użycie drenu wykonanego z PVC (polichlorek winylu) jest zgodne z aktualnymi standardami budowlanymi, które preferują materiały o wysokiej odporności na korozję i trwałości. Drenaż wgłębny z rurą PVC jest często stosowany w inżynierii lądowej, zwłaszcza w obszarach narażonych na nadmiar wody opadowej. Dzięki odpowiedniemu ułożeniu rury, woda jest skutecznie odprowadzana z powierzchni drogi, co zapobiega powstawaniu kałuż i zwiększa bezpieczeństwo ruchu. Konstrukcje te są wykorzystywane w projektach drogowych, gdzie kluczowe jest zarządzanie wodami deszczowymi oraz ochrona infrastruktury przed szkodliwym działaniem wody. Stosując dreny PVC, możemy również liczyć na ich łatwą instalację i długowieczność, co wpływa na efektywność kosztową całego projektu.
Konstrukcja odwodnienia nawierzchni drogowej jest skomplikowanym zagadnieniem, a błędna interpretacja może prowadzić do nietrafnych wniosków. Odpowiedzi dotyczące odwodnienia płytkiego z drenem PVC oraz wgłębnego z drenem ceramicznym są mylące. Płytkie odwodnienia, które są zwykle stosowane na powierzchni, nie zapewniają efektywnego zarządzania wodami opadowymi w sytuacjach intensywnych opadów, ponieważ są projektowane do odprowadzania wody z niewielkich obszarów. Natomiast dreny ceramiczne, mimo że historycznie były popularne, nie są stosowane w nowoczesnych rozwiązaniach inżynieryjnych, ze względu na ich podatność na uszkodzenia oraz ograniczoną trwałość w porównaniu z materiałami syntetycznymi. Wybór materiału jest kluczowy – PVC jest preferowany ze względu na jego odporność na chemikalia oraz długowieczność. Wybór niewłaściwego typu odwodnienia może prowadzić do poważnych problemów, takich jak zastoje wodne, a także zwiększać ryzyko uszkodzeń nawierzchni drogowej. Zrozumienie różnic między tymi typami systemów odwodnienia oraz ich odpowiednie zastosowanie jest kluczowe w projektowaniu efektywnych systemów zarządzania wodami.
