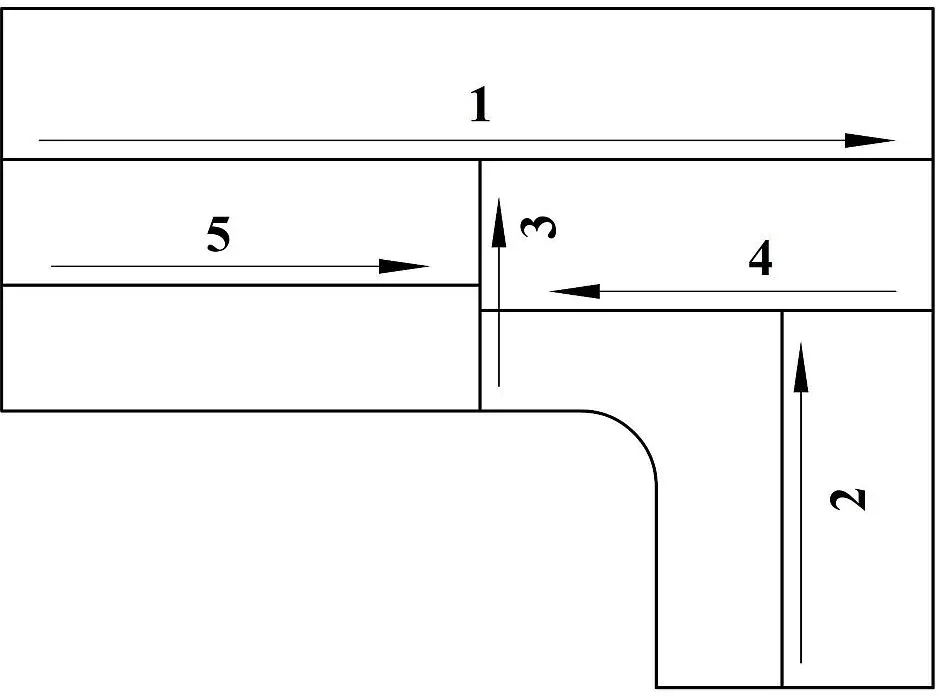

Zgodnie z przedstawionym rysunkiem technologiczna kolejność spawania płata poszycia pokładu jest zachowana, jeśli złącza spawane są w kolejności:
A. 3, 5, 1, 2, 4
B. 1, 5, 4, 2, 3
C. 1, 3, 4, 2, 5
D. 2, 4, 5, 3, 1
Pytanie z egzaminu CKE, styczeń 2019 (arkusz M.22-X-19.01).
Poprawna odpowiedź wskazuje na właściwą kolejność spawania, co jest kluczowe dla zapewnienia stabilności konstrukcji. W tym przypadku, spawanie powinno się rozpocząć od elementu 2, który stanowi bazę dla następnych złączy. W przemyśle stoczniowym oraz budowlanym, zasada ta jest zgodna z praktykami związanymi z montażem konstrukcji stalowych, gdzie kluczowym jest, aby najpierw spawać elementy nośne i bazowe. Element 4, spawany jako drugi, bezpośrednio wspiera element 2, co pozwala na uzyskanie stabilnej struktury. Następnie, spawanie elementu 5, który łączy się z 4, a później elementu 3, który opiera się na poprzednich spawach, tworzy sekwencję zapewniającą prawidłowe przekazywanie obciążeń. Na końcu, element 1, który w najwyższym punkcie konstrukcji, opiera się na solidnych fundamentach ustanowionych przez wcześniej spawane elementy. Przestrzeganie tej kolejności w praktyce minimalizuje ryzyko deformacji oraz nieprawidłowości, co jest potwierdzone przez normy ISO 3834 dotyczące jakości spawania.
Wybór niepoprawnych odpowiedzi wskazuje na szereg powszechnych błędów myślowych związanych z kolejnością spawania. Niezrozumienie podstawowych zasad montażu konstrukcji może prowadzić do wybierania sekwencji, które naruszają fundamentalne zasady stabilności konstrukcji. W odpowiedziach, które nie uwzględniają tego, spawanie elementów od końca lub w losowej kolejności ignoruje klasyczną regułę, iż elementy o największym znaczeniu strukturalnym powinny być montowane jako pierwsze. Na przykład, spawanie elementu 3 przed 4 czy 5 prowadzi do sytuacji, w której nie ma odpowiedniego wsparcia dla tego elementu, co może skutkować poważnymi defektami w późniejszym etapie montażu. Kolejność spawania powinna być zgodna z zasadami inżynieryjnymi i normami, takimi jak Eurocode, które jasno określają, jak ważne jest, aby elementy nośne były montowane w odpowiedniej sekwencji. Ignorowanie tej zasady może prowadzić do obniżenia integralności konstrukcji oraz narażenia jej na późniejsze problemy, takie jak odkształcenia czy awarie, dlatego niezwykle istotne jest zrozumienie i stosowanie się do sprawdzonych metod oraz najlepszych praktyk w inżynierii budowlanej.
