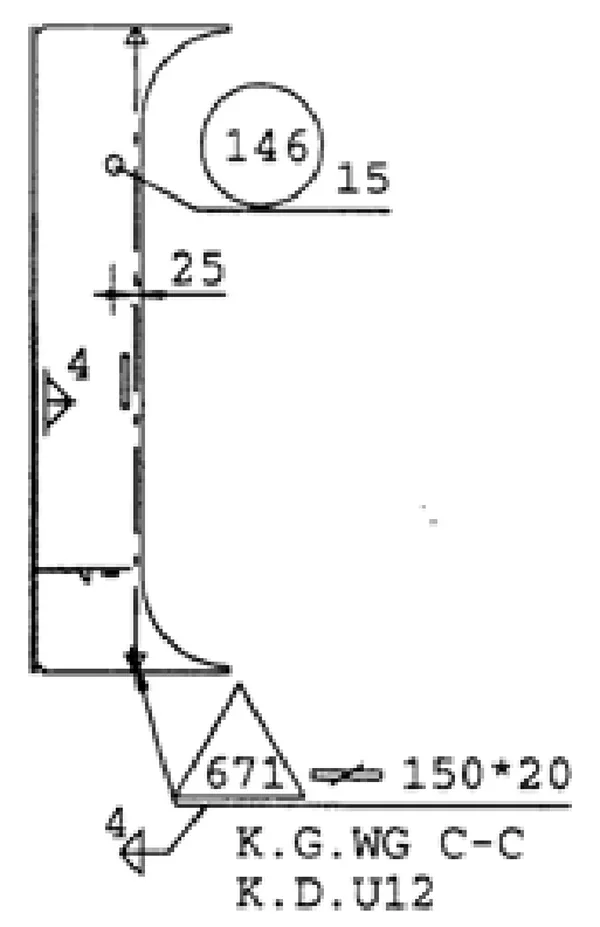

Do montażu węzła prefabrykacji wstępnej jak na rysunku należy użyć poz. 146 z
A. płaskownika łebkowego 15 i poz. 671 z płaskownika 150.
B. blachy g = 15 mm i poz. 671 z płaskownika 150 x 20.
C. blachy g = 15 mm i poz. 671 z płaskownika łebkowego 150.
D. płaskownika 150 x 15 i poz. 671 z płaskownika 150 x 20.
Pytanie z egzaminu CKE, wrzesień 2014 (arkusz M.22-X-14.08).
Wybrana odpowiedź dotycząca zastosowania blachy o grubości 15 mm oraz płaskownika 150 x 20 mm jest poprawna, ponieważ idealnie odpowiada wymaganiom specyfikacji przedstawionej w rysunku technicznym. W kontekście prefabrykacji, blacha o grubości 15 mm jest standardowym materiałem do produkcji węzłów konstrukcyjnych, gdzie wymagana jest odpowiednia nośność oraz sztywność. Wykorzystanie płaskownika o wymiarach 150 x 20 mm zapewnia odpowiednią stabilność oraz wszechstronność w montażu. Połączenie tych dwóch elementów odpowiada normom budowlanym, które akcentują konieczność dobrania odpowiednich przekrojów do obciążeń, jakim będą poddawane węzły. Dobra praktyka wskazuje, że dobór materiałów powinien być oparty na analizie obciążeń, a także na wytycznych zawartych w dokumentacji projektowej. Przykładowo, w projektach mostowych czy budowlanych często wykorzystuje się kombinacje blach i płaskowników, które są testowane pod kątem ich wytrzymałości w rzeczywistych warunkach eksploatacyjnych.
Wybór odpowiedzi, która sugeruje zastosowanie płaskowników o innych parametrach lub blach o różnej grubości, wskazuje na pewne nieporozumienia dotyczące specyfikacji materiałów budowlanych. Różne wymiary płaskowników oraz różne grubości blach mają kluczowe znaczenie dla wytrzymałości węzłów prefabrykacji. Na przykład, wybór płaskowników 150 x 15 mm nie spełnia wymagań dotyczących nośności, które narzuca projekt. Grubość blachy jest równie istotna, ponieważ zbyt cienka blacha może prowadzić do zniekształceń pod wpływem obciążeń, a tym samym do poważnych problemów strukturalnych. Stosowanie nieodpowiednich materiałów często wynika z błędnej interpretacji rysunków technicznych, gdzie szczegóły są kluczowe dla prawidłowego wykonania. Prawidłowa interpretacja rysunków technicznych oraz znajomość norm budowlanych to fundamenty, które pozwalają uniknąć takich pomyłek. W przypadku konstrukcji wymagających wysokiej stabilności, jak węzły prefabrykacji, konieczne jest zastosowanie odpowiednich komponentów, które są zgodne z wytycznymi projektowymi i pozwalają na osiągnięcie wymaganej efektywności i bezpieczeństwa konstrukcji. Kluczowe jest również zrozumienie, że każde odstępstwo od zatwierdzonej specyfikacji może prowadzić do krytycznych błędów w realizacji projektu.
