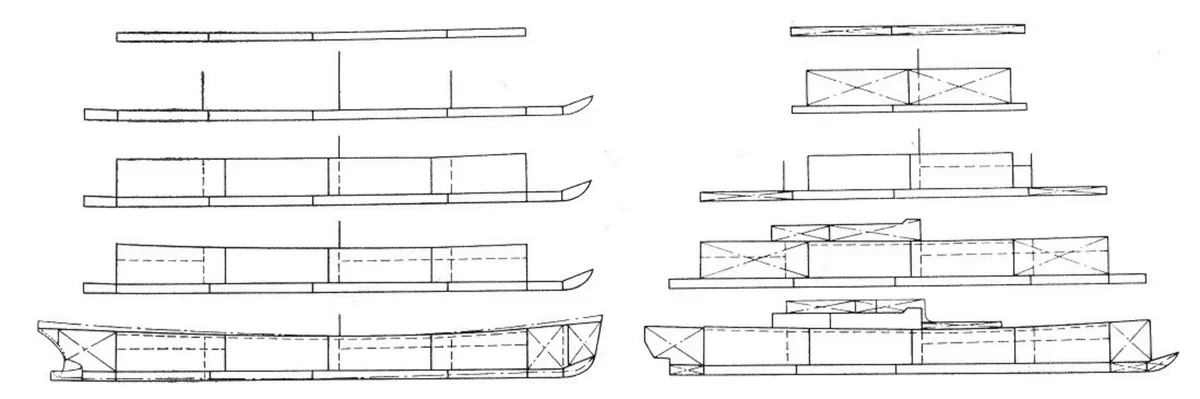

Które metody montażu kadłuba przedstawiono na rysunkach?
A. Piętrową i wyspową.
B. Piętrową i piramidalną.
C. Piętrową i blokową.
D. Piramidalną i wyspową.
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz M.23-X-19.06).
Odpowiedź "piętrową i piramidalną" jest poprawna, ponieważ na przedstawionych rysunkach w sposób jednoznaczny zidentyfikowano obie metody montażu kadłuba. Metoda piętrowa polega na budowaniu segmentów kadłuba jeden na drugim, co jest widoczne w pierwszym rysunku, gdzie elementy są układane w formie warstw. Tego rodzaju rozwiązanie jest często stosowane w przemysłowej produkcji statków, gdzie efektywność i stabilność konstrukcji są kluczowe. Metoda piramidalna, z kolei, charakteryzuje się układaniem elementów w taki sposób, że tworzą one formę zbliżoną do piramidy, co można zaobserwować w drugim rysunku. Tego rodzaju podejście wpływa na zoptymalizowanie procesu montażu, umożliwiając lepsze zarządzanie przestrzenią roboczą oraz zwiększając wydajność produkcji. Dobrą praktyką w branży jest stosowanie tych metod w odpowiednich kontekstach, co pozwala na efektywne wykorzystanie zasobów i minimalizację marnotrawstwa.
Wybór odpowiedzi, która nie uwzględnia metod piętrowej i piramidalnej, może prowadzić do poważnych nieporozumień w zakresie technologii montażowych kadłuba. Metoda wyspowa, która została wymieniona w jednej z odpowiedzi, ma swoje zastosowanie w innych systemach konstrukcyjnych, ale w tym przypadku nie pasuje do pokazanych rysunków. W podejściu wyspowym elementy są montowane jako oddzielne jednostki, co nie jest zgodne z układem warstwowym kadłuba. Blokowa metoda montażu, która również została wymieniona, koncentruje się na wykorzystaniu dużych prefabrykowanych bloków, co jest efektywne w niektórych zastosowaniach, lecz nie odpowiada koncepcji piętrowej, która polega na układaniu segmentów w formie warstw. Typowym błędem myślowym jest mylenie tych metod, co może wynikać z braku zrozumienia ich fundamentalnych różnic oraz zastosowań. Ważne jest, aby zrozumieć, że każda metoda montażu ma swoje konkretne zastosowania, a ich błędne przyporządkowanie może prowadzić do nieoptymalnych rozwiązań i problemów w późniejszych etapach produkcji. W kontekście standardów budowy jednostek pływających, kluczowe jest stosowanie odpowiednich metod montażu, które zapewniają nie tylko efektywność, ale i bezpieczeństwo konstrukcji.
