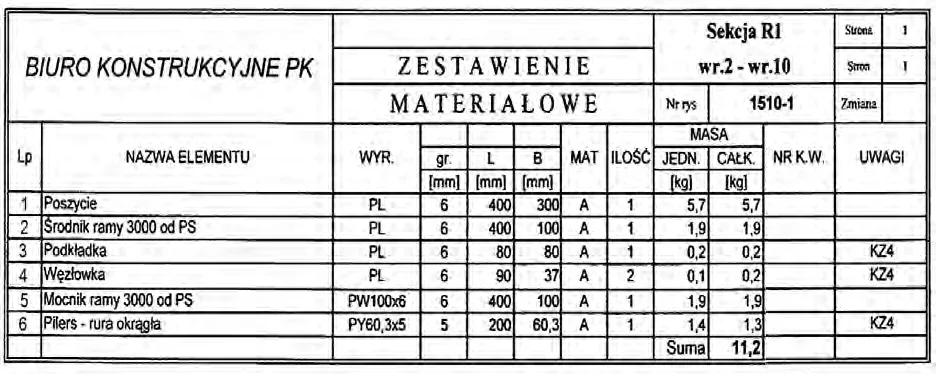

Na podstawie zestawienia materiałowego sekcji R1 mocnik ramy wykonany jest z
A. płaskownika łebkowego HP100 x 6 i długości 400 mm
B. blachy o wymiarach 100 x 6 i długości 400 mm
C. płaskownika PW100 x 5 i długości 400 mm
D. płaskownika PW100 x 6 i długości 400 mm
Pytanie z egzaminu CKE, styczeń 2018 (arkusz M.22-X-18.01).
Poprawna odpowiedź to płaskownik PW100x6 i długości 400 mm, co znajduje potwierdzenie w zestawieniu materiałowym dla mocnika ramy 3000 od PS. Płaskownik oznaczony jako PW100x6 charakteryzuje się szerokością 100 mm, grubością 6 mm oraz długością 400 mm. W kontekście projektowania i budowy ram, właściwy dobór materiałów jest kluczowy, ponieważ wpływa na zarówno wytrzymałość, jak i stabilność konstrukcji. Płaskowniki są często stosowane w budownictwie i inżynierii mechanicznej, gdzie ich właściwości mechaniczne, takie jak wytrzymałość na rozciąganie oraz odporność na deformacje, odgrywają istotną rolę. Użycie płaskownika PW100x6 zapewnia optymalne parametry wytrzymałościowe, co jest zgodne z normami branżowymi, takimi jak PN-EN 10025, które określają wymagania dotyczące stali konstrukcyjnej. W praktyce, znajomość parametrów materiałów i ich zastosowanie w odpowiednich miejscach w konstrukcjach jest niezbędna, aby zrealizować projekty zgodnie z normami bezpieczeństwa i jakości.
Niepoprawne odpowiedzi opierają się na różnych pomiarach i rodzajach materiałów, które nie odpowiadają wymaganiom określonym w zestawieniu materiałowym dla mocnika ramy. Na przykład, blacha o wymiarach 100x6 i długości 400 mm, mimo że może wydawać się odpowiednia, nie jest zgodna z danymi, ponieważ blacha i płaskownik to dwa różne materiały o odmiennych właściwościach mechanicznych. Blacha stalowa jest zazwyczaj cieńsza i ma inne zastosowanie, co czyni ją niewłaściwym wyborem w tym kontekście. Z drugiej strony, płaskowniki PW100x5 i PW100x6 różnią się grubością, co ma bezpośredni wpływ na ich wytrzymałość i zastosowanie. Płaskownik PW100x5 jest zbyt cienki, aby zapewnić odpowiednią stabilność konstrukcji, co może prowadzić do problemów w późniejszym użytkowaniu. W przypadku wyboru płaskownika łebkowego HP100x6, również występuje niezgodność, ponieważ ten typ płaskownika ma inną geometrię, co wpływa na jego właściwości mechaniczne i zastosowanie. W branży budowlanej, znajomość i dokładność przy doborze materiałów jest kluczowa, aby uniknąć błędów w projektowaniu, które mogą prowadzić do poważnych konsekwencji w zakresie bezpieczeństwa budowli. Zrozumienie różnic między różnymi rodzajami materiałów i ich zastosowaniem w praktyce pomoże unikać typowych pułapek myślowych oraz wybierać optymalne rozwiązania w projektach inżynieryjnych.
