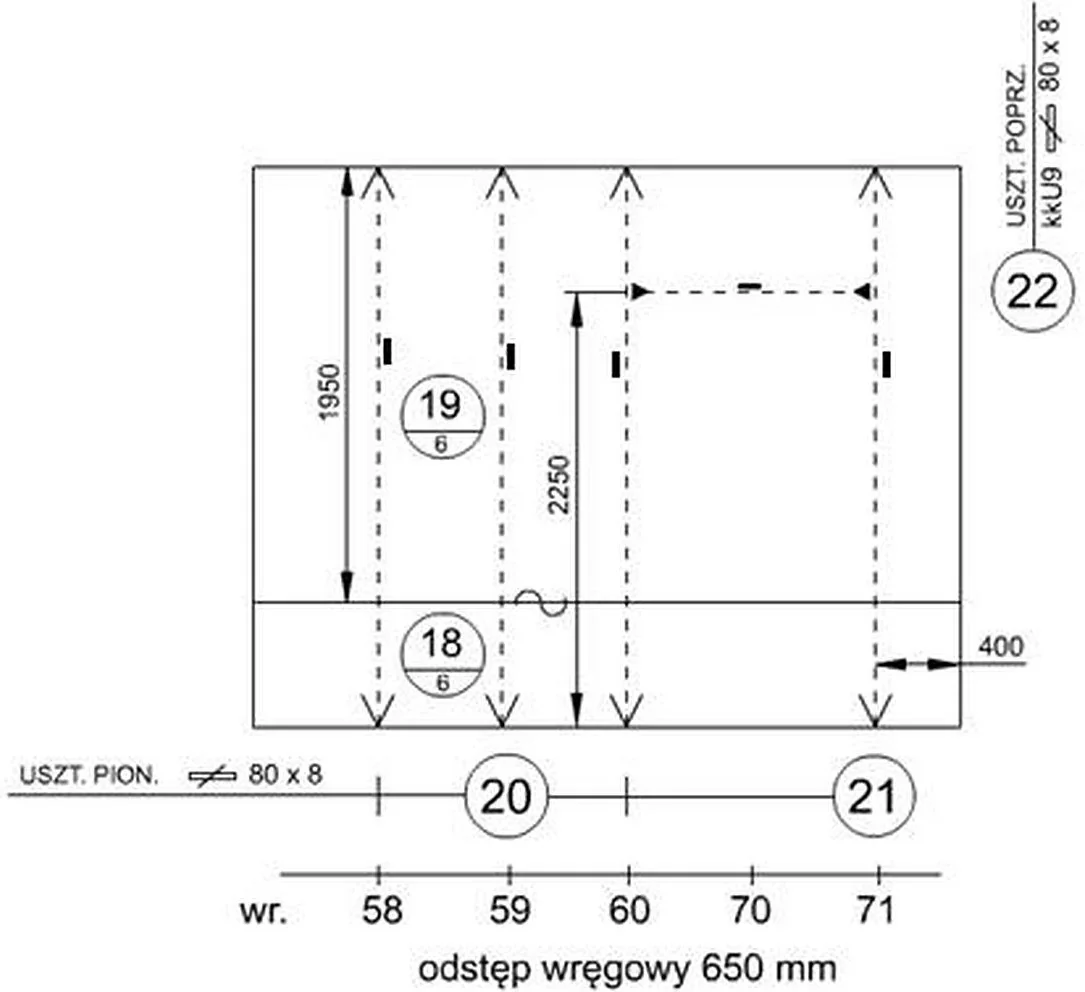

Po zmontowaniu ścianki przedstawionej na rysunku odległość wewnętrzna pomiędzy usztywnieniem na wręgu nr 59, a usztywnieniem na wręgu nr 60 powinna wynosić
A. 634 mm
B. 650 mm
C. 642 mm
D. 666 mm
Pytanie z egzaminu CKE, styczeń 2019 (arkusz M.22-X-19.01).
Poprawna odpowiedź to 634 mm, co wynika z dokładnych obliczeń opartych na wymiarach podanych w rysunku. Aby obliczyć odległość wewnętrzną między usztywnieniami na wręgach nr 59 i 60, należy uwzględnić nie tylko odstęp wręgowy, ale również grubość usztywnień. W tym przypadku odstęp wręgowy wynosi 650 mm, a grubość usztywnień wynosi 8 mm. Dlatego odległość wewnętrzna obliczamy według wzoru: odległość wewnętrzna = odstęp wręgowy - 2 * grubość usztywnień. Ostateczne obliczenia prowadzą nas do wyniku 634 mm. Tego typu obliczenia są kluczowe w inżynierii budowlanej i mechanice, gdzie precyzyjne wymiary mają wpływ na stabilność i bezpieczeństwo konstrukcji. Stosowanie takich obliczeń jest zgodne z najlepszymi praktykami inżynieryjnymi, które zapewniają, że projektowane elementy są dostosowane do rzeczywistych warunków użytkowania.
W kontekście analizy błędnych odpowiedzi na pytanie, warto zauważyć, że wiele z nich wynika z nieprawidłowego rozumienia zasad obliczania odległości wewnętrznych w konstrukcjach inżynieryjnych. Na przykład, odpowiedzi sugerujące wartości takie jak 650 mm czy 666 mm często opierają się na mylnym założeniu, że odstęp wręgowy jest równy odległości wewnętrznej. Tego typu myślenie pomija kluczowy aspekt, jakim jest wpływ grubości użytych materiałów, takich jak usztywnienia, które redukują dostępną przestrzeń. Grubość usztywnień, wynosząca w tym przypadku 8 mm, powinna być odejmowana dwukrotnie, ponieważ usztywnienia występują po obu stronach odległości wewnętrznej. Niektóre odpowiedzi bazują także na uproszczeniach związanych z pomiarami, które mogą prowadzić do znaczących błędów konstrukcyjnych. W inżynierii, precyzyjne pomiary i odpowiednie uwzględnienie wszystkich wymiarów są kluczowe dla bezpieczeństwa i efektywności konstrukcji. Pomijanie takich elementów w obliczeniach może prowadzić do nieprawidłowych wyników, a w konsekwencji do awarii konstrukcji. Kluczowe jest zrozumienie, że każde pominięcie lub uproszczenie w obliczeniach może skutkować poważnymi problemami w fazie realizacji projektu, a także w późniejszym użytkowaniu obiektów budowlanych.
