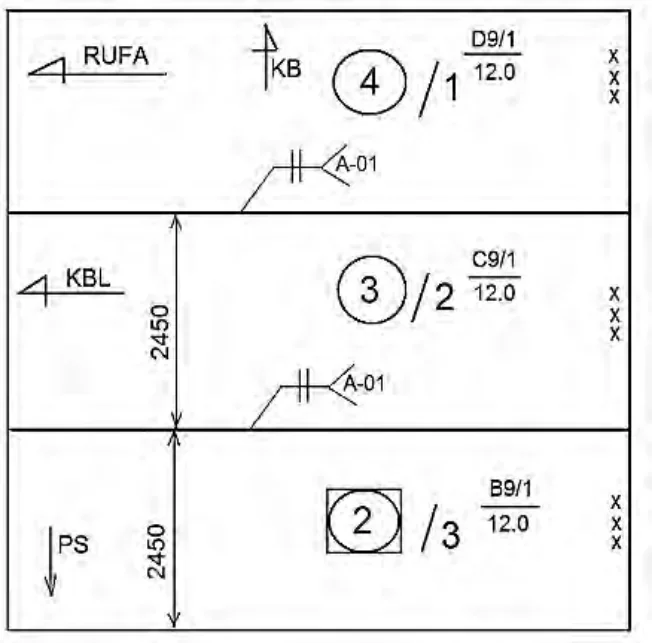

Opisy elementów poszycia burtowego wykonane z blach oznaczone symbolami D9/1/12.0, C9/1/12.0, B9/1/12.0 wykonano w oparciu o plan
A. podziału sekcyjnego.
B. montażowy kadłuba.
C. rozwinięcia poszycia.
D. generalny typu statku.
Pytanie z egzaminu CKE, styczeń 2018 (arkusz M.22-X-18.01).
Wybór odpowiedzi dotyczącej rozwinięcia poszycia jest zasadne, ponieważ opisy elementów burtowych, takie jak D9/1/12.0, C9/1/12.0, B9/1/12.0, są ściśle związane z procesem projektowania i wytwarzania kadłuba statku. Plan rozwinięcia poszycia stanowi kluczowy dokument inżynieryjny, który ukazuje, jak z płaskich arkuszy blachy uzyskuje się finalny kształt poszycia. Taki plan umożliwia inżynierom i technologom na precyzyjne zaplanowanie cięcia oraz gięcia materiałów, co przyczynia się do optymalizacji procesu produkcji. Wybór odpowiednich parametrów na etapie rozwinięcia poszycia ma również na celu zapewnienie odpowiedniej sztywności i wytrzymałości strukturalnej kadłuba, co jest zgodne z normami ISO 12215 dotyczącymi konstrukcji kadłubów jachtów i statków. W praktyce, efektywne wykorzystanie planów rozwinięcia poszycia przekłada się na zmniejszenie odpadów materiałowych oraz skrócenie czasu produkcji, co jest kluczowe w branży stoczniowej.
Wybór innych odpowiedzi może prowadzić do nieporozumień dotyczących procesu projektowania kadłuba statku. Generalny typ statku odnosi się do klasyfikacji, a nie do szczegółowego opisu poszczególnych elementów poszycia, co czyni tę odpowiedź nieadekwatną. Podział sekcyjny, choć istotny w kontekście organizacji i podziału pracy na etapie budowy, nie ma bezpośredniego związku z przedstawieniem konkretnego kształtu blachy. W przypadku montażu kadłuba, jego układ i szczegóły dotyczące łączenia sekcji nie są związane z dokumentacją rozwinięcia poszycia, która koncentruje się na płaskim przedstawieniu elementów. Typowe błędy podczas rozwiązywania takich pytań obejmują mylenie koncepcji projektowych oraz niespełnienie wymogów norm inżynieryjnych. Zrozumienie, że każdy z tych dokumentów ma swoją specyfikę i zastosowanie, jest kluczowe dla prawidłowego projektowania statków. Dobrą praktyką jest zapoznanie się z dokumentacją techniczną, aby uniknąć błędnych założeń oraz zapewnić zgodność z wymaganiami projektowymi.
