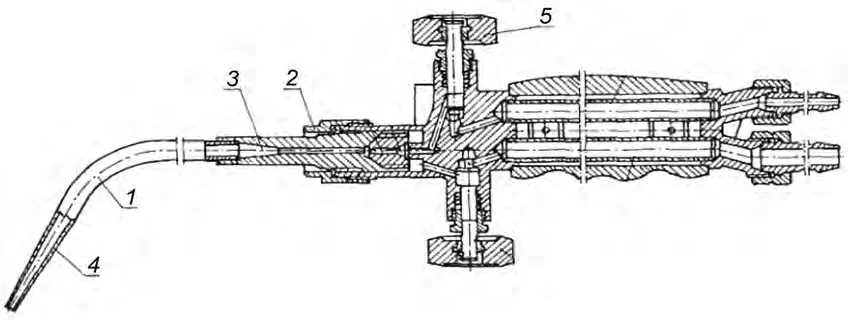

Na rysunku przedstawiono palnik do spawania gazowego cyfrą 5 oznaczono
A. dziób palnika.
B. dyszę.
C. zawór tlenowy.
D. zawór acetylenowy.
Pytanie z egzaminu CKE, styczeń 2018 (arkusz M.22-X-18.01).
Zawór tlenowy, oznaczony cyfrą 5 na rysunku palnika do spawania gazowego, odgrywa kluczową rolę w procesie spawania. Jest odpowiedzialny za regulację i kontrolę przepływu tlenu, co ma bezpośredni wpływ na jakość i efektywność spawania. Współczesne techniki spawania gazowego wymagają precyzyjnego dostosowania proporcji tlenu i acetylenu, aby uzyskać optymalną temperaturę i stabilny płomień. Zawór tlenowy powinien być dostosowany do standardów branżowych, takich jak normy ISO 5172 dotyczące bezpieczeństwa i wydajności palników gazowych. Przykład zastosowania wiedzy na temat tego zaworu obejmuje sytuacje, w których spawacz musi dostosować przepływ gazów do różnych materiałów spawanych, co pozwala na uzyskanie pożądanych właściwości złącza spawanego. Zrozumienie funkcji zaworu tlenowego jest zatem istotne dla każdego profesjonalisty w dziedzinie spawania, ponieważ bez jego właściwej regulacji nie można osiągnąć optymalnych rezultatów.
Wybór innej odpowiedzi niż zawór tlenowy może wynikać z nieporozumień dotyczących funkcji i lokalizacji poszczególnych elementów palnika do spawania gazowego. Dysza, jako element końcowy palnika, ma za zadanie kierować płomień na miejsce spawania, ale nie jest odpowiedzialna za regulację przepływu gazów. Wybierając dziób palnika, można mylnie zakładać, że to on odpowiada za wytwarzanie płomienia, jednak jego rola jest jedynie mechaniczna, a nie regulacyjna. Zawór acetylenowy, choć również istotny, służy do kontrolowania przepływu acetylenu, a nie tlenu. Wiele osób myli te elementy, co prowadzi do błędów w obsłudze palnika i może skutkować niebezpiecznymi sytuacjami podczas spawania. Niezrozumienie funkcji zaworu tlenowego oraz jego znaczenia w kontekście regulacji proporcji gazów może prowadzić do niewłaściwych ustawień palnika, co wpływa na jakość spawania, a w konsekwencji na bezpieczeństwo pracy. W branży spawalniczej kluczowe jest także zrozumienie, że każdy z tych komponentów ma swoje ściśle określone funkcje, a ich niewłaściwe użycie może prowadzić do niebezpiecznych sytuacji i uszkodzenia sprzętu.
