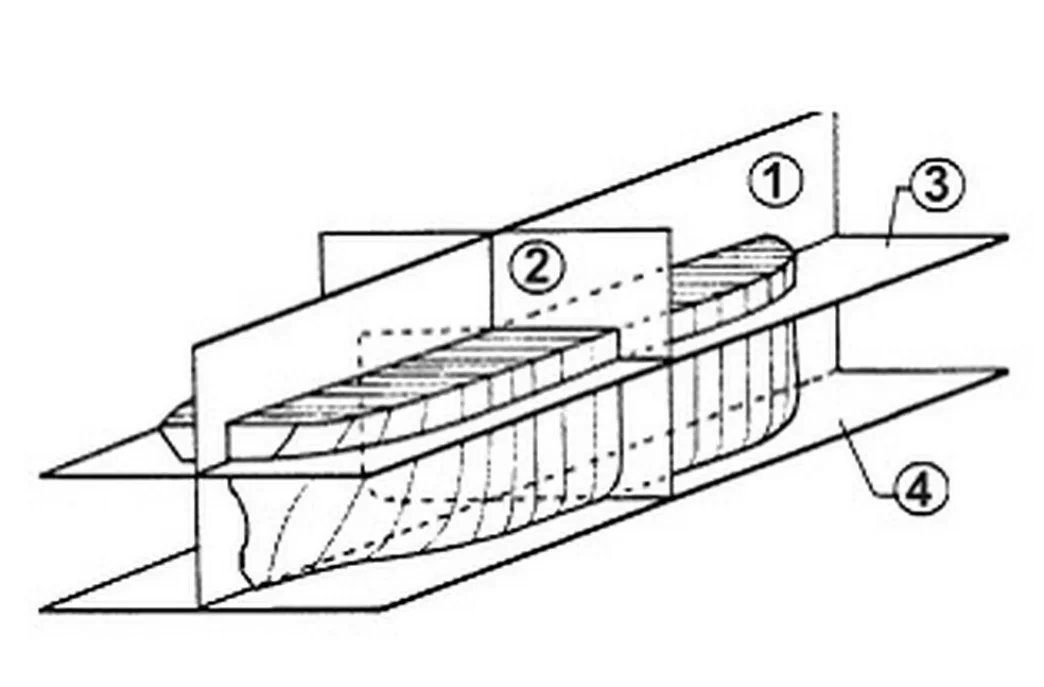

Na rysunku przedstawiono płaszczyzny kadłuba okrętu. Cyfrą 2 oznaczono płaszczyznę
A. owręża.
B. wodnicy konstrukcyjnej.
C. symetrii.
D. podstawową.
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz M.23-SG-20.06).
Wybór owrężu jako odpowiedzi jest prawidłowy, ponieważ płaszczyzna oznaczona cyfrą 2 na rysunku rzeczywiście odnosi się do owrężu kadłuba okrętu. Owręż to kluczowy element w projektowaniu statków, stanowiący poprzeczny przekrój kadłuba, który ma istotne znaczenie dla analizy wytrzymałościowej oraz hydrodynamicznej. W praktyce, zrozumienie lokalizacji owrężu pozwala inżynierom na określenie, jak kadłub statku będzie reagować na działające na niego siły, co jest kluczowe w kontekście bezpieczeństwa i efektywności eksploatacji statku. Owręż jest także ważnym punktem odniesienia w kontekście obliczeń związanych z statecznością oraz kontrolą pływalności. W projektach statków, stosowanie standardów, takich jak te określone przez Międzynarodową Organizację Morską (IMO) oraz różne normy klasyfikacyjne, wymaga precyzyjnego określenia i analizy owrężu, co podkreśla jego znaczenie w projektowaniu i budowie jednostek pływających.
Wybór odpowiedzi innej niż owręż jest wynikiem nieporozumienia związanego z terminologią i funkcjami różnych płaszczyzn w budowie kadłuba okrętu. Płaszczyzna podstawowa, która może być mylona z owrężem, odnosi się do odniesienia głównej osi symetrii statku, ale nie ma bezpośredniego związku z poprzecznym przekrojem kadłuba. Płaszczyzna wodnicy konstrukcyjnej dotyczy poziomu, na którym statek jest zaprojektowany do pływania, co również nie jest tożsame z owrężem, które odnosi się bardziej do geometrii kadłuba w kontekście obliczeń wytrzymałościowych. Płaszczyzna symetrii to element, który odnosi się do podziału kadłuba na dwie równe części, co nie jest jego poprzecznym przekrojem. Typowe błędy myślowe, które prowadzą do takich nieprawidłowych wniosków, obejmują mieszanie pojęć związanych z różnymi aspektami budowy statków oraz nieprecyzyjne rozumienie strukturalnych odniesień w kontekście projektowania. Zrozumienie różnic między tymi pojęciami jest kluczowe dla skutecznej analizy i projektowania kadłubów statków, gdzie precyzyjna terminologia ma fundamentalne znaczenie dla bezpieczeństwa i wydajności jednostek pływających.
