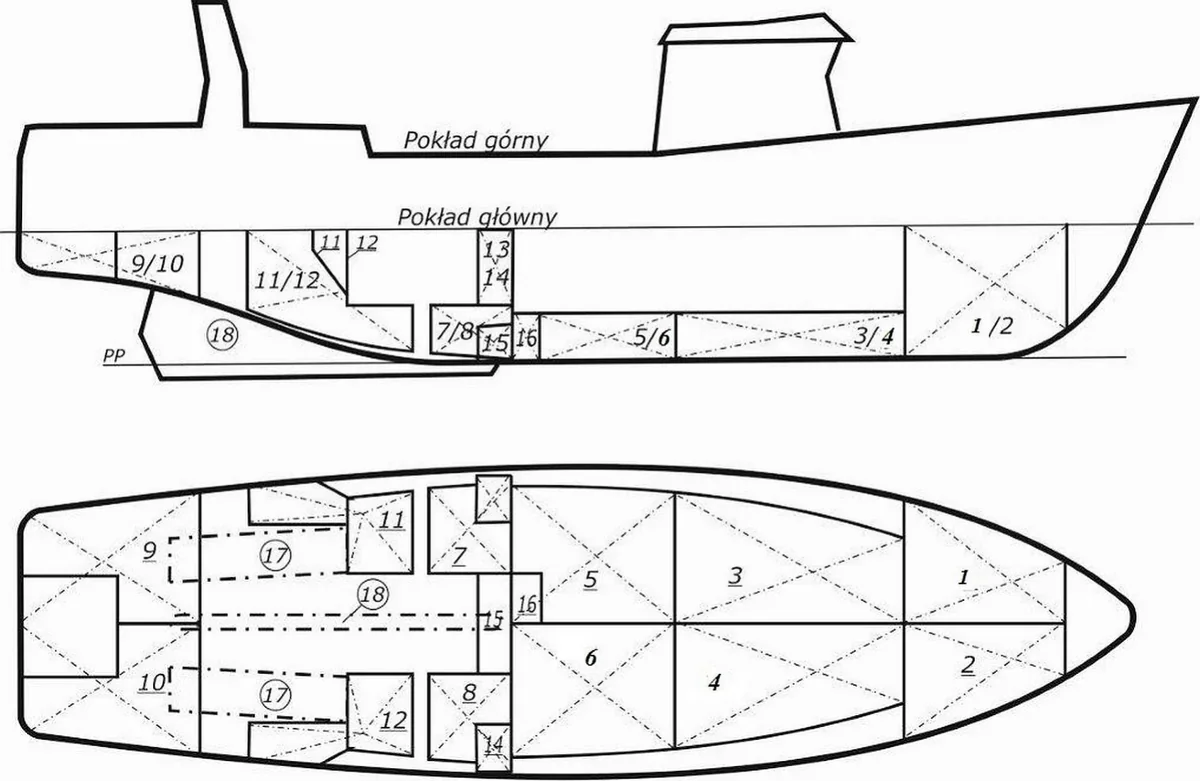

Podczas próby konstrukcyjnej i szczelności metodą hydrostatyczną zalano wodą słodką zbiorniki 1, 4 i 6 do wysokości słupa wody 2,4 m ponad pokład górny. Jakie jest ciśnienie wody na dnie zbiorników 1, 4, 6?
A. Zależne od objętości zbiorników.
B. Takie same.
C. Różne, zależne od wysokości słupa wody.
D. Różne, zależne od pola powierzchni dna zbiorników.
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz M.23-SG-20.06).
Odpowiedź wskazująca na to, że ciśnienie wody na dnie zbiorników 1, 4 i 6 jest różne i zależy od wysokości słupa wody, jest prawidłowa. Zgodnie z zasadą hydrostatyki, ciśnienie w cieczy wywołane jest wysokością słupa cieczy nad danym poziomem. W przypadku zbiorników napełnionych wodą słodką do wysokości 2,4 m, ciśnienie na dnie każdego zbiornika można obliczyć za pomocą wzoru: p = h * ρ * g, gdzie p to ciśnienie, h to wysokość słupa wody, ρ to gęstość cieczy, a g to przyspieszenie ziemskie. Woda ma stałą gęstość, dlatego niezależnie od objętości czy kształtu zbiorników, ciśnienie wywołane przez słup wody będzie takie samo w każdym zbiorniku, jeżeli wysokość h oraz gęstość ρ pozostają niezmienne. W praktyce oznacza to, że dla zbiorników napełnionych wodą do identycznej wysokości, ciśnienie na dnie będzie identyczne, co podkreśla zasadę, że ciśnienie w cieczy zależy wyłącznie od głębokości, a nie od objętości czy kształtu zbiornika. Zrozumienie tej zasady jest kluczowe w projektowaniu systemów hydraulicznych oraz w analizie konstrukcji budowlanych, co jest istotne w kontekście bezpieczeństwa i wydajności operacyjnej.
Odpowiedzi sugerujące, że ciśnienie w zbiornikach jest zależne od objętości, pola powierzchni dna lub różne dla poszczególnych zbiorników, nie są poprawne z punktu widzenia zasad hydrauliki i hydrostatyki. Kluczową zasadą jest to, że ciśnienie w cieczy na dnie zbiornika do określonej głębokości nie zależy od kształtu czy objętości zbiornika, lecz wyłącznie od wysokości słupa cieczy. Odpowiedzi te często wynikają z nieporozumienia dotyczącego pojęcia ciśnienia hydrostatycznego. Przykładowo, niektórzy mogą błędnie sądzić, że różne wielkości zbiorników mają wpływ na pomiar ciśnienia, co jest niezgodne z prawem Pascal, które stwierdza, że zmiany ciśnienia w cieczy są jednakowe we wszystkich kierunkach. Podobnie, pole powierzchni dna zbiornika nie wpływa na wartość ciśnienia; ciśnienie jest wynikiem działania masy cieczy nad danym punktem. Dlatego też, przy projektowaniu zbiorników oraz systemów hydraulicznych, istotne jest zrozumienie, że ciśnienie na dnie jest funkcją jedynie głębokości wody, a nie objętości czy pola. Takie błędne podejście może prowadzić do nieodpowiednich obliczeń i potencjalnych zagrożeń w procesie inżynieryjnym, dlatego kluczowe jest stosowanie się do uznawanych norm i dobrych praktyk inżynieryjnych.
