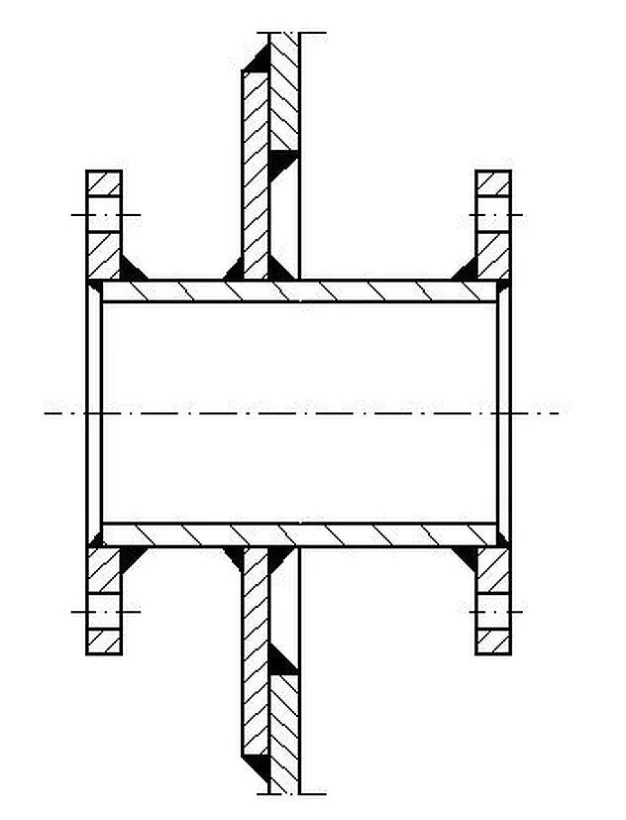

Przedstawione na rysunku przejście grodziowe spawane jest do konstrukcji grodzi spoiną
A. pachwinową.
B. otworową.
C. doczołową.
D. grzbietową.
Pytanie z egzaminu CKE, styczeń 2019 (arkusz M.22-X-19.01).
Spoina pachwinowa jest rodzajem spoiny, która łączy dwa elementy pod kątem, co jest zgodne z przedstawioną sytuacją na rysunku. W zastosowaniach inżynieryjnych, spoiny pachwinowe są powszechnie stosowane w konstrukcjach metalowych, gdzie wymagane jest mocne połączenie dwóch elementów, najczęściej w kształcie litery L lub T. Przy spawaniu takich połączeń, kluczowe jest utrzymanie odpowiednich kątów oraz kontrola jakości spoiny, aby zapewnić wytrzymałość i trwałość konstrukcji. W kontekście norm i standardów, metody spawania pachwinowego są zgodne z wytycznymi zawartymi w normach takich jak ISO 9606, która określa wymagania dla kwalifikacji spawaczy. Zastosowanie spoin pachwinowych znajduje się w budownictwie, produkcji maszyn oraz w przemyśle stoczniowym, gdzie precyzyjne i trwałe połączenia mają kluczowe znaczenie. Dodatkowo, w przypadku spoin pachwinowych, ważne jest także odpowiednie przygotowanie powierzchni oraz dobór parametrów spawania, co przyczynia się do zwiększenia jakości i trwałości wykonanej spoiny.
Wybór odpowiedzi doczołowej, grzbietowej lub otworowej wskazuje na nieporozumienie dotyczące charakterystyki różnych typów spoin oraz ich zastosowań. Spoina doczołowa łączy krawędzie dwóch elementów w płaszczyźnie, co nie ma zastosowania w przypadku łączenia elementów pod kątem. Tego rodzaju połączenia są zazwyczaj stosowane w sytuacjach, gdzie elementy mają być połączone w bezpośredni sposób, co nie odpowiada przedstawionemu rysunkowi. Spoina grzbietowa, z kolei, jest stosowana do łączenia elementów wzdłuż ich długości i nie jest odpowiednia do łączenia pod kątem, jak pokazano na ilustracji. Odpowiedź otworowa dotyczy sytuacji, w której jeden element ma otwór, w którym umieszczany jest inny element, co nie jest zgodne z tym, co przedstawia rysunek. Typowe błędy myślowe, które prowadzą do wyboru niewłaściwej odpowiedzi, obejmują brak zrozumienia podstawowych zasad dotyczących geometrii spoin oraz ich praktycznych zastosowań. Aby uniknąć takich pomyłek, warto zapoznać się z właściwymi standardami spawania oraz ich zastosowaniem w różnych kontekstach inżynieryjnych. Poznanie różnic między tymi typami spoin oraz ich właściwościami pozwoli na dokładniejsze podejmowanie decyzji w praktyce inżynieryjnej.
