Jaka jest dopuszczalna wielkość wzajemnego przesunięcia górnych krawędzi mocników (półek teowników), których grubość t = 30 mm?
A. 8,0 mm
B. 3,0 mm
C. 2,5 mm
D. 10,0 mm
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz M.23-X-18.06).

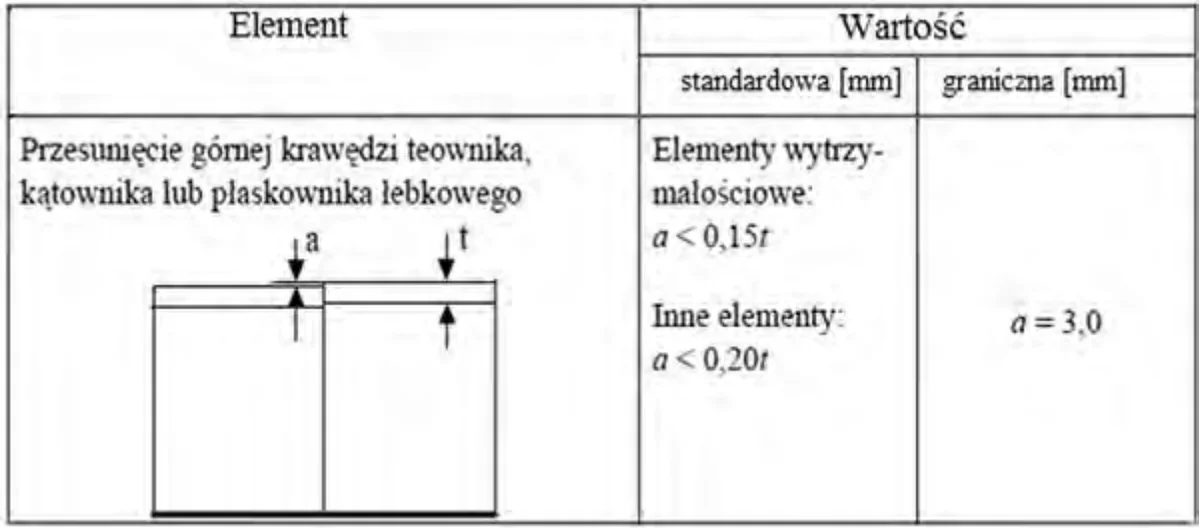

Odpowiedź 3,0 mm jest prawidłowa, ponieważ wartość graniczna przesunięcia górnej krawędzi mocników dla teowników o grubości 30 mm wynosi właśnie 3,0 mm. W praktyce oznacza to, że w przypadku konstrukcji stalowych, które muszą spełniać określone normy bezpieczeństwa i wytrzymałości, nie można przekraczać tej wartości, aby zapewnić odpowiednią stabilność i integralność konstrukcji. Na przykład, w przypadku budowy stropów czy konstrukcji wsporczych, niewłaściwe przesunięcie może prowadzić do osłabienia więźby stalowej, co z kolei może skutkować poważnymi konsekwencjami, w tym awarią. W branży budowlanej i inżynieryjnej stosowanie wartości granicznych jest zgodne z normami, takimi jak Eurokod 3, który reguluje projektowanie konstrukcji stalowych. Dodatkowo, wartości te są określane w oparciu o analizy i testy, które uwzględniają różne czynniki, takie jak obciążenia dynamiczne, co czyni je niezbędnymi w praktycznym projektowaniu.
Nieprawidłowe odpowiedzi, które wskazują na większe wartości przesunięcia, jak 2,5 mm, 10,0 mm, czy 8,0 mm, wynikają z błędnych założeń dotyczących norm i limitów konstrukcyjnych. W przypadku gdy wartość przesunięcia przekracza 3,0 mm, ryzykujemy destabilizację całej konstrukcji, ponieważ zbyt duże przesunięcia mogą prowadzić do nieprawidłowego rozkładu obciążeń, co w dłuższym okresie może spowodować uszkodzenia materiałów, a nawet awarie strukturalne. Często błędne odpowiedzi mogą sugerować, że niedostatecznie zrozumiano zasady projektowania w kontekście wymagań normatywnych, takich jak Eurokod, które precyzują maksymalne tolerancje. Innym aspektem jest brak uwzględnienia praktycznych konsekwencji, jakie niesie za sobą niewłaściwe przesunięcie w aplikacji inżynieryjnej. Ważne jest, aby przed przystąpieniem do pracy nad projektami budowlanymi, zwrócić szczególną uwagę na dokumentację techniczną oraz obowiązujące normy, co pozwoli uniknąć typowych mylnych przekonań i zapewni bezpieczeństwo oraz efektywność realizowanych konstrukcji.
