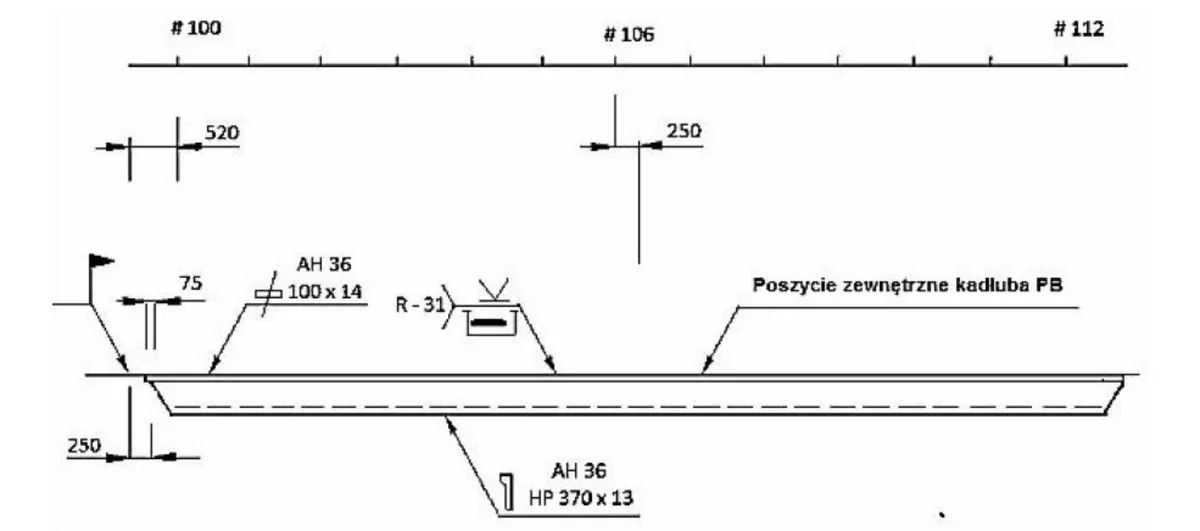

Zgodnie z przedstawionym rysunkiem należy wykonać montaż
A. wręgu burtowego.
B. stępki przechyłowej.
C. wzdłużnika dennego.
D. płyty krawędziowej.
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz M.23-X-19.06).
Stępka przechyłowa, zaznaczona na rysunku, odgrywa kluczową rolę w konstrukcji kadłuba statku, wpływając na jego stabilność oraz wytrzymałość. Jest to element, który łączy różne sekcje kadłuba, a jednocześnie przenosi obciążenia generowane przez fale i ruch statku. Zastosowanie odpowiednich materiałów, takich jak AH 36, zapewnia wysoką odporność na korozję oraz wytrzymałość na rozciąganie, co jest niezwykle istotne w kontekście budowy morskich jednostek pływających. W praktyce, właściwy montaż stępki przechyłowej jest kluczowy dla zapewnienia integralności strukturalnej kadłuba i jego zdolności do bezpiecznego poruszania się po wodzie. Wykorzystując dobre praktyki, takie jak dokładna analiza obciążeń oraz zastosowanie odpowiednich technik spawania, można zapewnić, że konstrukcja będzie spełniała normy bezpieczeństwa określone w dokumentach takich jak Eurocode czy normy klasyfikacyjne DNV GL. Również zgodność z międzynarodowymi standardami budowy statków (np. SOLAS) jest niezbędna dla zapewnienia operacyjności jednostki w trudnych warunkach morskich.
Podczas analizy odpowiedzi w kontekście montażu elementów kadłuba statku, istnieje wiele zrozumianych nieporozumień dotyczących poszczególnych części i ich funkcji. Płyta krawędziowa, która często jest stosowana w innych kontekstach budowy, nie jest odpowiednia w tym przypadku, ponieważ nie pełni kluczowej roli w zapewnieniu stabilności kadłuba. Również wręg burtowy, który jest odpowiedzialny za wzmocnienie burt statku, nie odnosi się do elementu, który jest odpowiedzialny za przechył kadłuba, co czyni tę odpowiedź mylną. W kontekście konstrukcji kadłuba, wzdłużnik denny ma swoje zastosowanie, ale tylko jako wsparcie dla dna kadłuba, a nie dla elementów przechyłowych. Te konstrukcje są często źródłem błędnych interpretacji, ponieważ angażują różne aspekty budowy statku, jednak w tym przypadku kluczowa jest znajomość funkcji i znaczenia stępki przechyłowej. Typowym błędem myślowym jest zamiana pojęć związanych z różnymi elementami kadłuba, co prowadzi do wybierania odpowiedzi, które są nieadekwatne do wymaganej funkcji. Zrozumienie, że każdy element kadłuba statku ma swoją specyficzną rolę i znaczenie, jest niezbędne do prawidłowego montażu oraz utrzymania integralności konstrukcji. Bez tego zrozumienia, można łatwo wpaść w pułapkę błędnej interpretacji funkcji poszczególnych elementów, co może mieć poważne konsekwencje w praktyce inżynieryjnej.
