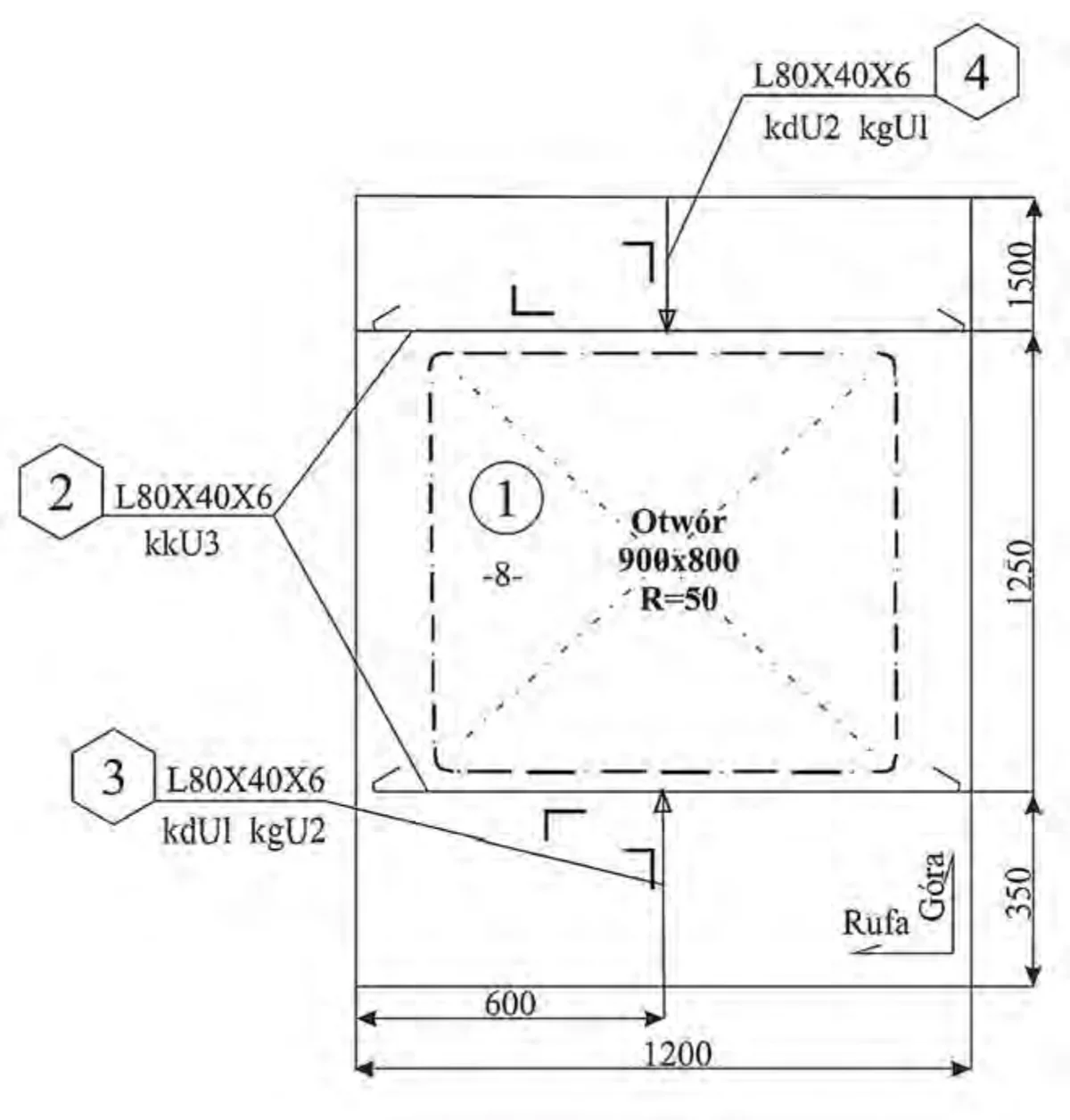

Ścianka przedstawiona na rysunku składa się z
A. 5 elementów.
B. 4 elementów.
C. 6 elementów.
D. 3 elementów.
Pytanie z egzaminu CKE, styczeń 2018 (arkusz M.22-X-18.01).
Dobra robota z odpowiedzią! Widać, że rozumiesz, że ścianka ma pięć składowych. To wszystko pasuje do rysunku, który widzieliśmy. Mamy tu cztery kątowniki, które są bardzo ważne dla stabilności całej konstrukcji, a centralny otwór pomaga, na przykład, w montażu różnych akcesoriów czy dodatkowych elementów. W inżynierii i budownictwie ważne jest, żeby dobrze znać, ile i jakie elementy tworzą daną konstrukcję. Właściwe zaplanowanie projektu nie może się bez tego obejść. Jak masz już wiedzę o standardach, jak Eurokod 3 czy PN-EN 1993, to jesteś na dobrej drodze. Dzięki temu możesz lepiej zarządzać materiałami i zwiększać bezpieczeństwo. Dlatego umiejętność zauważania tych elementów jest naprawdę istotna, a dobrze też pomaga w komunikacji w zespole projektowym.
Błędy w odpowiedzi pokazują, że warto się zastanowić nad analizą elementów konstrukcyjnych. Jeśli zaznaczyłeś mniej niż pięć składowych, to najprawdopodobniej pominąłeś coś ważnego. Na przykład wybierając liczbę cztery, zgubiłeś centralny element z otworem, który powinien być traktowany jako odrębny składnik. Czasami to wynika z niezbyt dobrej znajomości zasad projektowania, które mówią, jak różne elementy ze sobą współpracują. Każdy kątownik jest kluczowy dla sztywności i stabilności całej konstrukcji. Jeśli to pominiesz, możesz popełnić poważne błędy w analizie. W inżynierii musisz zawsze myśleć o tym, co dany element wnosi do całości. Ignorowanie takich faktów może prowadzić do kiepskiego zaprojektowania i wykonania, co z kolei naraża konstrukcję na uszkodzenia.
