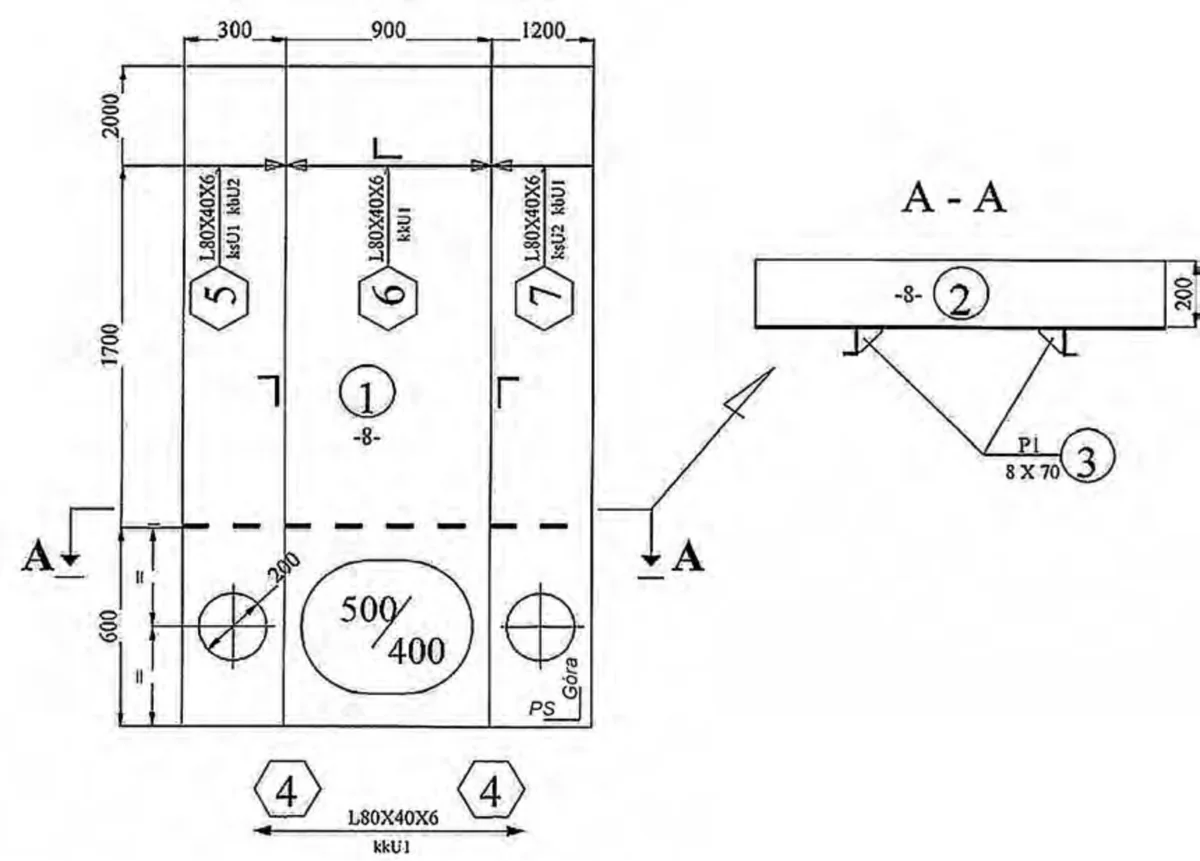

Na rysunku przedstawiono sekcję
A. krzywoliniową.
B. otwartą.
C. przestrzenną.
D. płaską.
Pytanie z egzaminu CKE, styczeń 2018 (arkusz M.22-X-18.01).
Odpowiedź "płaska" jest poprawna, ponieważ sekcja płaska odnosi się do rodzaju przekroju przez obiekt, który jest ukazany na jednej, wyraźnie określonej płaszczyźnie. W praktyce inżynieryjnej i architektonicznej, sekcje płaskie są niezwykle istotne, gdyż umożliwiają przedstawienie skomplikowanych struktur w sposób zrozumiały i przystępny. Na przykład, w projektowaniu budynków, architekci często używają rysunków płaskich, aby ukazać rozmieszczenie pomieszczeń, rozmieszczenie okien oraz inne elementy konstrukcyjne. Oparcie się na jednolitej płaszczyźnie podczas tworzenia rysunków technicznych jest zgodne z normami ISO 128, które regulują zasady rysunku technicznego. Sekcje płaskie są także podstawą dla modeli 2D, które służą jako baza do dalszego rozwijania bardziej skomplikowanych reprezentacji przestrzennych. W związku z tym ich zrozumienie i umiejętność interpretacji jest kluczowe dla każdego specjalisty w dziedzinie inżynierii i architektury.
Wybór odpowiedzi, która klasyfikuje sekcję jako otwartą, krzywoliniową lub przestrzenną, wynika z nieporozumienia dotyczącego podstawowych pojęć związanych z rysunkiem technicznym. Sekcja otwarta odnosi się do konstrukcji, które nie mają zamkniętej formy, co nie ma zastosowania do przedstawionego rysunku, który jest jednoznacznie zdefiniowany na jednej płaszczyźnie. Krzywoliniowa sekcja z kolei sugeruje, że elementy w jej obrębie mają złożone, zakrzywione kształty, co również nie jest zgodne z charakterystyką sekcji płaskiej, która zakłada prostą i bezpośrednią reprezentację obiektów. Wreszcie, sekcja przestrzenna jest interpretacją bardziej złożoną, łączącą różne wymiary, co jest sprzeczne z ideą sekcji płaskiej. Osoby, które wybierają te odpowiedzi, mogą mieć problem z wizualizacją i rozumieniem koncepcji wymiarów w rysunkach technicznych, co jest kluczowe w inżynierii. Zrozumienie, że sekcje płaskie są podstawą wielu zaawansowanych analiz, jest istotne, aby uniknąć nieporozumień i błędnych wniosków w projektowaniu oraz interpretacji rysunków inżynieryjnych.
