Kwalifikacja: TWO.03 - Wykonywanie i montaż elementów kadłuba jednostek pływających

Zawód: Technik budowy jednostek pływających

Kategorie: Budowa kadłuba Pomiary i kontrola

Dla wytrasowania usztywnienia 671 na podstawie rysunku należy odmierzyć od prawej krawędzi elementu 146 odległość

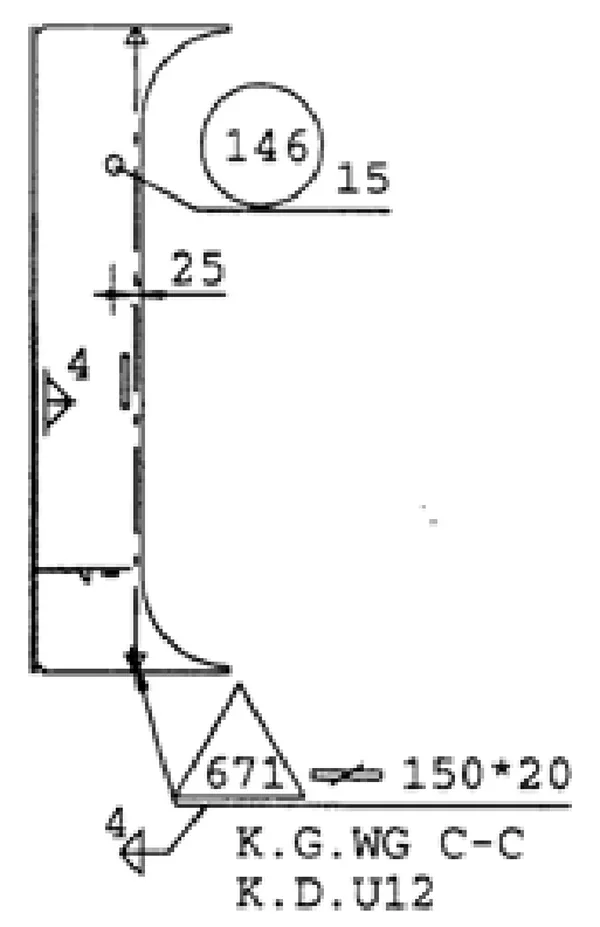

Rysunek węzła prefabrykacji wstępnej z elementem poz. 146 i usztywnieniem poz. 671
A. 12 mm
B. 20 mm
C. 15 mm
D. 25 mm

Pytanie z egzaminu CKE, wrzesień 2014 (arkusz M.22-X-14.08).

Poprawna odpowiedź to 25 mm, ponieważ zgodnie z rysunkiem technicznym, odległość ta została wyraźnie oznaczona jako wymiar między prawą krawędzią elementu 146 a linią usztywnienia 671. W kontekście projektowania oraz inżynierii mechanicznej, precyzyjne odmierzenie takich wymiarów jest kluczowe dla zapewnienia poprawności montażu oraz funkcjonowania całego systemu. Wymiarowanie w rysunkach technicznych powinno opierać się na odpowiednich standardach, takich jak ISO 129, który reguluje zasady wymiarowania. Praktyczne zastosowanie wiedzy w tej dziedzinie polega na umiejętnym interpretowaniu rysunków oraz stosowaniu odpowiednich narzędzi pomiarowych, co jest niezbędne w procesie produkcji. Dodatkowo, znajomość typowych wymiarów oraz ich znaczenia w kontekście usztywnień przyczynia się do efektywności pracy oraz minimalizowania błędów podczas produkcji.
Odpowiedzi 15 mm, 12 mm i 20 mm są nieprawidłowe, ponieważ nie odpowiadają rzeczywistej odległości zaznaczonej na rysunku technicznym. W przypadku podania 15 mm, można zauważyć, że odległość ta jest znacznie mniejsza niż wymagana, co może prowadzić do błędów w montażu i osłabienia struktury. Z kolei 12 mm to jeszcze bardziej zaniżona wartość, co sugeruje, że osoba udzielająca odpowiedzi mogła nie zrozumieć skali rysunku lub pomylić się w interpretacji wymiaru. Natomiast 20 mm, choć bliższe, wciąż nie jest wystarczającą wartością, aby spełnić wymagania projektowe. Tego typu błędy często wynikają z niepełnego zrozumienia zasad wymiarowania oraz braku uwagi na detale, które są kluczowe w inżynierii. W praktyce, prawidłowe odczytywanie wymiarów i analizowanie rysunków technicznych jest niezbędne, aby uniknąć kosztownych pomyłek, które mogą wpłynąć na jakość produktu końcowego. Dlatego ważne jest, aby pracownicy branży technicznej regularnie szkolili się w zakresie czytania rysunków, co pomoże unikać takich pomyłek w przyszłości.
