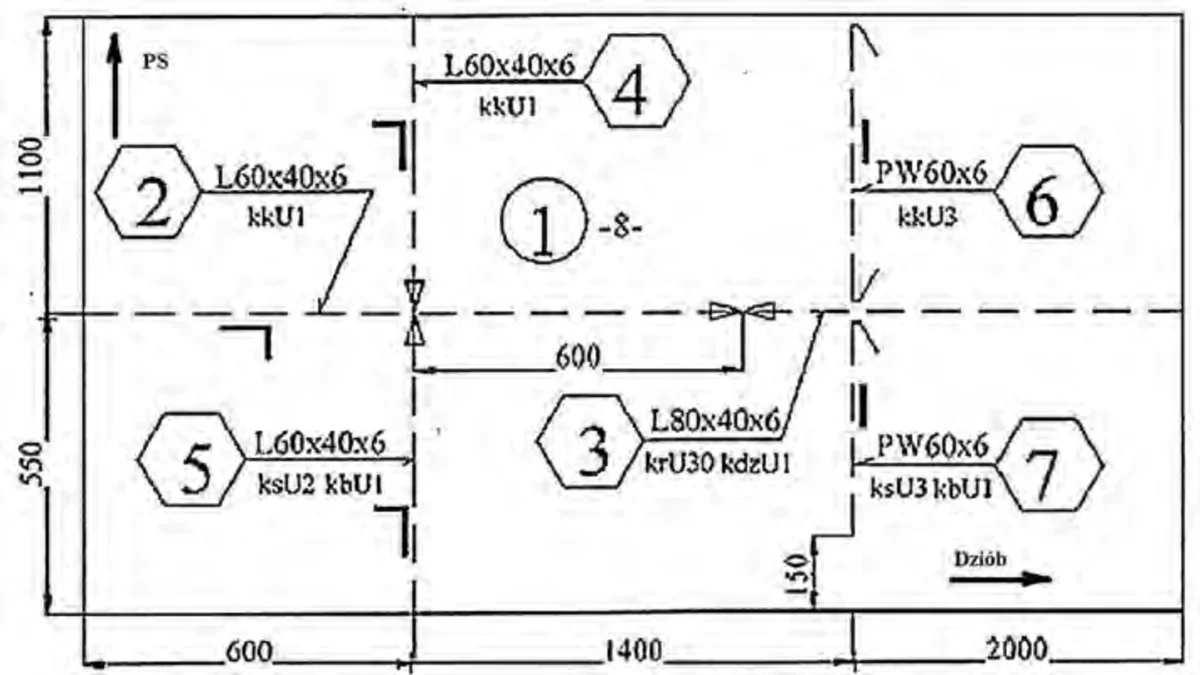

Przedstawione na rysunku usztywnienia poz. 4 i poz. 5 są skierowane półką w stronę
A. PB.
B. PS.
C. rufy.
D. dziobu.
Pytanie z egzaminu CKE, styczeń 2018 (arkusz M.22-X-18.01).
Usztywnienia przedstawione na rysunku, usytuowane w lokalizacjach 4 i 5, są skierowane półką w stronę rufy, co jest istotne w kontekście stabilności konstrukcji jednostki pływającej. W praktyce, poprawne umiejscowienie usztywnień jest kluczowe dla zachowania odpowiedniej sztywności kadłuba, co wpływa na jego wytrzymałość i odporność na obciążenia dynamiczne, takie jak fale czy siły boczne. W przypadku struktur morskich, rufa jest miejscem, gdzie często występują duże siły działające na jednostkę pływającą, dlatego odpowiednie usytuowanie usztywnień ma fundamentalne znaczenie. Zgodnie z normami projektowania jednostek pływających, usztywnienia powinny być umiejscowione w sposób zapewniający jak najlepszą dystrybucję obciążeń, co w tym przypadku zostało osiągnięte przez skierowanie ich w stronę rufy. Taki układ poprawia również efektywność hydrodynamiczną jednostki, co jest istotne dla jej prędkości oraz zużycia paliwa, a tym samym dla ekonomiki eksploatacji.
Wybór odpowiedzi sugerującej, że usztywnienia są skierowane w stronę dziobu bądź burty, jest przykładem nieprawidłowej interpretacji zasad projektowania kadłubów jednostek pływających. Dziob jest miejscem, w którym występują inne obciążenia i dynamika niż w części rufowej. Zwykle to właśnie w rufie, w okolicach usytuowania silnika i układu napędowego, znajdują się znaczne siły operacyjne, które wymagają odpowiedniego wsparcia strukturalnego. Prowadzenie usztywień w stronę dziobu mogłoby skutkować rozkładem sił, który nie wspiera integralności strukturalnej kadłuba, co w konsekwencji mogłoby prowadzić do jego deformacji czy uszkodzeń. Wybór odpowiedzi związanej z burta (PS, PB) również nie uwzględnia specyfiki i wymagań dotyczących obciążeń jakie występują w obrębie struktury kadłuba. Podczas projektowania, należy zwrócić szczególną uwagę na geometrię jednostki oraz zmieniające się warunki operacyjne, które mają bezpośredni wpływ na rozmieszczenie usztywień. Prawidłowe zrozumienie kierunku, w jakim powinny być ustawione usztywnienia, jest kluczowe dla bezpieczeństwa i wydajności działania jednostki pływającej.
