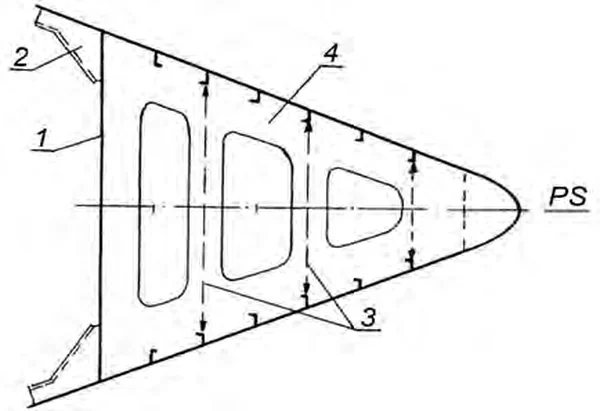

Na rysunku przedstawiono usztywnienie burt w obrębie skrajnika dziobowego za pomocą platformy. Cyfrą 1 oznaczono
A. platformę.
B. wzdłużnik burtowy.
C. pokładniki rozporowe.
D. gródź zderzeniową.
Pytanie z egzaminu CKE, styczeń 2018 (arkusz M.22-X-18.01).
Gródź zderzeniowa, oznaczona cyfrą 1 na rysunku, jest kluczowym elementem konstrukcyjnym w budowie statków. Jej głównym zadaniem jest zapewnienie dodatkowej wytrzymałości kadłuba oraz bezpieczeństwa. Gródź ta działa jako przegroda, która może ograniczyć rozprzestrzenianie się wody w przypadku uszkodzenia kadłuba, co jest niezwykle ważne podczas sytuacji kryzysowych. Na przykład, jeśli statek napotka kolizję, gródź zderzeniowa może znacznie zwiększyć szansę na przetrwanie, minimalizując ryzyko zatonięcia. Zgodnie z normami międzynarodowymi, takimi jak SOLAS (Safety of Life at Sea), gródź zderzeniowa jest często projektowana w celu spełnienia konkretnych wymagań dotyczących odporności na obciążenia. W praktyce, odpowiednie zaprojektowanie i umiejscowienie grodzi zderzeniowych w kadłubie może decydować o stabilności i bezpieczeństwie statku w trudnych warunkach morskich. Wiedza na temat tego elementu konstrukcyjnego jest istotna dla wszystkich inżynierów i projektantów statków, aby zapewnić ich zgodność z aktualnymi standardami branżowymi oraz zwiększyć bezpieczeństwo na morzu.
Pokładniki rozporowe, platforma oraz wzdłużnik burtowy to elementy konstrukcyjne, które pełnią różne funkcje w budowie statku, ale nie są tożsame z grodzią zderzeniową. Pokładniki rozporowe są stosowane do wzmocnienia struktury pokładu i zapewniają odpowiednią sztywność, jednak nie mają funkcji przegrody, która ograniczałaby rozprzestrzenianie się wody. Platforma, w kontekście przedstawionego rysunku, odnosi się do elementu, który może służyć jako podstawa dla innych konstrukcji, ale nie pełni roli grodzi zderzeniowej. Z kolei wzdłużnik burtowy to element konstrukcyjny, który wzmacnia burtę statku, ale jego zadaniem jest przede wszystkim zminimalizowanie ugięć i poprawa wytrzymałości kadłuba, a nie ograniczanie wody w przypadku uszkodzenia. Te pomyłki wynikają z niepełnego zrozumienia funkcji poszczególnych elementów kadłuba oraz ich roli w ogólnej konstrukcji statku. W kontekście projektowania statków, kluczowe jest dokładne zrozumienie, jak każdy element przyczynia się do bezpieczeństwa i wytrzymałości całej jednostki pływającej. Niezrozumienie tej różnicy może prowadzić do niewłaściwego projektowania, co z kolei może skutkować poważnymi konsekwencjami w trakcie eksploatacji statku na morzu.
