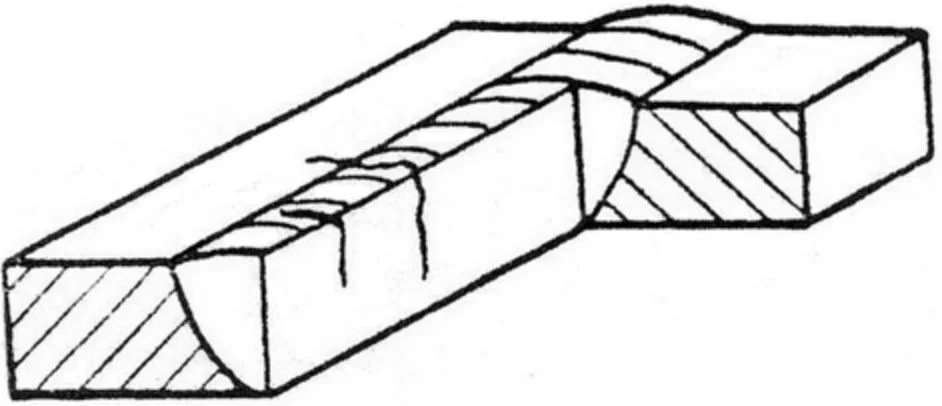

Na rysunku przedstawiono wadę spoiny. Jest to pęknięcie
A. boczne.
B. wzdłużne.
C. poprzeczne.
D. promieniowe.
Pytanie z egzaminu CKE, styczeń 2018 (arkusz M.22-X-18.01).
Prawidłowa odpowiedź to pęknięcie poprzeczne, co jest zgodne z obserwacją na przedstawionym rysunku. Pęknięcia poprzeczne w spoinach są typowe dla sytuacji, w których dochodzi do nagłych zmian temperatury podczas procesu spawania oraz stygnięcia materiału. W praktyce, w wyniku tych zmian, mogą wystąpić naprężenia, które prowadzą do pęknięć wzdłuż linii spoiny, ale nie równolegle do niej, jak ma to miejsce w przypadku pęknięć wzdłużnych. Znajomość tego typu uszkodzeń jest szczególnie istotna w kontekście zapewnienia bezpieczeństwa konstrukcji spawanych, ponieważ pęknięcia poprzeczne mogą prowadzić do nieprzewidzianego zerwania spoiny pod wpływem obciążeń statycznych lub dynamicznych. W branży inżynieryjnej, zgodnie z normą ISO 5817, klasyfikacja jakości spoin opiera się na identyfikacji i ocenie typów wad, co podkreśla wagę rozpoznawania pęknięć poprzecznych jako krytycznych. Przykłady zastosowań tej wiedzy obejmują kontrolę jakości w trakcie spawania oraz inspekcję gotowych elementów w infrastrukturze budowlanej, gdzie niezawodność spoin jest kluczowa dla całej konstrukcji.
W przypadku wzdłużnych pęknięć, które wskazano jako jedną z możliwych odpowiedzi, warto podkreślić, że taki typ pęknięcia odnosi się do uszkodzeń, które przebiegają równolegle do osi spoiny. Takie pęknięcia mogą być wynikiem błędów w wykonaniu spoiny lub niewłaściwego doboru parametrów spawania, takich jak prędkość spawania czy temperatura materiału. Z kolei pęknięcia boczne są rzadziej spotykane, ale mogą wystąpić w sytuacjach, w których spoiny są poddawane wyjątkowo dużym naprężeniom, najczęściej w wyniku nieodpowiedniego rozkładu obciążeń w konstrukcji. Pęknięcia promieniowe, z drugiej strony, są charakterystyczne dla materiałów poddawanych dużym naprężeniom mechanicznym w kształcie okrągłym lub cylindrycznym, co nie ma zastosowania w kontekście opisanego problemu. Zrozumienie mechanizmów prowadzących do różnych typów pęknięć jest kluczowe dla inżynierów zajmujących się spawaniem, aby mogli skutecznie identyfikować oraz minimalizować ryzyko wystąpienia wad w spoinach. W praktyce, właściwe podejście do analizy pęknięć w spoinach, w tym rozróżnienie między ich typami, jest niezbędne do zapewnienia długotrwałej trwałości i bezpieczeństwa wszelkich konstrukcji spawanych. Warto również zaznaczyć, że każdy typ pęknięcia może wymagać innego podejścia w kontekście naprawy lub wzmocnienia spoiny, co podkreśla znaczenie kompetencji w ocenie ich charakterystyki.
