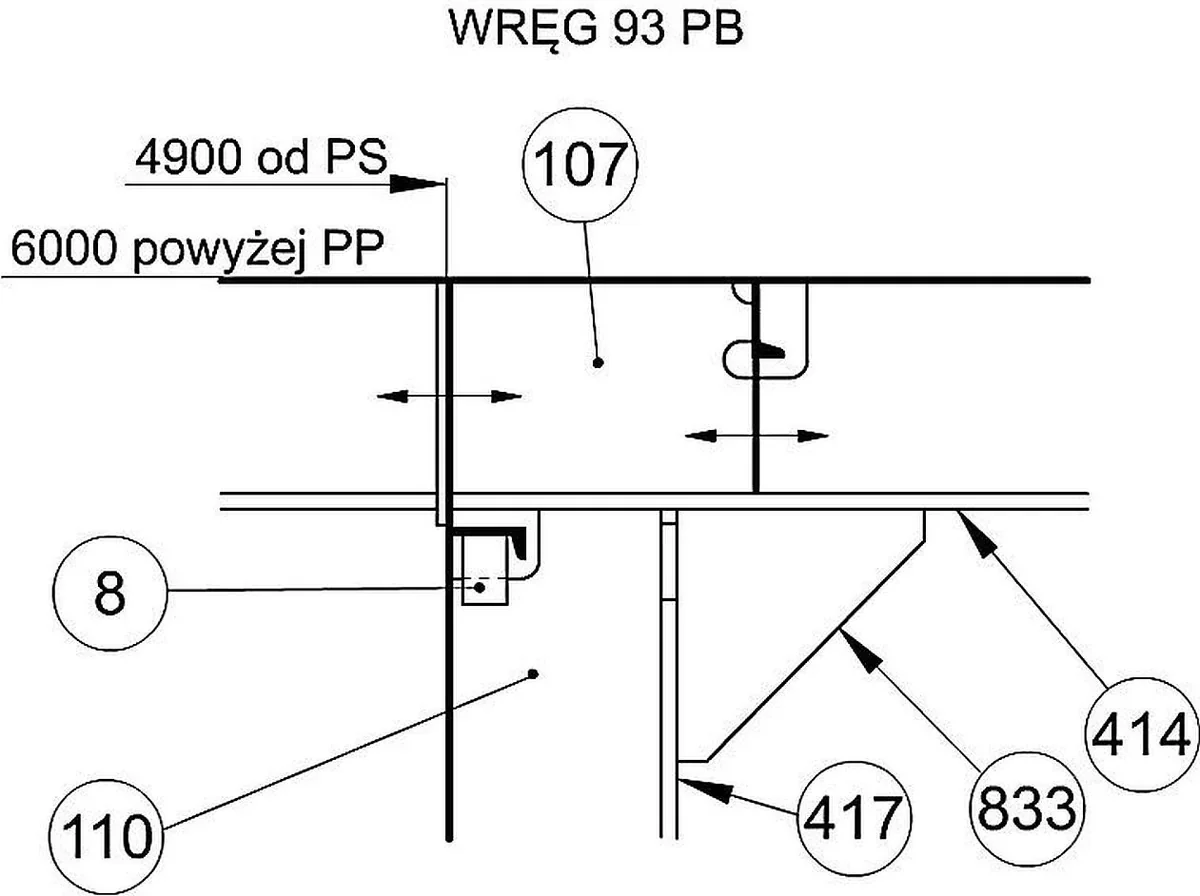

Na przedstawionym rysunku cyfrą 8 oznaczono
A. nakładkę.
B. płytę diamentową.
C. węzłówkę.
D. zakończenie usztywnienia.
Pytanie z egzaminu CKE, styczeń 2019 (arkusz M.22-X-19.01).
Na przedstawionym rysunku cyfrą 8 oznaczono nakładkę, co jest zgodne z powszechnie przyjętymi standardami w inżynierii konstrukcyjnej. Nakładki są istotnymi elementami w wielu zastosowaniach, w tym w budowie połączeń oraz wzmacnianiu konstrukcji. Ich zastosowanie pozwala na zwiększenie wytrzymałości oraz stabilności elementów, co jest kluczowe w przypadku konstrukcji narażonych na obciążenia dynamiczne i statyczne. W praktyce nakładki mogą być stosowane w różnych materiałach, takich jak stal, aluminium czy kompozyty, co pozwala na ich szerokie zastosowanie w przemyśle budowlanym, samochodowym czy lotniczym. W kontekście dobrych praktyk, przy projektowaniu nakładek należy uwzględnić właściwe materiały oraz odpowiednie metody montażu, aby zapewnić maksymalną efektywność i bezpieczeństwo. Znajomość funkcji nakładek oraz ich poprawne zastosowanie w projektach inżynieryjnych są niezbędne dla prawidłowego wykonania konstrukcji oraz spełnienia norm jakościowych i bezpieczeństwa.
Wybór odpowiedzi, która nie wskazuje na nakładkę, prowadzi do kilku powszechnych nieporozumień w zakresie terminologii inżynieryjnej. Węzłówka, jako element konstrukcyjny, zazwyczaj odnosi się do punktu połączenia lub węzła w strukturze, co nie ma zastosowania w kontekście nakładek, które pełnią bardziej funkcjonalną rolę w wzmacnianiu. Płyta diamentowa, z kolei, jest elementem stosowanym głównie w narzędziach skrawających i obróbczych, a nie jako konstrukcja wspierająca. Zrozumienie różnic między tymi elementami jest kluczowe dla poprawnego identyfikowania ich funkcji oraz zastosowania w projektach. Zakończenie usztywnienia odnosi się do procesu stabilizacji struktury, ale nie ma związku z nakładkami, które są używane przed zakończeniem takich procesów. Typowe błędy myślowe prowadzące do tych niepoprawnych odpowiedzi mogą wynikać z mylenia funkcji różnych elementów konstrukcyjnych oraz ich zastosowania w inżynierii. W praktyce, ważne jest, aby przy analizie rysunków technicznych dokładnie rozumieć, jakie elementy są przedstawiane oraz jakie pełnią funkcje w całej konstrukcji, co jest kluczowe dla zapewnienia bezpieczeństwa i efektywności projektów inżynieryjnych.
