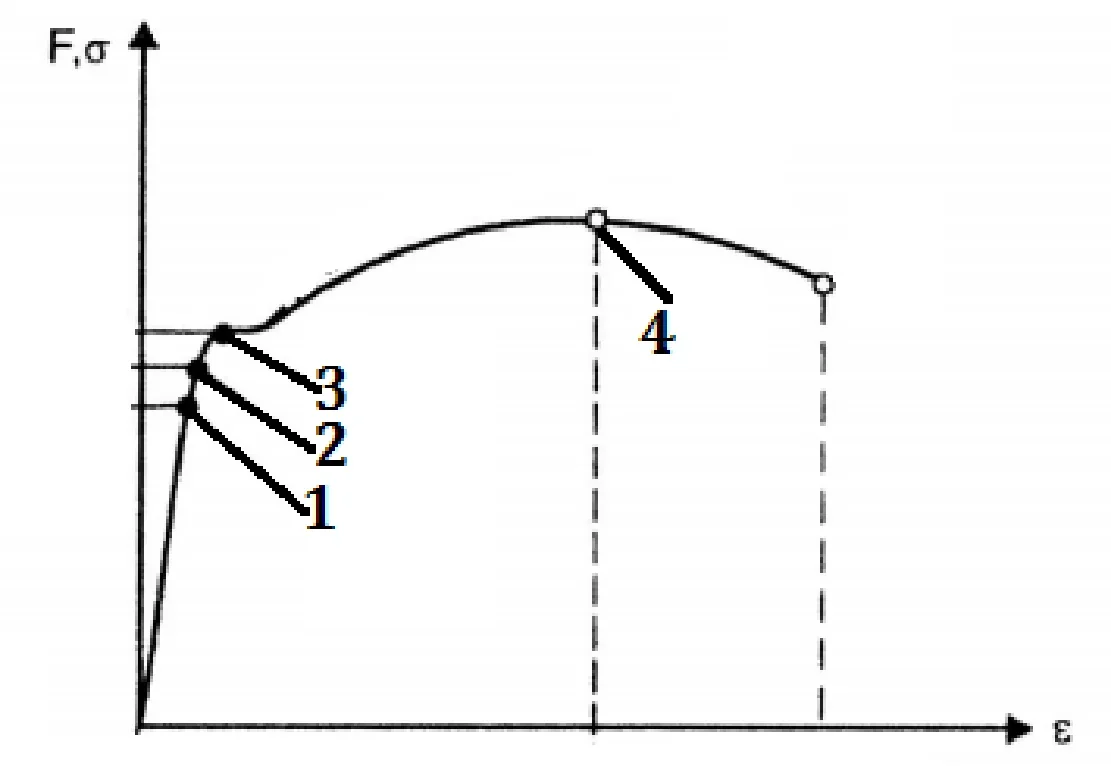

Na przedstawionym wykresie rozciągania stali cyfrą 3 oznaczono granicę
A. proporcjonalności.
B. plastyczności.
C. sprężystości.
D. wytrzymałości.
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz M.23-X-19.06).
Odpowiedź 'plastyczności' jest prawidłowa, ponieważ granica plastyczności to kluczowy punkt na wykresie rozciągania, który wskazuje moment, w którym materiał staje się zdolny do deformacji trwałej. W praktyce, oznacza to, że po przekroczeniu tej granicy, materiał nie wraca do swojego pierwotnego kształtu po usunięciu obciążenia. W przemyśle inżynieryjnym, znajomość granicy plastyczności jest fundamentalna dla projektowania konstrukcji, które muszą wytrzymać określone obciążenia. Na przykład, w budownictwie, stal używana do konstrukcji nośnych musi mieć dobrze określoną granicę plastyczności, aby zapewnić bezpieczeństwo i trwałość. Ustalanie tej wartości opiera się na standardach, takich jak norma PN-EN 1993, które regulują wymagania dotyczące materiałów budowlanych. Ponadto, analiza granicy plastyczności pozwala inżynierom na przewidzenie, jak materiały będą się zachowywać w różnych warunkach, co jest kluczowe dla oceny ich długoterminowej wydajności.
Odpowiedzi opierające się na koncepcjach sprężystości, wytrzymałości i proporcjonalności są mylące i wskazują na wspólne nieporozumienia dotyczące mechaniki materiałów. Sprężystość odnosi się do zdolności materiału do powrotu do pierwotnego kształtu po usunięciu obciążenia. Granica sprężystości to zatem punkt, w którym materiał przestaje zachowywać się w sposób sprężysty, co nie jest tym samym co granica plastyczności. Z kolei wytrzymałość materiału to maksymalne obciążenie, jakie może on wytrzymać przed zniszczeniem, a granica plastyczności pojawia się znacznie wcześniej. Proporcjonalność w kontekście wykresu rozciągania odnosi się do początkowej części krzywej, gdzie odkształcenia są proporcjonalne do zastosowanego obciążenia, co nie ma nic wspólnego z granicą plastyczności. Te różnice są kluczowe, ponieważ błędne zrozumienie tych terminów może prowadzić do poważnych konsekwencji w inżynierii, gdzie precyzyjne określenie właściwości materiałów jest niezbędne do zapewnienia bezpieczeństwa i efektywności konstrukcji. Dla inżynierów, poprawne rozpoznanie tych granic jest istotne nie tylko w kontekście projektowania, ale także w ocenie stanu technicznego eksploatowanych struktur, co podkreśla znaczenie rzetelnej edukacji w zakresie mechaniki materiałów.
