TWO.05Pytanie 1
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Dokumentacja techniczna
Podmiot lub firma współdziałająca z stocznią w procesie wytwarzania kadłuba to
A. armator
B. pracownik stoczni
C. kooperant
D. zleceniodawca
Lista pytań egzaminacyjnych
Część praktyczna egzaminu
TWO.05Pytanie 2
Organizacja budowy, remontu i…
Kategorie: Remont i modernizacja Wyposażenie i instalacje
Pokazany na rysunku przyrząd stosowany w pracach remontowych silnika okrętowego służy do montażu
A. tłoka.
B. oringów.
C. pierścieni.
D. głowicy.
TWO.05Pytanie 3
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Technologie spawalnicze i obróbka
Najlepsze wyniki oczyszczania blach oraz kształtowników z rdzy osiągamy podczas procesu
A. transportu odkrytego
B. transportu i przeładunku na terenie stoczni
C. sezonowania blach w stojakach
D. sezonowania blach w stertach
TWO.05Pytanie 4
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Pomiary i kontrola jakości Technologie spawalnicze i obróbka
Który z wymienionych pomiarów geometrii spoiny przedstawiono na rysunku?
A. Wielkości spoiny pachwinowej.
B. Symetryczności spoiny.
C. Szerokości lica.
D. Wysokości lica spoiny doczołowej.
TWO.05Pytanie 5
Organizacja budowy, remontu i…
Kategorie: Pomiary i kontrola jakości
Do jakich pomiarów wykorzystuje się teodolit?
A. temperaturę gazów
B. średnicę otworów
C. chropowatość powierzchni
D. wartości kątów pionowego i poziomego
TWO.05Pytanie 6
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Technologie spawalnicze i obróbka
Złącze doczołowe typu I przedstawiono na rysunku oznaczonym literą
B.
D.
C.
A.
TWO.05Pytanie 7
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Pomiary i kontrola jakości
Za pomocą przedstawionego na rysunku przyrządu przeprowadza się
A. kontrolę ustawienia tłoka względem głowicy.
B. trasowanie osi na denku tłoka.
C. kontrolę zużycia denka tłoka.
D. docieranie ręczne powierzchni denka tłoka.
TWO.05Pytanie 8
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Technologie spawalnicze i obróbka
Technologiczna kolejność spawania poszycia dennego, przedstawiona na rysunku, jest następująca:
A. 2, 1, 5, 3, 4
B. 1, 3, 2, 4, 5
C. 4, 3, 5, 1, 2
D. 5, 4, 3, 2, 1
TWO.05Pytanie 9
Organizacja budowy, remontu i…
Kategorie: Pomiary i kontrola jakości Technologie spawalnicze i obróbka
Na rysunku pokazano wadę wykrytą podczas badania spoiny pachwinowej, którą jest
A. asymetria spoiny.
B. przeklejenie spoiny.
C. wtrącenie żużla.
D. brak przetopu.
TWO.05Pytanie 10
Organizacja budowy, remontu i…
Kategorie: Wyposażenie i instalacje Pomiary i kontrola jakości
Przedstawiony na rysunku element, stosowany podczas wykonywania prób szczelności instalacji niskociśnieniowych, to
A. kołnierz gumowy.
B. oring.
C. zaślepka ceramiczna.
D. korek.
TWO.05Pytanie 11
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Pomiary i kontrola jakości Technologie spawalnicze i obróbka
Przy kontroli prawidłowego umiejscowienia kokera przed spawaniem należy zweryfikować
A. przecięcie osi kokera z osią pochwy kadłubowej
B. równoległość osi kokera do najbliższej grodzi wzdłużnej
C. prostopadłość osi kokera względem dolnej krawędzi stępki
D. współosiowość osi kokera z maszynką sterową
TWO.05Pytanie 12
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Pomiary i kontrola jakości
W budownictwie okrętowym termin wymiar nominalny oznacza
A. naddatek technologiczny
B. wymiar konstrukcyjny
C. wymiar traserski
D. zapas technologiczny
TWO.05Pytanie 13
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Technologie spawalnicze i obróbka
Jak powinna przebiegać prawidłowa sekwencja działań według wskazówek dotyczących wstępnej obróbki blach i profili?
A. szczotkowanie, walcowanie, suszenie, piaskowanie, opisywanie
B. szczotkowanie, walcowanie, suszenie, opisywanie, piaskowanie
C. szczotkowanie, suszenie, walcowanie, piaskowanie, opisywanie
D. suszenie, szczotkowanie, walcowanie, piaskowanie, opisywanie
TWO.05Pytanie 14
Organizacja budowy, remontu i…
Kategorie: Remont i modernizacja Pomiary i kontrola jakości
Którą metodą wykonano badanie obrazujące uszkodzenie powierzchni tulei cylindrowej silnika?
A. Rentgenowską.
B. Endoskopową.
C. Ultradźwiękową.
D. Wizualną.
TWO.05Pytanie 15
Organizacja budowy, remontu i…
Kategorie: Technologie spawalnicze i obróbka Bezpieczeństwo i przepisy
Przed rozpoczęciem prac spawalniczych w zbiorniku na paliwo powinno się wykonać następujące kroki:
A. opróżnić, umyć, wytrzeć do sucha
B. wypompować paliwo oraz zapewnić odpowiednie oświetlenie
C. wypompować paliwo i przewietrzyć zbiornik
D. opróżnić, umyć, odparować opary i przewietrzyć
TWO.05Pytanie 16
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Technologie spawalnicze i obróbka
Zapasy prefabrykacyjne w sekcji płaskiej, jeżeli nie są potrzebne jako zapasy styku międzysekcyjnego, powinno się odciąć po
A. roztrasowaniu usztywnień na płacie.
B. spawaniu wszystkich elementów, odprężeniu i wyprostowaniu sekcji płaskiej.
C. spawaniu usztywnień ramowych.
D. spawaniu wszystkich elementów na płacie.
TWO.05Pytanie 17
Organizacja budowy, remontu i…
Kategorie: Wyposażenie i instalacje Pomiary i kontrola jakości
Badania ruchu urządzeń sterujących zamontowanych na statku polegają na ocenie
A. wielkości ciśnienia wody działającego na ster
B. wskaźnika przepływu płetwy sterowej
C. trwałości uchwytów do demontażu steru
D. czasu maksymalnego wychylenia steru przy pełnej prędkości
TWO.05Pytanie 18
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Wyposażenie i instalacje
Który element układu napędowego siłowni okrętowej przedstawiono na rysunku?
A. Komorę spalania silnika czterosuwowego.
B. Pompę transportu paliwa.
C. Komorę spalania silnika dwusuwowego.
D. Automatyczny zawór regulujący ciśnienie pary.
TWO.05Pytanie 19
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Pomiary i kontrola jakości
Który typ podpory przedstawiono na rysunku?
A. Skośny.
B. Poziomy.
C. Pionowy.
D. Horyzontalny.
TWO.05Pytanie 20
Organizacja budowy, remontu i…
Kategorie: Remont i modernizacja Dokumentacja techniczna
Dokumenty technologiczne, które definiują poziomy przygotowania powierzchni różnych obszarów statku do malowania, zawierają także
A. metodę obróbki otwartych krawędzi
B. maksymalną wilgotność powietrza przed malowaniem
C. dozwolone zapylenie pomieszczeń przed malowaniem
D. grubość gruntu tymczasowej ochrony pod właściwy lakier
TWO.05Pytanie 21
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Dokumentacja techniczna

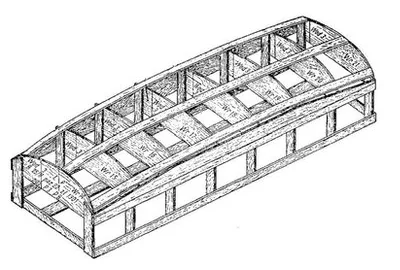

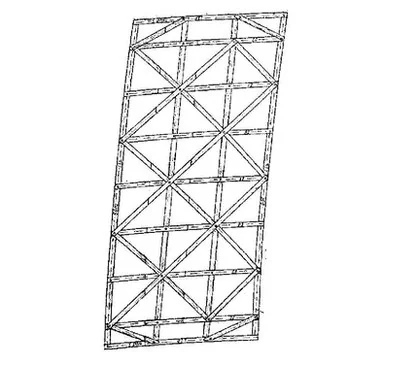

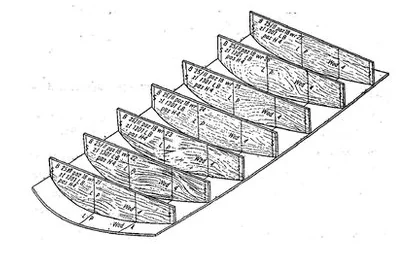

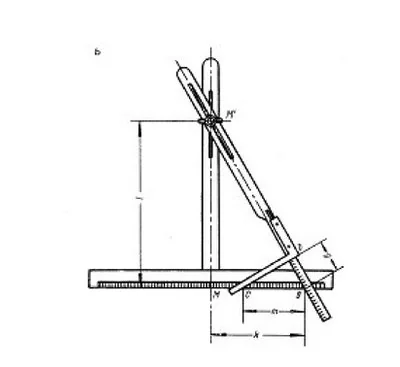

Szablon listwowy przedstawiono na rysunku oznaczonym literą
B.
C.
A.
D.
TWO.05Pytanie 22
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Wyposażenie i instalacje
Jaki typ zaworu przedstawiono na rysunku?
A. Grzybkowy.
B. Hydrauliczny.
C. Motylkowy.
D. Zwrotny.
TWO.05Pytanie 23
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Transport i wodowanie
Na rysunku przedstawiono wodowanie przy użyciu pochylni
A. wzdłużnej półdokowej.
B. bocznej bez zeskoku.
C. bocznej z zeskokiem.
D. wzdłużnej.
TWO.05Pytanie 24
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Wyposażenie i instalacje
Który z elementów silnika przedstawionych na rysunku oznaczono strzałką?
A. Prowadnicę wodzika.
B. Cylinder tłoka.
C. Obudowę łożyska.
D. Głowicę silnika.
TWO.05Pytanie 25
Organizacja budowy, remontu i…
Kategorie: Wyposażenie i instalacje Bezpieczeństwo i przepisy
Jakie urządzenie służy do unieruchomienia łańcucha kotwicznego podczas postoju lub w trakcie rejsu?
A. kotwicy
B. polera
C. szakli
D. stopera
TWO.05Pytanie 26
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Pomiary i kontrola jakości Technologie spawalnicze i obróbka
O ile skurczy się długość ścianki, jeśli każdy przyspaw usztywnienia lub innej konstrukcji, kurczy płytę o 0,5 mm, a każdy styk doczołowy o 1 mm?
A. 5,5 mm
B. 6,0 mm
C. 4,0 mm
D. 5,0 mm
TWO.05Pytanie 27
Organizacja budowy, remontu i…
Kategorie: Pomiary i kontrola jakości Technologie spawalnicze i obróbka
Dzięki endoskopowi można wykonać badanie
A. wewnętrznych uszkodzeń spoiny
B. rentgenowskie połączeń
C. spoin za pomocą ultradźwięków
D. wizualne połączeń w trudno dostępnych lokalizacjach
TWO.05Pytanie 28
Organizacja budowy, remontu i…
Kategorie: Wyposażenie i instalacje
Które z podanych urządzeń jest przeznaczone do oddzielania zawiesin i emulsji w olejach?
A. Skraplacz
B. Filtr
C. Wirówka
D. Parownik
TWO.05Pytanie 29
Organizacja budowy, remontu i…
Kategorie: Remont i modernizacja Bezpieczeństwo i przepisy
Pracownik nadzorujący ma obowiązek uniemożliwić pracownikowi przystąpienie do pracy, jeżeli
A. nie posiada uprawnień do obsługi podnośników
B. wykonuje on prace spawalnicze, a temperatura powietrza spadła poniżej -5°C
C. ma on niewłaściwe zalecenia lekarskie dotyczące wykonywania zadań niezbędnych do realizacji pracy
D. nie wykorzystał przysługujących mu urlopów
TWO.05Pytanie 30
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Wyposażenie i instalacje
Na rysunku przedstawiono urządzenie do napędu statku. Który element urządzenia oznaczono strzałką?
A. Głowicę silnika.
B. Agregat hydrauliczny.
C. Przekładnię.
D. Łożysko główne.
TWO.05Pytanie 31
Organizacja budowy, remontu i…
Kategorie: Wyposażenie i instalacje Bezpieczeństwo i przepisy
Którą instalację pod względem bezpieczeństwa należy starannie odtłuścić przed jej uzupełnieniem?
A. Acetylenu
B. Tlenu
C. Paliwa
D. Dwutlenku węgla
TWO.05Pytanie 32
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Technologie spawalnicze i obróbka
Spawanie TIG (141) odnosi się do spawania łukowego z użyciem elektrody
A. nietopliwą wolframową w atmosferze gazu aktywnego
B. topliwą w atmosferze gazu obojętnego
C. nietopliwą wolframową w atmosferze gazu obojętnego
D. topliwą w atmosferze gazu aktywnego
TWO.05Pytanie 33
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Technologie spawalnicze i obróbka Dokumentacja techniczna
Deformacje technologiczne kadłuba statku mogą wystąpić na skutek
A. nieprawidłowej technologii spawania
B. niedoboru wentylacji nawiewno-wyciągowej podczas montażu kadłuba
C. nachylenia pochylni
D. źle sporządzonej dokumentacji konstrukcyjnej
TWO.05Pytanie 34
Organizacja budowy, remontu i…
Kategorie: Remont i modernizacja Dokumentacja techniczna
Fragment prac zapisany w dokumentacji pod numerem 116 dotyczy
| ... 116. Kosze kingstonowe denne SG – 2 szt. Ø 200 mm, wys. 450 mm a) otwarcie kingstonów – 2 szt. b) wyczyszczenie powierzchni wewnętrznych c) pomalowanie farbą anty-porostową d) ponowne zamknięcie kingstonów – 2 szt. na nowych uszczelkach e) sprawdzenie szczelności ... |
A. wykazu prac do prób statku na uwięzi.
B. specyfikacji remontowej.
C. technologii montażu kołnierzy.
D. kolejności zadań przed wodowaniem.
TWO.05Pytanie 35
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Dokumentacja techniczna Transport i wodowanie
Terminem, który nie znajduje się w harmonogramie budowy jednostki jest termin
A. zdania jednostki armatorowi.
B. wodowania jednostki.
C. wykonania montażu silnika.
D. rozpoczęcia obróbki blach.
TWO.05Pytanie 36
Organizacja budowy, remontu i…
Kategorie: Wyposażenie i instalacje
Kotwicę Danfortha przedstawiono na rysunku oznaczonym literą
D.
B.
C.
A.
TWO.05Pytanie 37
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Technologie spawalnicze i obróbka
Część konstrukcji określana jako zbrojenie kadłuba statku to
A. znaki zanurzenia
B. rury spiro
C. przejścia grodziowe
D. wiązania kadłuba
TWO.05Pytanie 38
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Wyposażenie i instalacje
Aby zapewnić efektywny rozkład obciążeń dla urządzeń cumowniczych w konstrukcji kadłuba, powinny one być
A. instalowane na grodziach lub ściankach łączących dno z pokładem
B. wspierane przez płytę diamentową i pilersem
C. umieszczone na wzdłużnikach, pokładnikach i/lub wiązarach
D. umiejscowione na płycie o grubości co najmniej 25 mm
TWO.05Pytanie 39
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Remont i modernizacja Technologie spawalnicze i obróbka
Na rysunku przedstawiony jest przyrząd
A. do rozpinania sprężyn dławicy drąga tłoka.
B. zabezpieczający skręcenie drąga tłoka w dławicy.
C. zabezpieczający skręcenie tulei z cylindrem.
D. rozporowy do wymiany pierścieni tłoka.
TWO.05Pytanie 40
Organizacja budowy, remontu i…
Kategorie: Remont i modernizacja Technologie spawalnicze i obróbka
Podstawowym narzędziem stosowanym przy wymianie denka tłoka silnika jest
A. giętarka ręczna do rur
B. gwintownica dwuramienna
C. nożyce do cięcia gumy
D. klucz dynamometryczny
