Question 1

TKO.05 Pytanie 1

Kategorie: Ochrona i bezpieczeństwo Materiały i osprzęt

Montaż i eksploatacja sieci z…

Zamieszczone na rysunku kleszcze izolacyjne nie są stosowane do

Answer

A. nakładania i zdejmowania osłon izolacyjnych.

B. zakładania i wyjmowania wkładek bezpiecznikowych.

C. stawiania przegród izolacyjnych.

D. potwierdzania braku napięcia.

Question 2

TKO.05 Pytanie 2

Kategorie: Sieci trakcyjne Urządzenia zasilające

Montaż i eksploatacja sieci z…

Jakie odłączniki umożliwiają połączenie sąsiadujących sekcji zasilania sieci trakcyjnej w podstacji?

Answer

A. T150-1 i T 155-1

Question 3

TKO.05 Pytanie 3

Kategorie: Sieci trakcyjne Urządzenia zasilające Konserwacja i naprawy

Montaż i eksploatacja sieci z…

Na rysunku zaznaczono strzałką

Answer

A. system wspomagania układu napędowego iglicy.

B. napęd pomocniczy zwrotnicy.

C. skrzynkę bezpiecznikową urządzeń elektrycznych rozjazdu.

D. zestaw transformatorów separacyjnych elektrycznego ogrzewania rozjazdu.

Question 4

TKO.05 Pytanie 4

Kategorie: Urządzenia zasilające Materiały i osprzęt

Montaż i eksploatacja sieci z…

Przedstawione obok dane dotyczą

LK 40
I_n 40 A
U₁ 690 V
U₂ 400 V
50/60 Hz
I_s
AC - 3 38 A 18,5 kW
AC - 4 16 A 7,5 kW

Answer

A. łącznika.

Question 5

TKO.05 Pytanie 5

Kategorie: Urządzenia zasilające Dokumentacja i oznaczenia

Montaż i eksploatacja sieci z…

Z dokumentacji technicznej transformatora rozdzielczego wynika, że uzwojenie strony górnego napięcia połączone jest w

Dane techniczne transformatora rozdzielczego
Typ TNOSCT
Moc 2500 kVA
Napięcie górne 21000 V
Napięcie dolne 400 V
Regulacja napięcia +2,5%-3x2,5%
Układ połączeń Dyn5
Napięcie zwarcia 6%
Straty jałowe 2500 W
Straty obciążeniowe 26500W

Answer

A. trójkąt.

Question 6

TKO.05 Pytanie 6

Kategorie: Sieci trakcyjne Urządzenia zasilające

Montaż i eksploatacja sieci z…

Jaka jest funkcja ogranicznika przepięć w sieci trakcyjnej?

Answer

A. Zwiększa prąd płynący w obwodzie

B. Zmniejsza rezystancję przewodów

C. Stabilizuje napięcie w sieci

D. Chroni urządzenia przed nagłymi wzrostami napięcia

Question 7

TKO.05 Pytanie 7

Kategorie: Ochrona i bezpieczeństwo Materiały i osprzęt

Montaż i eksploatacja sieci z…

Jaki jest minimalny dozwolony przekrój miedzianego przewodu PEN w instalacji elektrycznej typu TN-C?

A. 16 mm2

B. 1,5 mm2

C. 2,5 mm2

D. 10 mm2

Answer

A. metalohalogenkową.

Answer

A. uziemieniu kabli zasilaczy przy sieci trakcyjnej i głowic kablowych w rozdzielni 3 kV

B. stwierdzeniu prawidłowego stanu połączeń kabli uziemiających kabinę z szynami torowymi

C. otwarciu odłączników kabli zasilaczy przy sieci trakcyjnej

D. sprawdzeniu stanu połączeń uziemiających wewnątrz kabiny

Answer

A. uchwyt do połączeń równoległych przewodu z liną nośną.

Answer

A. spadku efektywności transformatora

B. zwarcia w przewodach uziemienia

C. zwarcia w uzwojeniach transformatora

D. zadziałania przekaźnika kontroli temperatury

Answer

A. przeformowaniem elektrod

B. eksplozją akumulatora

C. wielokrotnym wzrostem napięcia na terminalach akumulatora

D. podwyższeniem pojemności akumulatora powyżej wartości znamionowej

Answer

A. przeciążeniową.

Answer

A. poprzez podanie numeru słupa od miejsca rozpoczęcia inspekcji

B. poprzez wpisanie numeru linii kolejowej, lokalizacji konstrukcji wsporczej oraz numeru sekcji

C. poprzez wpisanie numeru najbliższego odłącznika słupowego

D. poprzez podanie numeru linii, w której to występuje

Answer

A. kradzież liny uszynnienia grupowego.

Answer

A. Zdejmowanie odłączników kabli zasilających przy sieci trakcyjnej

B. Weryfikacja stanu połączeń uszyniających w obrębie kabiny

C. Uszynienie kabli zasilających przy sieci trakcyjnej

D. Kontrola stanu połączeń kabli uszyniających kabinę z torami

Answer

A. odcinka kabla oraz zgrzewarki

B. odcinka kabla zakończonego głowicami

C. dwóch muf kablowych i odcinka kabla

D. mufy rozgałęźnej oraz odcinka kabla

Answer

A. 4900 mm-+5 200 mm

Answer

A. 0,20 Ω

Answer

A. Trójfazowy wyłącznik różnicowoprądowy.

B. Jednofazowy wyłącznik nadmiarowy.

C. Trójfazowy wyłącznik nadmiarowy.

D. Jednofazowy wyłącznik nadmiarowo-różnicowy.

Answer

A. jednofazowy wyłącznik nadprądowy.

B. trójfazowy wyłącznik nadprądowy.

C. jednofazowy wyłącznik różnicowoprądowy.

D. trójfazowy wyłącznik różnicowoprądowy.

Answer

A. umieszczenie szczelnej misy pod kadzią transformatora

B. wykonanie drzwi z blachy stalowej otwierających się na zewnątrz

C. budowanie komory z materiałów niepalnych bez okien

D. umieszczanie dwóch transformatorów w tej samej komorze

Answer

A. Omomierz

Answer

A. dwa druty jezdne z miedzi srebrowej o przekroju 150 mm2

B. jedną linę nośną z miedzi utwardzonej o przekroju 150 mm2

C. dwie liny nośne z miedzi srebrowej o przekroju 120 mm2

D. jeden drut jezdny z miedzi utwardzonej o przekroju 120 mm2

Answer

A. wystąpi chwilowy zanik napięcia przy jeździe na tor boczny.

Answer

A. w systemie ogrzewania i wentylacji

B. w obwodzie monitorowania podstacji

C. w instalacji oświetlenia podstacji

D. w obwodzie filtra gamma

Answer

A. napięcie zasilające 12V DC oraz prąd wyjściowy 10A

B. napięcie zasilające 110V DC oraz prąd wyjściowy 5A

C. napięcie wyjściowe 12V DC oraz prąd wyjściowy 10A

D. napięcie zasilające 110V DC oraz prąd zasilający 5A

Answer

A. spowodowanie zwarcia dwóch sąsiadujących faz

Answer

A. kamerę termowizyjną

Answer

A. usunięcia kabli uziemiających kabinę sekcyjną

B. otwarcia odłączników kabli zasilających przy sieci trakcyjnej

C. przeprowadzenia pomiaru rezystancji uziemienia kabiny

D. zatrzymania odłączników kabli zasilających na słupach trakcyjnych

Answer

A. transformator.

Answer

A. areometr

Answer

A. żółtym

Answer

A. zbyt niski pobór prądu przez odbierak

B. niedostatek smarowania nakładki ślizgacza

C. oblodzenie przewodów jezdnych

D. graniczne zużycie przewodów jezdnych

Question 8

TKO.05 Pytanie 8

Kategorie: Pomiary elektryczne Ochrona i bezpieczeństwo

Montaż i eksploatacja sieci z…

W przypadku instalacji elektrycznych w pomieszczeniach z obecnością substancji żrących, kontrole skuteczności ochrony przeciwporażeniowej powinny się odbywać nie rzadziej niż co

A. 5 lat

B. 3 lata

C. 1 rok

D. 2 lata

Question 9

TKO.05 Pytanie 9

Kategorie: Urządzenia zasilające Materiały i osprzęt

Montaż i eksploatacja sieci z…

Na rysunku przedstawiono lampę

Question 10

TKO.05 Pytanie 10

Kategorie: Urządzenia zasilające Pomiary elektryczne Ochrona i bezpieczeństwo

Montaż i eksploatacja sieci z…

Wstęp do sekcji niskonapięciowej kabiny z systemem ochrony przed porażeniem elektrycznym przez uziemienie jest możliwy po wcześniejszym

Question 11

TKO.05 Pytanie 11

Kategorie: Sieci trakcyjne Materiały i osprzęt

Montaż i eksploatacja sieci z…

Na zdjęciu przedstawiono

Question 12

TKO.05 Pytanie 12

Kategorie: Sieci trakcyjne Urządzenia zasilające Dokumentacja i oznaczenia

Montaż i eksploatacja sieci z…

Jakie numery przydzielono odłącznikom przewodów zasilających w podstacji trakcyjnej toru głównego nieparzystego, znajdującego się po stronie wjazdowej i wyjazdowej ze stacji?

A. 10, 30

B. 3, 7, 17, 101

C. 20, 40

D. 101, 102, 107

Question 13

TKO.05 Pytanie 13

Kategorie: Sieci trakcyjne Materiały i osprzęt

Montaż i eksploatacja sieci z…

Na rysunku zamieszczono kabel oznaczany symbolem literowym

A. YDY

B. YAKY

C. YKY

D. YALY

Question 14

TKO.05 Pytanie 14

Kategorie: Urządzenia zasilające Konserwacja i naprawy

Montaż i eksploatacja sieci z…

Jednym z zadań eksploatacyjnych w stacjach transformacyjnych jest regularna kontrola wentylacji transformatora. Niedostateczny napływ powietrza chłodzącego doprowadzi do

Question 15

TKO.05 Pytanie 15

Kategorie: Urządzenia zasilające Ochrona i bezpieczeństwo

Montaż i eksploatacja sieci z…

Długotrwałe ładowanie akumulatora kwasowego prądem znacznie przewyższającym wartość podaną w instrukcji obsługi może skutkować

Question 16

TKO.05 Pytanie 16

Kategorie: Urządzenia zasilające Materiały i osprzęt Konserwacja i naprawy

Montaż i eksploatacja sieci z…

Jaką wkładkę topikową należy użyć w miejsce uszkodzonej, aby zabezpieczać silniki z niepełnozakresowym wyłączaniem, jeśli wskaźnik zadziałania ma kolor niebieski?

A. aM20

B. gM25

C. gG25

D. aG20

Question 17

TKO.05 Pytanie 17

Kategorie: Urządzenia zasilające Ochrona i bezpieczeństwo

Montaż i eksploatacja sieci z…

Przedstawione na rysunku urządzenie stanowi ochronę

Question 18

TKO.05 Pytanie 18

Kategorie: Sieci trakcyjne Dokumentacja i oznaczenia Konserwacja i naprawy

Montaż i eksploatacja sieci z…

Podczas inspekcji sieci trakcyjnej na szlaku jednotorowym zauważono uszkodzenie izolatora ukośnika. Jak należy udokumentować miejsce jego uszkodzenia?

Question 19

TKO.05 Pytanie 19

Kategorie: Sieci trakcyjne Konserwacja i naprawy

Montaż i eksploatacja sieci z…

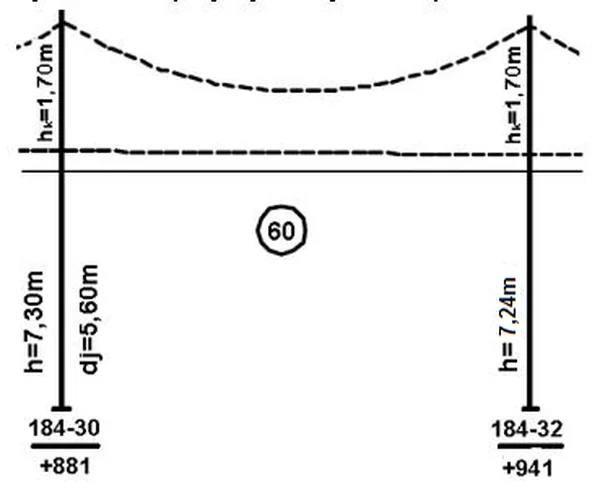

Podczas przeprowadzania przeglądu sieci trakcyjnej przedstawionej na rysunku stwierdzono

Question 20

TKO.05 Pytanie 20

Kategorie: Sieci trakcyjne Ochrona i bezpieczeństwo Konserwacja i naprawy

Montaż i eksploatacja sieci z…

Która z poniższych czynności nie jest konieczna do wykonania podczas konserwacji wyłącznika szybkiego z kabiny sekcyjnej, który jest wyposażony w system ochrony przeciwporażeniowej przez uszynienie, w sytuacji, gdy wyłącznik został zamontowany na ruchomym wózku pozwalającym na wysprzęglenie z toru głównego oraz wyprowadzenie z pola celki do konserwacji?

Question 21

TKO.05 Pytanie 21

Kategorie: Materiały i osprzęt Konserwacja i naprawy

Montaż i eksploatacja sieci z…

Aby naprawić uszkodzony kabel, który został ułożony bez zapasu podczas robót ziemnych, co należy zastosować?

Question 22

TKO.05 Pytanie 22

Kategorie: Sieci trakcyjne Urządzenia zasilające

Montaż i eksploatacja sieci z…

Jakie są dopuszczalne wartości normalnej wysokości zawieszenia przewodu jezdnego w sieci tramwajowej w Polsce przy zasilaniu napięciem 600 VDC lub 750 VDC?

Question 23

TKO.05 Pytanie 23

Kategorie: Urządzenia zasilające Pomiary elektryczne Ochrona i bezpieczeństwo

Montaż i eksploatacja sieci z…

W systemie elektrycznym dokonano pomiaru rezystancji uziemienia metodą techniczną i uzyskano następujące dane: U = 2,5 V, I = 0,50 A. Jaka jest wartość rezystancji uziemienia?

Question 24

TKO.05 Pytanie 24

Kategorie: Ochrona i bezpieczeństwo Dokumentacja i oznaczenia

Montaż i eksploatacja sieci z…

Reguły bezpiecznej pracy w otoczeniu urządzeń sieci trakcyjnej oraz linii zasilających nietrakcyjnych, zbudowanych na konstrukcjach sieci jezdnej, są określone w dokumentacji

A. EBH-la

B. le-l

C. Iet-2

D. BHP-la

Question 25

TKO.05 Pytanie 25

Kategorie: Urządzenia zasilające Materiały i osprzęt

Montaż i eksploatacja sieci z…

Który element instalacji elektrycznej przedstawiono na rysunku?

Question 26

TKO.05 Pytanie 26

Kategorie: Sieci trakcyjne Urządzenia zasilające

Montaż i eksploatacja sieci z…

Na rysunku przedstawiono

Question 27

TKO.05 Pytanie 27

Kategorie: Urządzenia zasilające Ochrona i bezpieczeństwo

Montaż i eksploatacja sieci z…

Podczas instalacji transformatorów olejowych w stacjach wewnętrznych nie jest dozwolone

Question 28

TKO.05 Pytanie 28

Kategorie: Pomiary elektryczne Ochrona i bezpieczeństwo Materiały i osprzęt

Montaż i eksploatacja sieci z…

Który z wymienionych przyrządów pozwala na bezpośrednie ustalenie braku ciągłości przewodu ochronnego?

Question 29

TKO.05 Pytanie 29

Kategorie: Sieci trakcyjne Materiały i osprzęt

Montaż i eksploatacja sieci z…

W systemie YCS120 – 2CS150 wykorzystano

Question 30

TKO.05 Pytanie 30

Kategorie: Sieci trakcyjne Urządzenia zasilające Ochrona i bezpieczeństwo

Montaż i eksploatacja sieci z…

Wskaźnik przedstawiony na rysunku odnoszący się do prawego skrajnego toru i kierunku jazdy na wprost informuje o tym, że

Question 31

TKO.05 Pytanie 31

Kategorie: Urządzenia zasilające Materiały i osprzęt Konserwacja i naprawy

Montaż i eksploatacja sieci z…

Należy wymienić przepalony bezpiecznik topikowy 100A kondensatorów w podstacji trakcyjnej

Question 32

TKO.05 Pytanie 32

Kategorie: Urządzenia zasilające Dokumentacja i oznaczenia

Montaż i eksploatacja sieci z…

Co oznacza symbol ZM12V10A-151B na zasilaczu buforowym w odniesieniu do napięcia?

Question 33

TKO.05 Pytanie 33

Kategorie: Urządzenia zasilające Ochrona i bezpieczeństwo

Montaż i eksploatacja sieci z…

Przycisk TEST w wyłącznikach różnicowo-prądowych pozwala na weryfikację prawidłowego działania urządzenia poprzez

Question 34

TKO.05 Pytanie 34

Kategorie: Sieci trakcyjne Urządzenia zasilające Pomiary elektryczne

Montaż i eksploatacja sieci z…

Aby zidentyfikować obiekty o wyższej temperaturze w działającej rozdzielnicy, jakie urządzenie powinno wykorzystać własne potrzeby podstacji trakcyjnej?

Question 35

TKO.05 Pytanie 35

Kategorie: Urządzenia zasilające Pomiary elektryczne Materiały i osprzęt

Montaż i eksploatacja sieci z…

Przedstawiona na rysunku wkładka bezpiecznikowa jest przeznaczona na prąd znamionowy do wysokości

A. 115 kA

B. 16 A

C. 10 A

D. 500 V

Question 36

TKO.05 Pytanie 36

Kategorie: Urządzenia zasilające Pomiary elektryczne Ochrona i bezpieczeństwo

Montaż i eksploatacja sieci z…

Czy praca w kabinie sekcyjnej jest dopuszczalna po zrealizowaniu wymogu, który dotyczy

Question 37

TKO.05 Pytanie 37

Kategorie: Sieci trakcyjne Urządzenia zasilające

Montaż i eksploatacja sieci z…

Na rysunkach przedstawiono

Question 38

TKO.05 Pytanie 38

Kategorie: Urządzenia zasilające Pomiary elektryczne

Montaż i eksploatacja sieci z…

Jakim urządzeniem można zmierzyć poziom naładowania akumulatorów kwasowych w stacji trakcyjnej?

Question 39

TKO.05 Pytanie 39

Kategorie: Ochrona i bezpieczeństwo Dokumentacja i oznaczenia

Montaż i eksploatacja sieci z…

Na pojeździe używanym do pracy pod napięciem pomost do przechodzenia oznaczony jest kolorem

Question 40

TKO.05 Pytanie 40

Kategorie: Sieci trakcyjne Urządzenia zasilające Konserwacja i naprawy

Montaż i eksploatacja sieci z…

Filtrowanie pytań

Zamieszczone na rysunku kleszcze izolacyjne nie są stosowane do

Jakie odłączniki umożliwiają połączenie sąsiadujących sekcji zasilania sieci trakcyjnej w podstacji?

Na rysunku zaznaczono strzałką

Przedstawione obok dane dotyczą

LK 40
I_n 40 A
U₁ 690 V
U₂ 400 V
50/60 Hz
I_s
AC - 3 38 A 18,5 kW
AC - 4 16 A 7,5 kW

Jaka jest funkcja ogranicznika przepięć w sieci trakcyjnej?

Jaki jest minimalny dozwolony przekrój miedzianego przewodu PEN w instalacji elektrycznej typu TN-C?

W przypadku instalacji elektrycznych w pomieszczeniach z obecnością substancji żrących, kontrole skuteczności ochrony przeciwporażeniowej powinny się odbywać nie rzadziej niż co

Na rysunku przedstawiono lampę

Wstęp do sekcji niskonapięciowej kabiny z systemem ochrony przed porażeniem elektrycznym przez uziemienie jest możliwy po wcześniejszym

Na zdjęciu przedstawiono

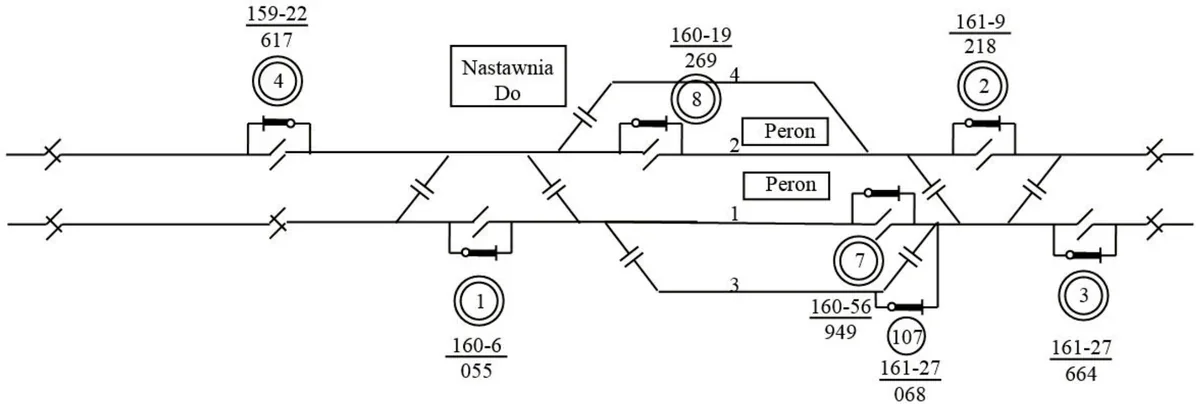

Jakie numery przydzielono odłącznikom przewodów zasilających w podstacji trakcyjnej toru głównego nieparzystego, znajdującego się po stronie wjazdowej i wyjazdowej ze stacji?

Na rysunku zamieszczono kabel oznaczany symbolem literowym

Jednym z zadań eksploatacyjnych w stacjach transformacyjnych jest regularna kontrola wentylacji transformatora. Niedostateczny napływ powietrza chłodzącego doprowadzi do

Długotrwałe ładowanie akumulatora kwasowego prądem znacznie przewyższającym wartość podaną w instrukcji obsługi może skutkować

Jaką wkładkę topikową należy użyć w miejsce uszkodzonej, aby zabezpieczać silniki z niepełnozakresowym wyłączaniem, jeśli wskaźnik zadziałania ma kolor niebieski?

Przedstawione na rysunku urządzenie stanowi ochronę

Podczas inspekcji sieci trakcyjnej na szlaku jednotorowym zauważono uszkodzenie izolatora ukośnika. Jak należy udokumentować miejsce jego uszkodzenia?

Podczas przeprowadzania przeglądu sieci trakcyjnej przedstawionej na rysunku stwierdzono

Aby naprawić uszkodzony kabel, który został ułożony bez zapasu podczas robót ziemnych, co należy zastosować?

Jakie są dopuszczalne wartości normalnej wysokości zawieszenia przewodu jezdnego w sieci tramwajowej w Polsce przy zasilaniu napięciem 600 VDC lub 750 VDC?

W systemie elektrycznym dokonano pomiaru rezystancji uziemienia metodą techniczną i uzyskano następujące dane: U = 2,5 V, I = 0,50 A. Jaka jest wartość rezystancji uziemienia?

Reguły bezpiecznej pracy w otoczeniu urządzeń sieci trakcyjnej oraz linii zasilających nietrakcyjnych, zbudowanych na konstrukcjach sieci jezdnej, są określone w dokumentacji

Który element instalacji elektrycznej przedstawiono na rysunku?

Na rysunku przedstawiono

Podczas instalacji transformatorów olejowych w stacjach wewnętrznych nie jest dozwolone

Który z wymienionych przyrządów pozwala na bezpośrednie ustalenie braku ciągłości przewodu ochronnego?

W systemie YCS120 – 2CS150 wykorzystano

Wskaźnik przedstawiony na rysunku odnoszący się do prawego skrajnego toru i kierunku jazdy na wprost informuje o tym, że

Należy wymienić przepalony bezpiecznik topikowy 100A kondensatorów w podstacji trakcyjnej

Co oznacza symbol ZM12V10A-151B na zasilaczu buforowym w odniesieniu do napięcia?

Przycisk TEST w wyłącznikach różnicowo-prądowych pozwala na weryfikację prawidłowego działania urządzenia poprzez

Aby zidentyfikować obiekty o wyższej temperaturze w działającej rozdzielnicy, jakie urządzenie powinno wykorzystać własne potrzeby podstacji trakcyjnej?

Przedstawiona na rysunku wkładka bezpiecznikowa jest przeznaczona na prąd znamionowy do wysokości

Czy praca w kabinie sekcyjnej jest dopuszczalna po zrealizowaniu wymogu, który dotyczy

Na rysunkach przedstawiono

Jakim urządzeniem można zmierzyć poziom naładowania akumulatorów kwasowych w stacji trakcyjnej?

Na pojeździe używanym do pracy pod napięciem pomost do przechodzenia oznaczony jest kolorem

Łuk elektryczny pojawiający się w miejscu kontaktu nakładki ślizgacza odbieraka prądu z torami jezdnymi w zimowych warunkach zazwyczaj wskazuje na

LK 40 I_n 40 A U₁ 690 V U₂ 400 V 50/60 Hz
	I_s
AC - 3	38 A	18,5 kW
AC - 4	16 A	7,5 kW

Dane techniczne transformatora rozdzielczego
Typ	TNOSCT
Moc	2500 kVA
Napięcie górne	21000 V
Napięcie dolne	400 V
Regulacja napięcia	+2,5%-3x2,5%
Układ połączeń	Dyn5
Napięcie zwarcia	6%
Straty jałowe	2500 W
Straty obciążeniowe	26500W

Filtrowanie pytań

Zamieszczone na rysunku kleszcze izolacyjne nie są stosowane do

Jakie odłączniki umożliwiają połączenie sąsiadujących sekcji zasilania sieci trakcyjnej w podstacji?

Na rysunku zaznaczono strzałką

Przedstawione obok dane dotyczą LK 40 In 40 A U1 690 V U2 400 V 50/60 HzIsAC - 338 A18,5 kWAC - 416 A7,5 kW

Jaka jest funkcja ogranicznika przepięć w sieci trakcyjnej?

Jaki jest minimalny dozwolony przekrój miedzianego przewodu PEN w instalacji elektrycznej typu TN-C?

W przypadku instalacji elektrycznych w pomieszczeniach z obecnością substancji żrących, kontrole skuteczności ochrony przeciwporażeniowej powinny się odbywać nie rzadziej niż co

Na rysunku przedstawiono lampę

Wstęp do sekcji niskonapięciowej kabiny z systemem ochrony przed porażeniem elektrycznym przez uziemienie jest możliwy po wcześniejszym

Na zdjęciu przedstawiono

Jakie numery przydzielono odłącznikom przewodów zasilających w podstacji trakcyjnej toru głównego nieparzystego, znajdującego się po stronie wjazdowej i wyjazdowej ze stacji?

Na rysunku zamieszczono kabel oznaczany symbolem literowym

Jednym z zadań eksploatacyjnych w stacjach transformacyjnych jest regularna kontrola wentylacji transformatora. Niedostateczny napływ powietrza chłodzącego doprowadzi do

Długotrwałe ładowanie akumulatora kwasowego prądem znacznie przewyższającym wartość podaną w instrukcji obsługi może skutkować

Jaką wkładkę topikową należy użyć w miejsce uszkodzonej, aby zabezpieczać silniki z niepełnozakresowym wyłączaniem, jeśli wskaźnik zadziałania ma kolor niebieski?

Przedstawione na rysunku urządzenie stanowi ochronę

Podczas inspekcji sieci trakcyjnej na szlaku jednotorowym zauważono uszkodzenie izolatora ukośnika. Jak należy udokumentować miejsce jego uszkodzenia?

Podczas przeprowadzania przeglądu sieci trakcyjnej przedstawionej na rysunku stwierdzono

Aby naprawić uszkodzony kabel, który został ułożony bez zapasu podczas robót ziemnych, co należy zastosować?

Jakie są dopuszczalne wartości normalnej wysokości zawieszenia przewodu jezdnego w sieci tramwajowej w Polsce przy zasilaniu napięciem 600 VDC lub 750 VDC?

W systemie elektrycznym dokonano pomiaru rezystancji uziemienia metodą techniczną i uzyskano następujące dane: U = 2,5 V, I = 0,50 A. Jaka jest wartość rezystancji uziemienia?

Reguły bezpiecznej pracy w otoczeniu urządzeń sieci trakcyjnej oraz linii zasilających nietrakcyjnych, zbudowanych na konstrukcjach sieci jezdnej, są określone w dokumentacji

Który element instalacji elektrycznej przedstawiono na rysunku?

Na rysunku przedstawiono

Podczas instalacji transformatorów olejowych w stacjach wewnętrznych nie jest dozwolone

Który z wymienionych przyrządów pozwala na bezpośrednie ustalenie braku ciągłości przewodu ochronnego?

W systemie YCS120 – 2CS150 wykorzystano

Wskaźnik przedstawiony na rysunku odnoszący się do prawego skrajnego toru i kierunku jazdy na wprost informuje o tym, że

Należy wymienić przepalony bezpiecznik topikowy 100A kondensatorów w podstacji trakcyjnej

Co oznacza symbol ZM12V10A-151B na zasilaczu buforowym w odniesieniu do napięcia?

Przycisk TEST w wyłącznikach różnicowo-prądowych pozwala na weryfikację prawidłowego działania urządzenia poprzez

Aby zidentyfikować obiekty o wyższej temperaturze w działającej rozdzielnicy, jakie urządzenie powinno wykorzystać własne potrzeby podstacji trakcyjnej?

Przedstawiona na rysunku wkładka bezpiecznikowa jest przeznaczona na prąd znamionowy do wysokości

Czy praca w kabinie sekcyjnej jest dopuszczalna po zrealizowaniu wymogu, który dotyczy

Na rysunkach przedstawiono

Jakim urządzeniem można zmierzyć poziom naładowania akumulatorów kwasowych w stacji trakcyjnej?

Na pojeździe używanym do pracy pod napięciem pomost do przechodzenia oznaczony jest kolorem

Łuk elektryczny pojawiający się w miejscu kontaktu nakładki ślizgacza odbieraka prądu z torami jezdnymi w zimowych warunkach zazwyczaj wskazuje na

Przedstawione obok dane dotyczą

LK 40
I_n 40 A
U₁ 690 V
U₂ 400 V
50/60 Hz
I_s
AC - 3 38 A 18,5 kW
AC - 4 16 A 7,5 kW
