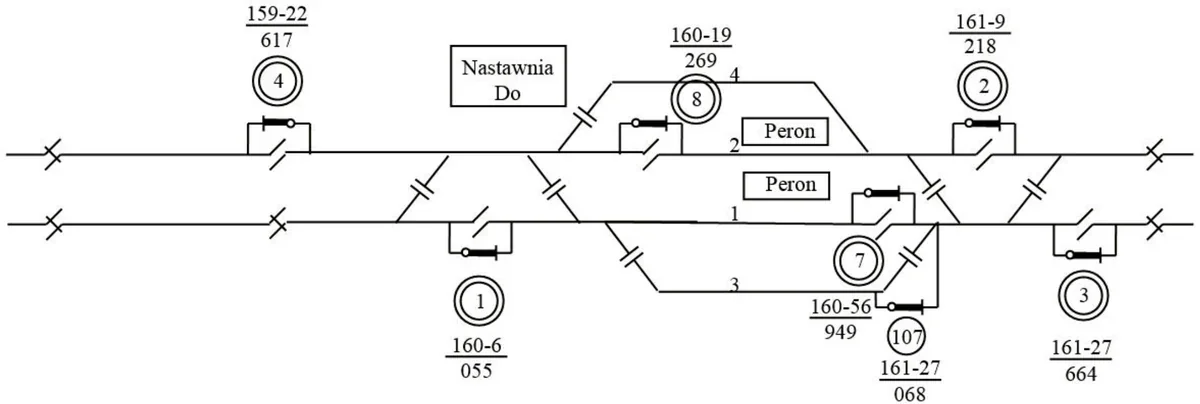

Jaka jest nazwa pokazanego na rysunku dokumentu należącego do dokumentacji utrzymania sieci trakcyjnej?
A. Schemat sekcjonowania sieci trakcyjnej.
B. Projekt sieci, według którego sieć została wybudowana.
C. Rysunek konstrukcyjny sieci jezdnej
D. Plan izolacji torów i rozjazdów.
Pytanie z egzaminu CKE, styczeń 2016 (arkusz E.25-X-16.01).
Schemat sekcjonowania sieci trakcyjnej to mega ważny dokument w zarządzaniu koleją. Dzięki niemu można ogarnąć, jak podzielona jest sieć na różne sekcje zasilane różnymi źródłami energii. Na tym rysunku widać układ torów i rozjazdów, co jest kluczowe, żeby dobrze zarządzać ruchem pociągów i zadbać o bezpieczeństwo. W praktyce, ten schemat pomaga szybko znaleźć problemy z zasilaniem, co pozwala na naprawy i konserwację bez zakłócania normalnego kursowania pociągów. Schemat, który jest dobrze zrobiony i zgodny z normami, takimi jak PN-EN 50122, powinien jasno pokazywać wszystkie sekcje, ich oznaczenia oraz opisy techniczne. To naprawdę istotne dla ludzi, którzy zajmują się utrzymaniem i eksploatacją sieci trakcyjnej. Bez dobrego projektowania takich schematów nie da się zapewnić bezpieczeństwa oraz efektywności w transporcie kolejowym.
Wybór niewłaściwej odpowiedzi pewnie bierze się z tego, że można się pomylić w tym, co to takiego jest dokumentacja techniczna związana z siecią trakcyjną. Projekt sieci to jest dokument, który dotyczy szerszego planu, a nie aktualnego stanu. Rysunek konstrukcyjny sieci jezdnej pokazuje szczegóły dotyczące budowy torów i rozjazdów, ale nie mówi nic o podziale na sekcje, co jest mega ważne w schemacie sekcjonowania. Plan izolacji torów dba o to, żeby nie było zakłóceń elektrycznych, ale też nie odnosi się do kwestii zasilania. Często ludzie mylą dokumenty projektowe z operacyjnymi, przez co wybierają złe odpowiedzi. Żeby dobrze zarządzać siecią trakcyjną, trzeba rozumieć różne dokumenty i ich rolę w eksploatacji oraz konserwacji, co jest podstawą wiedzy w tej dziedzinie. Klasyfikowanie dokumentacji pomaga w podejmowaniu lepszych decyzji i planowaniu napraw.
