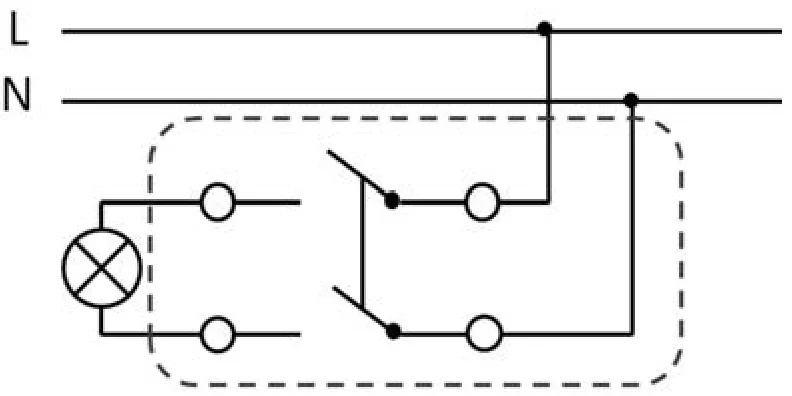

Na schemacie linią przerywaną zaznaczono
A. wentylator.
B. łącznik przyciskowy podświetlany.
C. łącznik dwubiegunowy.
D. lampę.
Pytanie z egzaminu CKE, styczeń 2015 (arkusz E.25-X-15.01).
Poprawna odpowiedź to łącznik dwubiegunowy, który jest zaznaczony na schemacie linią przerywaną. Jest to element mający zdolność do przełączania dwóch oddzielnych obwodów elektrycznych, co czyni go niezwykle użytecznym w instalacjach elektrycznych. W praktyce, łącznik dwubiegunowy jest często stosowany w sytuacjach, gdzie konieczne jest jednoczesne załączanie lub rozłączanie dwóch źródeł zasilania, na przykład w obwodach oświetleniowych, gdzie jedno źródło energii może zasilać różne odcinki oświetlenia. Standardy branżowe, takie jak PN-EN 60669, definiują wymagania dla takich urządzeń, podkreślając ich rolę w zapewnieniu bezpieczeństwa oraz efektywności energetycznej. Dzięki zastosowaniu łącznika dwubiegunowego, można łatwiej zarządzać obwodami, co zwiększa komfort użytkowania i bezpieczeństwo. Warto również zauważyć, że ich stosowanie pozwala na oszczędność energii, co jest zgodne z nowoczesnymi trendami w projektowaniu instalacji elektrycznych.
Wybór niewłaściwej odpowiedzi na pytanie dotyczące schematu elektrycznego może wynikać z nieporozumienia dotyczącego funkcji poszczególnych elementów. Wentylator, jak i lampa, są urządzeniami, które chociaż są istotne w systemach elektrycznych, nie spełniają roli łącznika dwubiegunowego. Wentylator jest urządzeniem służącym do cyrkulacji powietrza, a jego schemat zazwyczaj przedstawia silnik oraz wirnik, co nie ma związku z przerywaną linią oznaczającą łącznik. Lampa natomiast to źródło światła, które również nie wymaga dwóch oddzielnych obwodów do działania. Z kolei łącznik przyciskowy podświetlany to różnego rodzaju przycisk, który zazwyczaj służy do załączania jednego obwodu i zazwyczaj nie jest przerywaną linią, ponieważ nie przełącza dwóch obwodów jednocześnie. Typowym błędem myślowym jest założenie, że każdy element elektryczny może zostać zidentyfikowany na podstawie jego funkcji, a nie na podstawie sposobu działania. Kluczowe jest zrozumienie, że łącznik dwubiegunowy to specyficzny rodzaj urządzenia, które jest projektowane z myślą o konkretnych zastosowaniach w instalacjach, co jest zgodne z dokumentami normatywnymi i zasadami dobrego projektowania. Dlatego ważne jest przyswojenie wiedzy na temat różnych elementów oraz ich właściwych zastosowań w praktyce, aby uniknąć takich pomyłek.
