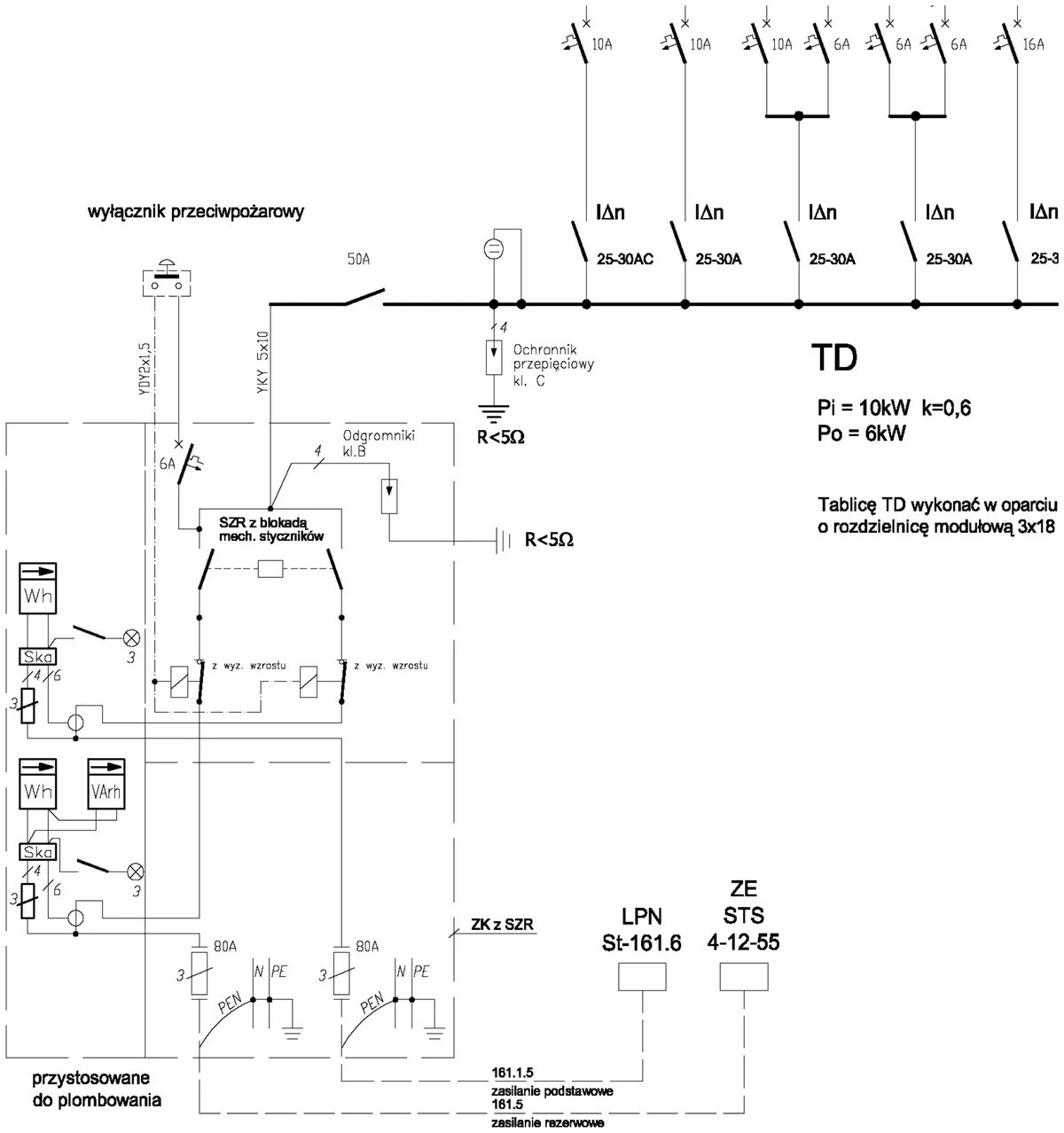

Na rysunku przedstawiono fragment schematu instalacji elektrycznej
A. domu jednorodzinnego.
B. nastawni kolejowej.
C. budynku schroniska robotniczego.
D. sekcjonowania sieci trakcyjnej i linii LPN.
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz E.25-SG-20.06).
Odpowiedź "nastawni kolejowej" jest poprawna, ponieważ schemat przedstawia układ elektryczny typowy dla infrastruktury kolejowej. W nastawniach kolejowych stosuje się zaawansowane systemy zarządzania ruchem kolejowym, które obejmują wyłączniki przeciwpożarowe oraz różnorodne elementy sterujące, takie jak sygnalizatory, przekaźniki i odczynniki. Te komponenty muszą spełniać rygorystyczne normy bezpieczeństwa i niezawodności, które są kluczowe w kontekście funkcjonowania transportu kolejowego. Przykładem zastosowania wiedzy zawartej w tym pytaniu może być projektowanie i modernizacja istniejących nastawni, gdzie niezbędna jest znajomość schematów elektrycznych oraz standardów branżowych, takich jak normy IEC i EN, które regulują bezpieczeństwo w instalacjach elektrycznych. Wiedza o takich systemach jest niezbędna dla inżynierów i techników pracujących przy projektach związanych z kolejnictwem, ponieważ pozwala na efektywne i bezpieczne zarządzanie infrastrukturą kolejową.
Odpowiedzi wskazujące na budynek schroniska robotniczego, sekcjonowanie sieci trakcyjnej oraz dom jednorodzinny są niepoprawne, ponieważ nie uwzględniają specyfiki oraz standardów technicznych związanych z instalacjami elektrycznymi w infrastrukturze kolejowej. Schroniska robotnicze charakteryzują się prostszymi instalacjami elektrycznymi, które nie wymagają zaawansowanych systemów zarządzania ruchem, jak w przypadku nastawni. Dodatkowo, elementy takie jak wyłączniki przeciwpożarowe oraz wyspecjalizowane odniesienia techniczne są rzadko spotykane w typowych budynkach mieszkalnych. W odniesieniu do sekcjonowania sieci trakcyjnej, chociaż jest to istotny temat w kontekście transportu kolejowego, schemat elektryczny pokazany w pytaniu nie przedstawia typowych elementów związanych z tą funkcjonalnością, takich jak izolatory czy stacje transformacyjne, które są kluczowe dla tego procesu. Typowe błędy myślowe prowadzące do takich niepoprawnych wniosków obejmują mylenie infrastruktury kolejowej z innymi typami obiektów budowlanych, co może wynikać z braku zrozumienia kontekstu technicznego i funkcji poszczególnych elementów w schematach elektrycznych. Zrozumienie różnic pomiędzy tymi systemami jest kluczowe dla inżynierów i techników, którzy muszą być w stanie identyfikować i projektować odpowiednie rozwiązania dla różnych zastosowań w branży kolejowej.
