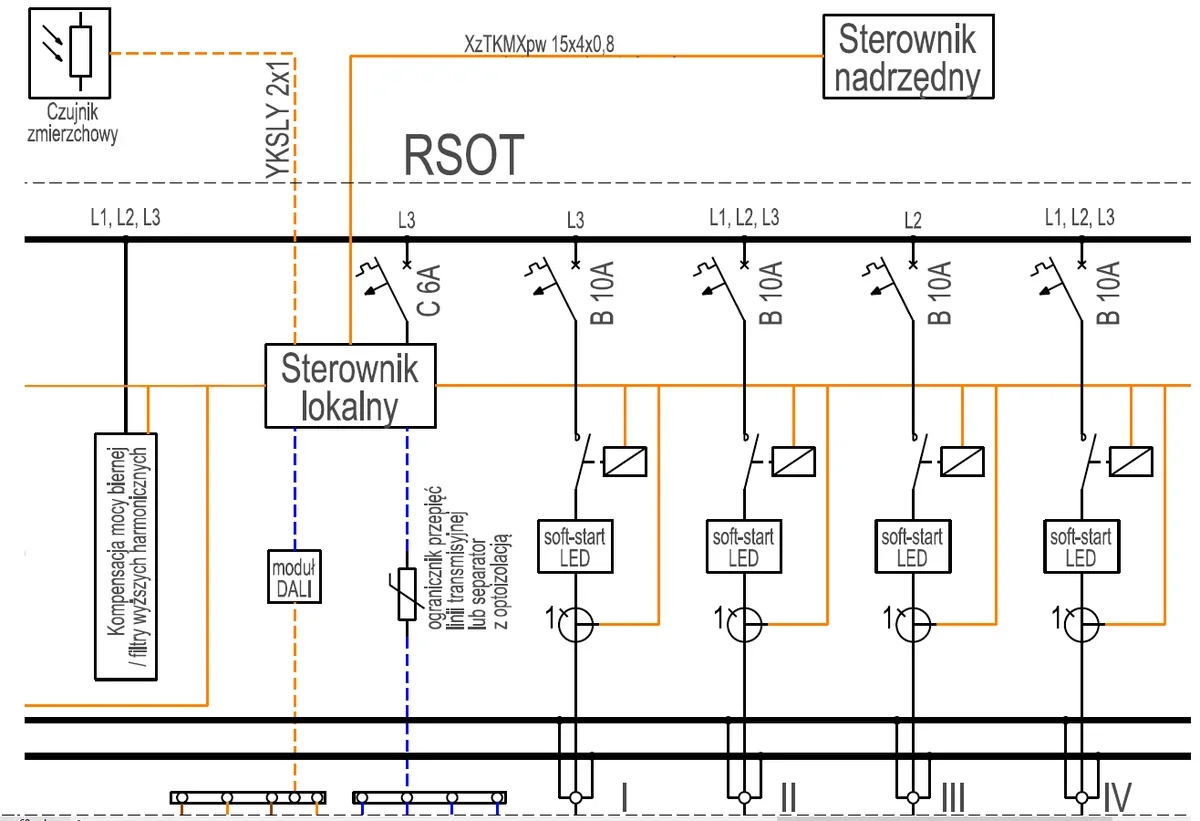

Na rysunku przedstawiono fragment schematu
A. obwodu głównego lokomotywy wielosystemowej.
B. zasilania i sterowania oświetleniem na stacji kolejowej.
C. zaopatrzenia w energię elektryczną podstacji trakcyjnej.
D. pulpitu sterowania ruchem kolejowym u dyżurnego ruchu.
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz E.25-SG-20.06).
Wybrana odpowiedź jest prawidłowa, ponieważ schemat rzeczywiście odnosi się do systemu zasilania i sterowania oświetleniem na stacji kolejowej. W odwzorowanym układzie można zauważyć elementy typowe dla systemów zarządzania oświetleniem, takie jak sterownik lokalny oraz moduł DALI (Digital Addressable Lighting Interface), który jest szeroko stosowany w nowoczesnych instalacjach oświetleniowych. Moduły soft-start LED są również używane, aby kontrolować prąd włączania, co ogranicza zużycie energii oraz wydłuża żywotność lamp. W praktyce, tego typu systemy pozwalają na zdalne sterowanie oświetleniem, co jest nie tylko wygodne, ale także zgodne z zasadami efektywności energetycznej oraz zrównoważonego rozwoju. Stosowanie takich rozwiązań jest zgodne z normami branżowymi, które promują nowoczesne i oszczędne technologie w obszarze zarządzania oświetleniem.
Analizując błędne odpowiedzi, warto zauważyć, że wiele z nich opiera się na mylnym zrozumieniu prezentowanego schematu. Pulpity sterowania ruchem kolejowym są skomplikowanymi systemami, które zawierają różnorodne elementy do zarządzania ruchem pociągów, takie jak przyciski, wskaźniki czy interfejsy komunikacyjne, co nie ma związku z przedstawionym schematem. Z kolei podstacje trakcyjne są odpowiedzialne za dostarczanie energii elektrycznej do taboru kolejowego, co zazwyczaj wiąże się z innymi komponentami, jak transformatory czy urządzenia zabezpieczające. Odpowiedzi dotyczące obwodów lokomotyw również są mylące, ponieważ lokomotywy wielosystemowe wykorzystują odrębne schematy dotyczące zasilania i sterowania, które nie mają zastosowania w kontekście oświetlenia stacji. Zrozumienie, że schemat dotyczy oświetlenia, a nie bardziej złożonych systemów kolejowych, jest kluczowe. Typowe błędy myślowe, które prowadzą do takich nieprawidłowych wniosków, to brak rozróżnienia między różnymi systemami kolejowymi oraz niedostateczna analiza specyfiki elementów przedstawionych w schemacie. Aby właściwie interpretować takie układy, niezbędne jest znajomość zastosowanych komponentów oraz ich roli w systemie.
