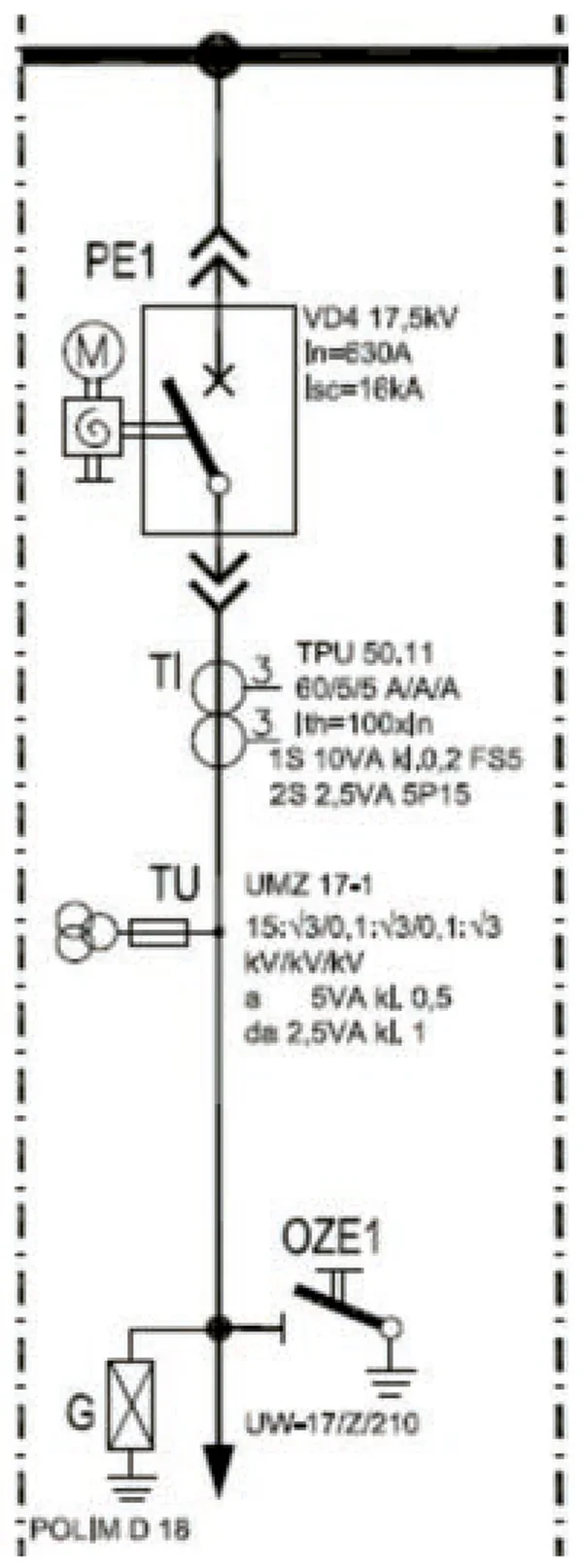

Na schemacie łącznik OZE1 przeznaczony jest do
A. uziemienia linii zamiast przenośnego uziemiacza.
B. odłączenia odgromnika G.
C. ochrony przeciwprzepięciowej.
D. wymuszenia zadziałania wyłącznika PEI.
Pytanie z egzaminu CKE, styczeń 2016 (arkusz E.25-X-16.01).
Łącznik OZE1 został zaprojektowany do uziemienia linii zamiast przenośnego uziemiacza, co jest kluczowym aspektem w zarządzaniu bezpieczeństwem instalacji elektrycznych. Uziemienie służy do ochrony ludzi oraz sprzętu przed niebezpiecznymi napięciami, które mogą powstać w wyniku różnych zjawisk, takich jak przepięcia czy awarie. W praktyce, podczas prac konserwacyjnych, łącznik OZE1 umożliwia trwałe połączenie z uziemieniem, co eliminuje ryzyko wystąpienia niebezpiecznych sytuacji. Właściwe uziemienie jest zgodne z normą PN-EN 61000-5-2, która podkreśla znaczenie ochrony przed zaburzeniami elektrycznymi. W kontekście instalacji OZE, zastosowanie takiego łącznika jest istotne dla zapewnienia stabilności systemu i minimalizacji ryzyka uszkodzeń. Ponadto, stosowanie łączników do uziemienia jako stałego rozwiązania zamiast przenośnych uziemiaczy zwiększa efektywność operacyjną i bezpieczeństwo w długoterminowym użytkowaniu.
Pojęcie odłączenia odgromnika G w kontekście łącznika OZE1 jest mylące, ponieważ taki łącznik nie jest przeznaczony do tego celu. Odgromniki pełnią fundamentalną rolę w ochronie instalacji przed skutkami uderzenia pioruna, a ich działanie opiera się na kierowaniu nadmiaru energii do ziemi. Zastosowanie łącznika do odłączenia odgromnika nie jest zgodne z zasadami projektowania systemów ochrony odgromowej, które wymagają ciągłości połączeń uziemiających w czasie. Ochrona przeciwprzepięciowa, choć istotna, nie jest funkcją łącznika OZE1, który ma na celu zapewnienie stałego uziemienia, co jest kluczowe w sytuacjach awaryjnych. Wymuszenie zadziałania wyłącznika PEI również nie jest związane z funkcjonalnością łącznika, który nie działa w charakterze elementu sterującego, a jedynie jako przewód uziemiający. Ostatecznie, uziemienie linii zamiast przenośnego uziemiacza stanowi standardową procedurę w branży elektrycznej, zapewniającą bezpieczeństwo i sprawność systemów, co czyni pozostałe odpowiedzi nieadekwatnymi w kontekście działania łącznika OZE1.
