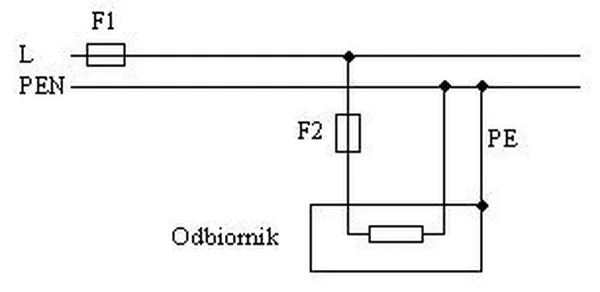

Jakie są przyczyny długotrwałego występowania napięcia na obudowie odbiornika w układzie, którego schemat przedstawiono na rysunku, jeżeli odbiornik nie pracuje?
A. Zwarcie w odbiorniku i przerwany przewód PEN
B. Uszkodzona wkładka topikowa F1
C. Zwarcie w odbiorniku i przerwany przewód PE
D. Zwarcie w linii zasilającej przewodów L i PEN
Pytanie z egzaminu CKE, czerwiec 2017 (arkusz E.25-X-17.06).
Zwarcie w odbiorniku i przerwany przewód PEN to przyczyna długotrwałego napięcia na obudowie odbiornika. W przypadku zwarcia, obudowa staje się potencjalnie niebezpiecznym elementem, gdyż może znajdować się pod napięciem, co stwarza zagrożenie dla użytkowników. Przewód PEN łączy funkcje neutralne i ochronne, więc jego przerwanie uniemożliwia skuteczne odprowadzenie awaryjnego prądu do ziemi. W praktyce, aby zapobiec takim sytuacjom, ważne jest regularne sprawdzanie stanu instalacji elektrycznej oraz stosowanie osprzętu ochronnego, w tym wyłączników różnicowoprądowych, które mogą zareagować na niewielkie różnice prądowe i odciąć zasilanie. Dobre praktyki obejmują również wdrażanie odpowiednich standardów, takich jak PN-IEC 60364, które precyzują zasady zabezpieczeń przeciwporażeniowych oraz wymagania dotyczące instalacji uziemiających.
Analiza przyczyn długotrwałego napięcia na obudowie odbiornika wymaga zrozumienia roli przewodów oraz zasad działania instalacji elektrycznych. W przypadku zwarcia w linii zasilającej przewodów L i PEN, nie dochodzi do sytuacji napięcia na obudowie odbiornika, ponieważ zwarcie wpływa na źródło zasilania, a nie na sam odbiornik. Gdy przewód PEN jest uszkodzony, ale nie występuje zwarcie w odbiorniku, obudowa pozostaje bezpieczna, pod warunkiem, że przewód PE jest prawidłowo podłączony. W przypadku stwierdzenia zwarcia w odbiorniku i przerwania przewodu PE, sytuacja również nie doprowadzi do napięcia na obudowie, gdyż przewód PE pełni funkcję ochronną, a jego brak niekoniecznie skutkuje pojawieniem się napięcia na obudowie. Osoby podejmujące decyzje o zastosowaniu wkładek topikowych, jak F1, powinny pamiętać, że ich uszkodzenie nie jest bezpośrednio związane z napięciem na obudowie, gdyż to nie one odpowiadają za uziemienie. Warto także podkreślić, że błędne wnioski w tej dziedzinie często wynikają z niewłaściwego zrozumienia funkcji przewodów ochronnych oraz ich roli w zabezpieczeniu instalacji, co może prowadzić do poważnych zagrożeń dla bezpieczeństwa użytkowników oraz do niepoprawnego działania urządzeń elektrycznych.
