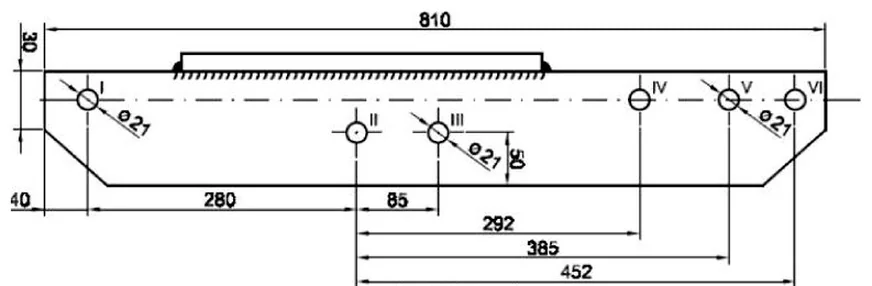

Określ numer otworu w dźwigni, w którym mocowany będzie łącznik podwójny z liną nośną, jeżeli łącznik podwójny z przewodem jezdnym jest zamocowany w otworze I, a uchwyt rolek linowych w otworze III. Nominalny naciąg liny nośnej wynosi 1267 daN, a przewodu jezdnego 1274 daN.
Odpowiedź VI jest prawidłowa, ponieważ wskazuje na otwór, który umożliwia zrównoważenie sił działających na dźwignię. W układzie dźwigni, gdy mamy do czynienia z różnymi naciągami liny, kluczowe jest zrozumienie zasady równowagi sił. Naciąg liny nośnej wynosi 1267 daN, co jest mniejsze od naciągu przewodu jezdnego wynoszącego 1274 daN. Aby zrównoważyć działające na dźwignię siły, łącznik podwójny z liną nośną musi być zamocowany w otworze najdalej od punktu oparcia dźwigni, co w tym przypadku odpowiada otworowi VI. Przykładem zastosowania tej zasady może być konstrukcja dźwigni w urządzeniach dźwigowych, gdzie precyzyjne umiejscowienie mocowania ma kluczowe znaczenie dla bezpieczeństwa i efektywności pracy. Zgodnie z normami branżowymi, takie zasady projektowania dźwigni powinny być przestrzegane, by zapewnić optymalne wykorzystanie materiałów oraz bezpieczeństwo użytkowników.
Wybierając inne otwory, jak II, IV czy V, można paść ofiarą kilku powszechnych błędów myślowych. Przede wszystkim, niewłaściwe zrozumienie zasady równowagi sił prowadzi do błędnych wniosków o lokalizacji mocowania. Otwór II, położony bliżej punktu oparcia dźwigni, nie jest w stanie zrównoważyć większego naciągu przewodu jezdnego, co skutkuje nieefektywnym przenoszeniem sił i potencjalnymi problemami z bezpieczeństwem. Odpowiedzi IV i V również nie są odpowiednie, ponieważ znajdują się w położeniu, które nie uwzględnia różnicy w naciągu. W dźwigniach, gdy naciąg jednej liny jest wyższy, łącznik z tą liną powinien być umiejscowiony bliżej punktu oparcia, natomiast łącznik z mniejszym naciągiem powinien być zamocowany dalej. Ignorowanie tych zasad prowadzi do błędów konstrukcyjnych, które mogą skutkować nieprawidłowym działaniem całego układu. W praktyce, takie błędne decyzje mogą prowadzić do uszkodzeń sprzętu lub, co gorsza, do sytuacji zagrażających życiu. Dlatego tak ważne jest przestrzeganie norm inżynieryjnych i dobrych praktyk projektowych, które nakładają na projektantów obowiązek analizy sił działających na dźwignie oraz ich właściwego rozmieszczenia.
