TKO.05Pytanie 1

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające

Odłącznik sekcyjny oznaczony numerem 20 jest odpowiedzialny za

A. automatyczne wyłączanie zwarć w sieci trakcyjnej.

B. połączenie kabla zasilacza z siecią jezdną nad torem parzystym (OKZ).

C. połączenie kabla sieci powrotnej z kabiną sekcyjną.

D. połączenie kabla zasilacza z siecią jezdną nad torem parzystym i nieparzystym.

TKO.05Pytanie 2

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Ochrona i bezpieczeństwo Dokumentacja i oznaczenia

Symbol umieszczony na wyłączniku różnicowo-prądowym, przedstawiony na poniższym rysunku, informuje, że wyłącznik jest

A. szybki

B. używany w obwodach AC z składową stałą

C. stosowany jedynie w obwodach AC

D. wybieralny

TKO.05Pytanie 3

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Pomiary elektryczne

Przedstawione na wykresie wyniki pomiarów sieci YC120-2SC150 dotyczą

Wykres H w milimetrach w funkcji S w metrach dla odcinka od 0 do 1200 m

A. długości przęseł.

B. wysokości zawieszenia przewodu jezdnego w warunkach statycznych.

C. uniesienia przewodu w funkcji prędkości.

D. ugięcia prawej i lewej strony ślizgacza podczas próby z prędkością v=160km/h.

TKO.05Pytanie 4

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Ochrona i bezpieczeństwo

Podczas instalacji transformatorów olejowych w stacjach wewnętrznych nie jest dozwolone

A. umieszczanie dwóch transformatorów w tej samej komorze

B. wykonanie drzwi z blachy stalowej otwierających się na zewnątrz

C. umieszczenie szczelnej misy pod kadzią transformatora

D. budowanie komory z materiałów niepalnych bez okien

TKO.05Pytanie 5

Montaż i eksploatacja sieci z…

Kategorie: Ochrona i bezpieczeństwo Dokumentacja i oznaczenia

Na pojeździe używanym do pracy pod napięciem pomost do przechodzenia oznaczony jest kolorem

A. czerwonym

B. niebieskim

C. zielonym

D. żółtym

TKO.05Pytanie 6

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające

Na rysunku przedstawiono urządzenie naprężające o przełożeniu

A. 1 : 2 w sieci 2x DJP i 2 x lina nośna

B. 1 : 4 w sieci 2x DJP i 1 x lina nośna

C. 1 : 4 w sieci 2x DJP i 2 x lina nośna

D. 1 : 8 w sieci 2x DJP i 2 x lina nośna

TKO.05Pytanie 7

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Pomiary elektryczne Materiały i osprzęt

Wskaż na podstawie tabeli prąd znamionowy możliwy do przesłania przewodem elektrycznym YDY o przekroju 16 mm² bez jego uszkodzenia, przy instalacji elektrycznej prowadzonej w powietrzu.

Przekrój znamionowy mm²	Obciążalność prądowa długotrwała [A]
	kabel ułożony w ziemi		kabel prowadzony w powietrzu
	Cu	Al	Cu	Al
1	22	--	15	--
1,5	28	--	19	--
2,5	37	29	27	21
4	50	38	33	28
6	61	48	46	36
10	82	65	62	49
16	110	85	84	66
25	145	110	110	87
35	175	135	136	107
50	210	165	170	134
70	260	205	209	165
95	305	240	253	199
120	355	275	289	228
150	405	315	325	265
185	455	355	382	302
240	535	415	448	354
300	605	470	515	407
400	715	550	615	485

A. 84 A

B. 289 A

C. 136 A

D. 165 A

TKO.05Pytanie 8

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Materiały i osprzęt Konserwacja i naprawy

Jakimi parametrami powinien charakteryzować się wyłącznik zastosowany w miejsce przedstawionego na rysunku?

	Prąd znamionowy	Znamionowy prąd różnicowy	Liczba biegunów	Charakterystyka
A.	25 A	30 mA	4	AC
B.	6000 A	300 mA	2	AC
C.	0,03 A	25 A	4	B
D.	25 A	30 mA	4	A

A.

B.

C.

D.

TKO.05Pytanie 9

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Dokumentacja i oznaczenia

W schemacie sekcjonowania sieci nie powinno się umieszczać

A. układu sieci oraz elementów izolacji w kierunku podłużnym i poprzecznym

B. planu oddzielania torów i rozjazdów

C. numerów torów i rozjazdów zasilanych energią elektryczną

D. lokalizacji stacji trakcyjnych

TKO.05Pytanie 10

Montaż i eksploatacja sieci z…

Kategorie: Pomiary elektryczne Ochrona i bezpieczeństwo

Jak często jest weryfikowana i badana rezystancja robocza rękawic dielektrycznych zgodnie z obowiązującymi normami?

A. 5 lat

B. 1 rok

C. 2 lata

D. 6 miesięcy

TKO.05Pytanie 11

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające

Widoczny na rysunku łącznik to

A. wyłącznik małoolejowy.

B. wyłącznik szybki.

C. odłącznik kabla zasilacza.

D. odłącznik kabla powrotnego.

TKO.05Pytanie 12

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Pomiary elektryczne Ochrona i bezpieczeństwo

W pokazanym na rysunku wielofunkcyjnym przyrządzie do pomiaru parametrów instalacji elektrycznych obrotowy przełącznik funkcji ustawiono na pomiar

A. rezystancji uziemienia.

B. impedancji pętli zwarcia w obwodzie faza-ochronny.

C. rezystancji izolacji.

D. impedancji pętli zwarcia w obwodzie faza-zero lub faza-faza.

TKO.05Pytanie 13

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające

Na rysunkach przedstawiono

A. wyłącznik instalacyjny.

B. falownik.

C. przekaźnik.

D. transformator.

TKO.05Pytanie 14

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające Dokumentacja i oznaczenia

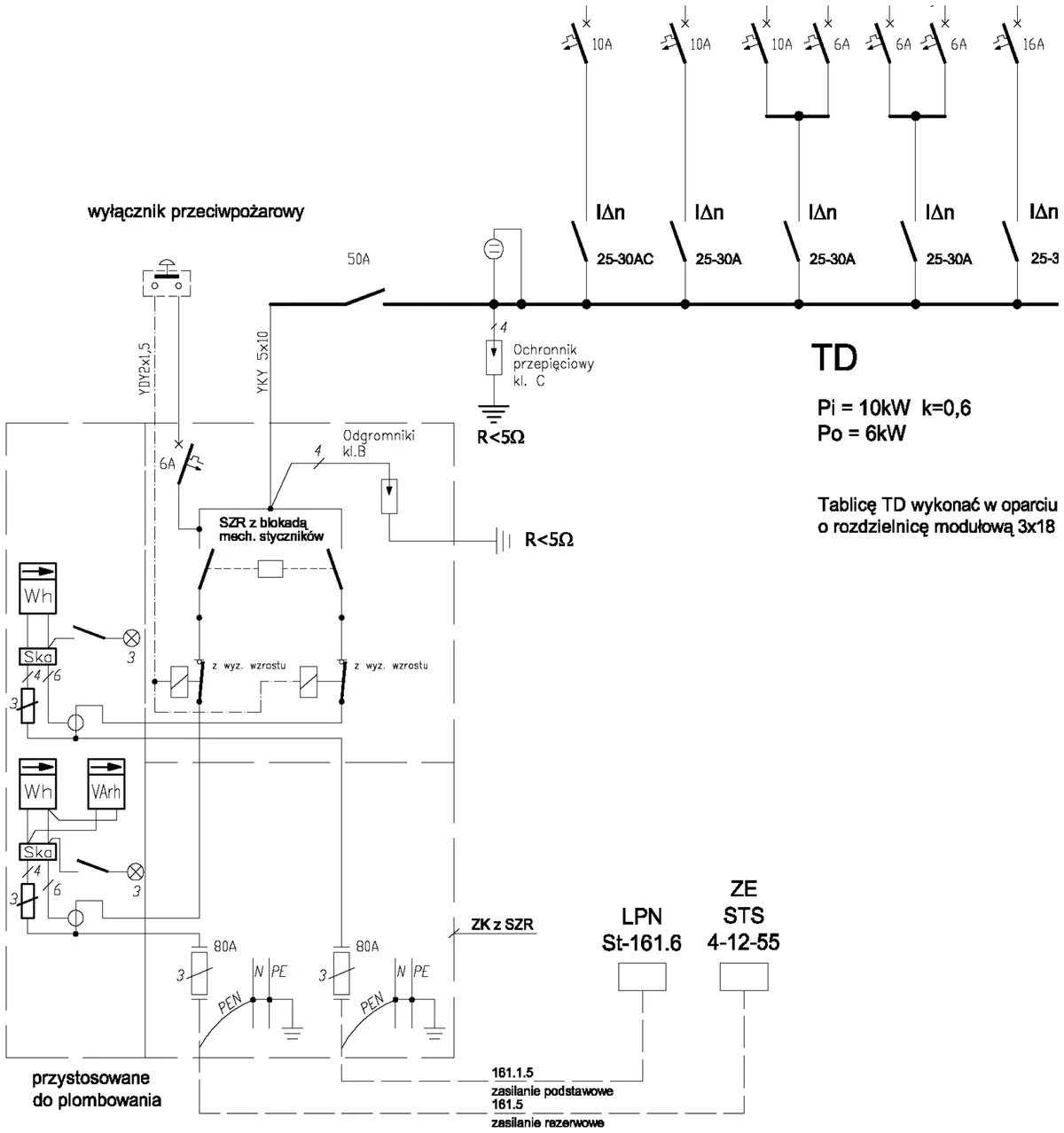

Na rysunku przedstawiono fragment schematu instalacji elektrycznej

Fragment schematu instalacji elektrycznej z tablicą TD, wyłącznikiem przeciwpożarowym i obwodami LPN

A. domu jednorodzinnego.

B. sekcjonowania sieci trakcyjnej i linii LPN.

C. nastawni kolejowej.

D. budynku schroniska robotniczego.

TKO.05Pytanie 15

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Konserwacja i naprawy

Inspekcje sieci trakcyjnej torów głównych na linii z prędkością 160 km/h powinny być przeprowadzane nie rzadziej niż co

A. 6 miesięcy

B. 2 miesiące

C. 12 miesięcy

D. 1 miesiąc

TKO.05Pytanie 16

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Pomiary elektryczne Ochrona i bezpieczeństwo

Zaleca się, aby badania ciągłości przewodów PE przeprowadzać przy użyciu urządzenia o napięciu w obwodzie otwartym w zakresie 4–24 V oraz minimalnym prądzie

A. 10 A

B. 15 mA

C. 2 A

D. 200 mA

TKO.05Pytanie 17

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające Konserwacja i naprawy

Jakie są główne zadania technika elektroenergetyka transportu szynowego?

A. Montaż, konserwacja i naprawa sieci trakcyjnych oraz zasilających

B. Zarządzanie ruchem kolejowym i sprzedaż biletów

C. Obsługa pasażerów i prowadzenie pociągów

D. Projektowanie pojazdów szynowych

TKO.05Pytanie 18

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt

W systemie YCS120 – 2CS150 wykorzystano

A. dwa druty jezdne z miedzi srebrowej o przekroju 150 mm2

B. jedną linę nośną z miedzi utwardzonej o przekroju 150 mm2

C. dwie liny nośne z miedzi srebrowej o przekroju 120 mm2

D. jeden drut jezdny z miedzi utwardzonej o przekroju 120 mm2

TKO.05Pytanie 19

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające

Na rysunku przedstawiono wyłącznik

Schemat połączeń łączników oznaczonych 6+6 z dwiema lampami

A. dwubiegunowy.

B. schodowy podwójny.

C. schodowy pojedynczy.

D. czasowy pojedynczy.

TKO.05Pytanie 20

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Pomiary elektryczne Ochrona i bezpieczeństwo

Zanim rozpoczniesz prace z całkowicie odłączonym napięciem, powinieneś na początku

A. uziemić odłączone urządzenie

B. zabezpieczyć oraz oznakować miejsce pracy

C. sprawdzić brak napięcia w odłączonym urządzeniu

D. wyłączyć i odłączyć urządzenia

TKO.05Pytanie 21

Montaż i eksploatacja sieci z…

Kategorie: Pomiary elektryczne Ochrona i bezpieczeństwo Materiały i osprzęt

Podaj wartość minimalnej rezystancji izolacji dla przewodów niskiego napięcia w systemach SELV i PELV przy pomiarze napięciem stałym 250 V.

A. 250 MΩ

B. 50 MΩ

C. 0,5 MΩ

D. 2 MΩ

TKO.05Pytanie 22

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Materiały i osprzęt

Jaką wkładkę topikową należy zamontować zamiast uszkodzonej wkładki o pełnozakresowym wyłączaniu i żółtym wskaźniku zadziałania?

A. aF25

B. gG25

C. aG20

D. gM20

TKO.05Pytanie 23

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Ochrona i bezpieczeństwo Materiały i osprzęt Dokumentacja i oznaczenia

Który element instalacji elektrycznej przedstawiono na rysunku?

A. Jednofazowy wyłącznik nadmiarowy.

B. Jednofazowy wyłącznik nadmiarowo-różnicowy.

C. Trójfazowy wyłącznik różnicowoprądowy.

D. Trójfazowy wyłącznik nadmiarowy.

TKO.05Pytanie 24

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt

Przedstawione na rysunku urządzenie jest stosowane do

A. formowania żył sektorowych na okrągło.

B. napinania przewodów nieizolowanych.

C. ściągania powłok izolacyjnych z kabli.

D. cięcia przewodu jezdnego Djp.

TKO.05Pytanie 25

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające Pomiary elektryczne

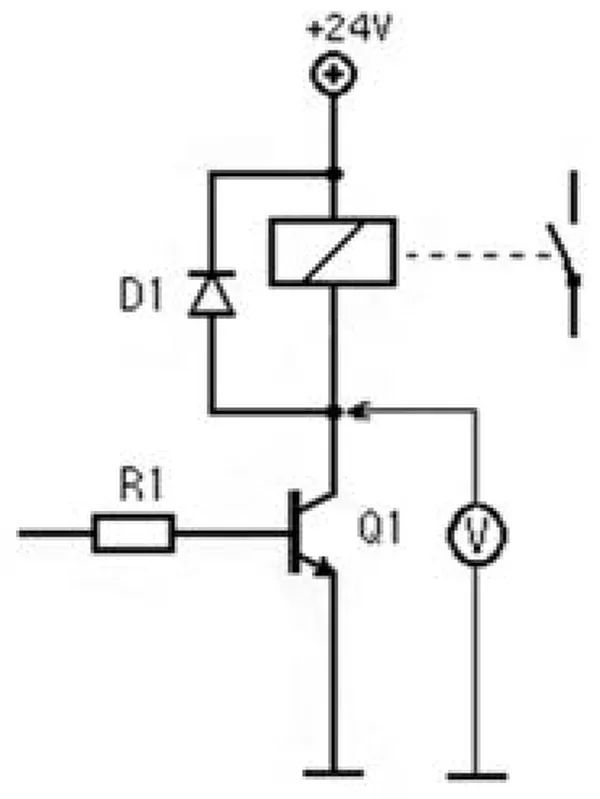

W układzie sterowania przekaźnikiem, którego fragment zamieszczono na rysunku, woltomierz wskazuje wartość napięcia 24 V, co oznacza, że

Schemat sterowania przekaźnikiem z tranzystorem Q1, diodą D1 i woltomierzem

A. tranzystor Q1 jest w stanie zatkania.

B. tranzystor Q1 jest w stanie nasyconym.

C. dioda D1 ma przerwę.

D. przez cewkę przekaźnika płynie prąd sterowania.

TKO.05Pytanie 26

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt

Na rysunku przedstawiono

A. giętarkę przewodów jezdnych.

B. nożyce do cięcia drutu jezdnego.

C. hydrauliczną prostownicę djp.

D. zgrzewarkę przewodów miedzianych.

TKO.05Pytanie 27

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt Dokumentacja i oznaczenia

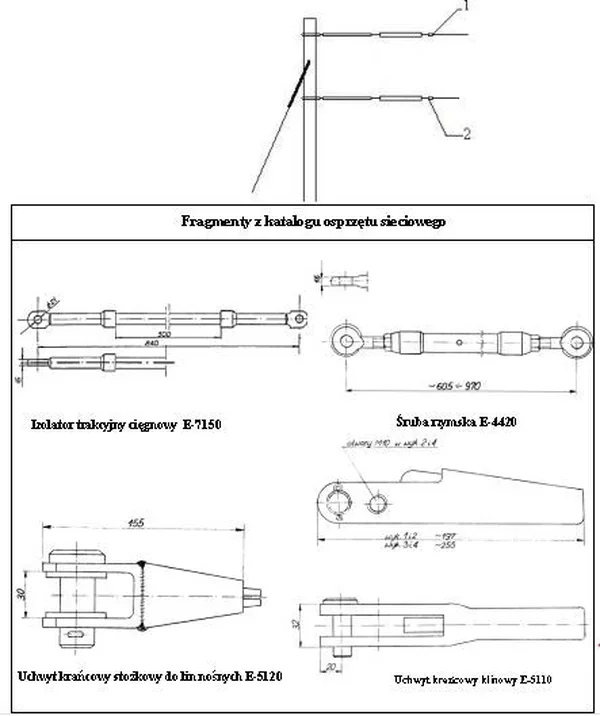

Podaj numer katalogowy elementu osprzętu sieciowego oznaczonego numerem 2 na rysunku.

Rysunek zawieszenia z elementami 1 i 2 oraz fragmenty katalogu osprzętu sieciowego

A. E-5110

B. E-4420

C. E-5120

D. E-7150

TKO.05Pytanie 28

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające Dokumentacja i oznaczenia

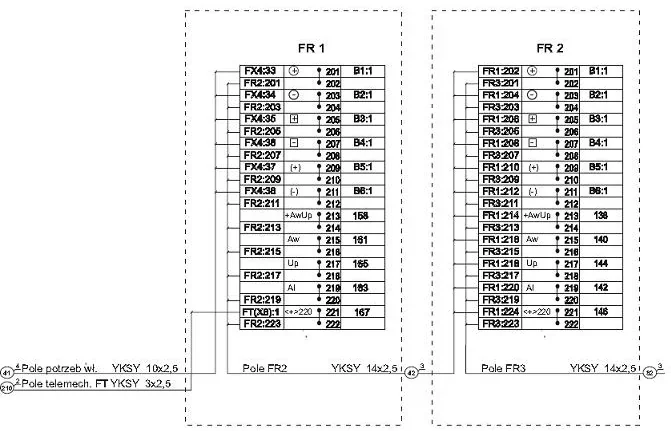

Na podstawie przedstawionego schematu montażowego określ, ile żył rezerwowych powinno pozostać po wykonaniu połączeń żył kabla zasilającego pole FR1 z pola potrzeb własnych.

Schemat montażowy listew zaciskowych FR 1 i FR 2 z kablami YKSY

A. 4 żyły

B. 2 żyły

C. 1 żyła

D. 3 żyły

TKO.05Pytanie 29

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające Konserwacja i naprawy

Łuk elektryczny pojawiający się w miejscu kontaktu nakładki ślizgacza odbieraka prądu z torami jezdnymi w zimowych warunkach zazwyczaj wskazuje na

A. niedostatek smarowania nakładki ślizgacza

B. graniczne zużycie przewodów jezdnych

C. zbyt niski pobór prądu przez odbierak

D. oblodzenie przewodów jezdnych

TKO.05Pytanie 30

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt Konserwacja i naprawy

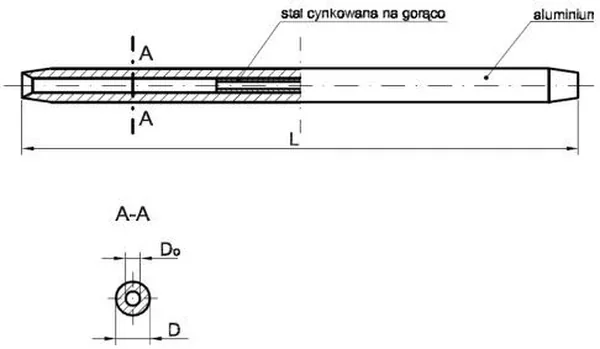

Przedstawiony na rysunku element stosowany jest do wykonywania połączeń uszkodzonych przewodów

Rysunek elementu ze stali cynkowanej i aluminium z przekrojem A-A

A. FL

B. AL

C. O/FL

D. AFL

TKO.05Pytanie 31

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające

Jaka jest funkcja ogranicznika przepięć w sieci trakcyjnej?

A. Zwiększa prąd płynący w obwodzie

B. Zmniejsza rezystancję przewodów

C. Stabilizuje napięcie w sieci

D. Chroni urządzenia przed nagłymi wzrostami napięcia

TKO.05Pytanie 32

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Ochrona i bezpieczeństwo

Przedstawione na rysunku urządzenie stanowi ochronę

A. porażeniową.

B. zwarciową.

C. odgromową.

D. przeciążeniową.

TKO.05Pytanie 33

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Ochrona i bezpieczeństwo

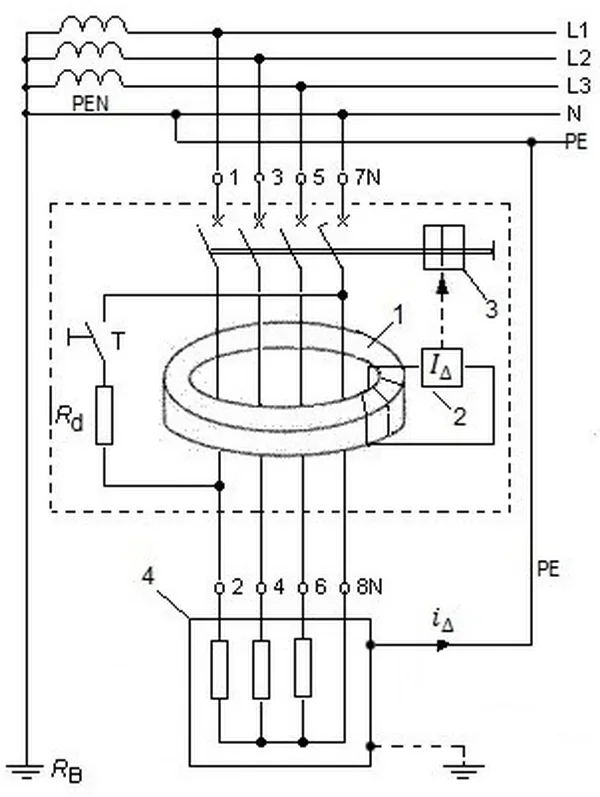

Na rysunku przedstawiono schemat urządzenia zapewniającego bezpieczne działanie instalacji elektrycznej poprzez wyłączanie w układzie prądu

Schemat urządzenia z przekładnikiem sumującym, przyciskiem T i rezystorem Rd

A. stałego.

B. sumarycznego.

C. różnicowego.

D. termicznego.

TKO.05Pytanie 34

Montaż i eksploatacja sieci z…

Kategorie: Pomiary elektryczne Ochrona i bezpieczeństwo Materiały i osprzęt

Który z wymienionych przyrządów pozwala na bezpośrednie ustalenie braku ciągłości przewodu ochronnego?

A. Omomierz

B. Wskaźnik neonowy

C. Woltomierz

D. Amperomierz cęgowy

TKO.05Pytanie 35

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Ochrona i bezpieczeństwo

Przycisk TEST w wyłącznikach różnicowo-prądowych pozwala na weryfikację prawidłowego działania urządzenia poprzez

A. spowodowanie zwarcia dwóch sąsiadujących faz

B. zwarcie przewodu fazowego z neutralnym

C. wywołanie przepięcia

D. symulację uszkodzenia obwodu

TKO.05Pytanie 36

Montaż i eksploatacja sieci z…

Kategorie: Ochrona i bezpieczeństwo Konserwacja i naprawy

Zanim rozpocznie się prace konserwacyjne na sieci zasilającej z całkowicie odciętym napięciem, aby zapewnić ochronę przed porażeniem, po wyłączeniu konkretnego urządzenia, należy wykonać następujący krok:

A. sprawdzenie, czy w wyłączonym urządzeniu nie ma napięcia

B. uziemienie odłączonego urządzenia

C. powiadomienie osób zajmujących się konserwacją sieci o niebezpiecznym miejscu

D. zabezpieczenie oraz oznaczenie obszaru roboczego

TKO.05Pytanie 37

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Dokumentacja i oznaczenia Konserwacja i naprawy

Podczas inspekcji sieci trakcyjnej na szlaku jednotorowym zauważono uszkodzenie izolatora ukośnika. Jak należy udokumentować miejsce jego uszkodzenia?

A. poprzez podanie numeru linii, w której to występuje

B. poprzez wpisanie numeru najbliższego odłącznika słupowego

C. poprzez podanie numeru słupa od miejsca rozpoczęcia inspekcji

D. poprzez wpisanie numeru linii kolejowej, lokalizacji konstrukcji wsporczej oraz numeru sekcji

TKO.05Pytanie 38

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt

Jaką funkcję pełni przewód oznaczony niebieską izolacją?

A. odgromowy

B. ochronny PE

C. neutralny N

D. liniowy L

TKO.05Pytanie 39

Montaż i eksploatacja sieci z…

Kategorie: Pomiary elektryczne Ochrona i bezpieczeństwo

W przypadku instalacji elektrycznych w pomieszczeniach z obecnością substancji żrących, kontrole skuteczności ochrony przeciwporażeniowej powinny się odbywać nie rzadziej niż co

A. 3 lata

B. 5 lat

C. 2 lata

D. 1 rok

TKO.05Pytanie 40

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt

Podział podłużny sieci trakcyjnej w izolowanych przęsłach naprężania wymaga zastosowania

A. osłon termicznych

B. izolatorów cięgnowych

C. uchwytów dystansowych

D. izolatorów sekcyjnych

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Odłącznik sekcyjny oznaczony numerem 20 jest odpowiedzialny za

Symbol umieszczony na wyłączniku różnicowo-prądowym, przedstawiony na poniższym rysunku, informuje, że wyłącznik jest

Przedstawione na wykresie wyniki pomiarów sieci YC120-2SC150 dotyczą

Podczas instalacji transformatorów olejowych w stacjach wewnętrznych nie jest dozwolone

Na pojeździe używanym do pracy pod napięciem pomost do przechodzenia oznaczony jest kolorem

Na rysunku przedstawiono urządzenie naprężające o przełożeniu

Wskaż na podstawie tabeli prąd znamionowy możliwy do przesłania przewodem elektrycznym YDY o przekroju 16 mm2 bez jego uszkodzenia, przy instalacji elektrycznej prowadzonej w powietrzu.

Jakimi parametrami powinien charakteryzować się wyłącznik zastosowany w miejsce przedstawionego na rysunku?

W schemacie sekcjonowania sieci nie powinno się umieszczać

Jak często jest weryfikowana i badana rezystancja robocza rękawic dielektrycznych zgodnie z obowiązującymi normami?

Widoczny na rysunku łącznik to

W pokazanym na rysunku wielofunkcyjnym przyrządzie do pomiaru parametrów instalacji elektrycznych obrotowy przełącznik funkcji ustawiono na pomiar

Na rysunkach przedstawiono

Na rysunku przedstawiono fragment schematu instalacji elektrycznej

Inspekcje sieci trakcyjnej torów głównych na linii z prędkością 160 km/h powinny być przeprowadzane nie rzadziej niż co

Zaleca się, aby badania ciągłości przewodów PE przeprowadzać przy użyciu urządzenia o napięciu w obwodzie otwartym w zakresie 4–24 V oraz minimalnym prądzie

Jakie są główne zadania technika elektroenergetyka transportu szynowego?

W systemie YCS120 – 2CS150 wykorzystano

Na rysunku przedstawiono wyłącznik

Zanim rozpoczniesz prace z całkowicie odłączonym napięciem, powinieneś na początku

Podaj wartość minimalnej rezystancji izolacji dla przewodów niskiego napięcia w systemach SELV i PELV przy pomiarze napięciem stałym 250 V.

Jaką wkładkę topikową należy zamontować zamiast uszkodzonej wkładki o pełnozakresowym wyłączaniu i żółtym wskaźniku zadziałania?

Który element instalacji elektrycznej przedstawiono na rysunku?

Przedstawione na rysunku urządzenie jest stosowane do

W układzie sterowania przekaźnikiem, którego fragment zamieszczono na rysunku, woltomierz wskazuje wartość napięcia 24 V, co oznacza, że

Na rysunku przedstawiono

Podaj numer katalogowy elementu osprzętu sieciowego oznaczonego numerem 2 na rysunku.

Na podstawie przedstawionego schematu montażowego określ, ile żył rezerwowych powinno pozostać po wykonaniu połączeń żył kabla zasilającego pole FR1 z pola potrzeb własnych.

Łuk elektryczny pojawiający się w miejscu kontaktu nakładki ślizgacza odbieraka prądu z torami jezdnymi w zimowych warunkach zazwyczaj wskazuje na

Przedstawiony na rysunku element stosowany jest do wykonywania połączeń uszkodzonych przewodów

Jaka jest funkcja ogranicznika przepięć w sieci trakcyjnej?

Przedstawione na rysunku urządzenie stanowi ochronę

Na rysunku przedstawiono schemat urządzenia zapewniającego bezpieczne działanie instalacji elektrycznej poprzez wyłączanie w układzie prądu

Który z wymienionych przyrządów pozwala na bezpośrednie ustalenie braku ciągłości przewodu ochronnego?

Przycisk TEST w wyłącznikach różnicowo-prądowych pozwala na weryfikację prawidłowego działania urządzenia poprzez

Zanim rozpocznie się prace konserwacyjne na sieci zasilającej z całkowicie odciętym napięciem, aby zapewnić ochronę przed porażeniem, po wyłączeniu konkretnego urządzenia, należy wykonać następujący krok:

Podczas inspekcji sieci trakcyjnej na szlaku jednotorowym zauważono uszkodzenie izolatora ukośnika. Jak należy udokumentować miejsce jego uszkodzenia?

Jaką funkcję pełni przewód oznaczony niebieską izolacją?

W przypadku instalacji elektrycznych w pomieszczeniach z obecnością substancji żrących, kontrole skuteczności ochrony przeciwporażeniowej powinny się odbywać nie rzadziej niż co

Podział podłużny sieci trakcyjnej w izolowanych przęsłach naprężania wymaga zastosowania

Wskaż na podstawie tabeli prąd znamionowy możliwy do przesłania przewodem elektrycznym YDY o przekroju 16 mm² bez jego uszkodzenia, przy instalacji elektrycznej prowadzonej w powietrzu.
