Lista pytań egzaminacyjnych

Łącznik szynowy podłużny w postaci linki aluminiowej lub stalowo-aluminiowej w układzie sieci powrotnej stosowany jest w celu

A. ograniczenia upływu prądów błądzących oraz zapewnienia przejścia sygnału urządzeń zajętości toru

B. udoskonalenia obiektów w obszarze oddziaływania sieci trakcyjnej

C. ochrony szyn przed oddziaływaniem wysokich temperatur

D. ochrony pociągu przed wykolejeniem w sytuacji wyskoczenia koła z toru

TKO.05Pytanie 44

Montaż i eksploatacja sieci z…

Przedstawione na rysunku elementy są przeznaczone do współpracy z

A. kluczem nasadowym izolowanym.

B. chwytakiem manewrowym.

C. uniwersalnym drążkiem izolacyjnym.

D. kleszczami izolacyjnymi.

TKO.05Pytanie 45

Montaż i eksploatacja sieci z…

Kategorie: Pomiary elektryczne Materiały i osprzęt

Z wymienionych narzędzi do pomiaru zużycia przewodów jezdnych, które należy zastosować?

A. suwmiarki

B. linijki

C. głębokościomierza

D. mikromierza

TKO.05Pytanie 46

Montaż i eksploatacja sieci z…

Jak wykonuje się naciąg przewodów wzmacniających?

A. metodą mostkową przy użyciu tensometrów umieszczonych w naprężaczach

B. na podstawie pomiaru zwisu w co najmniej trzech punktach odcinka naprężania

C. dynamometrem na słupach kotwowych oraz jednym przelotowym

D. pantografem pomiarowym zamontowanym na pociągu sieciowym

TKO.05Pytanie 47

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Materiały i osprzęt

Przedstawione obok dane dotyczą

LK 40 I_n 40 A U₁ 690 V U₂ 400 V 50/60 Hz
	I_s
AC - 3	38 A	18,5 kW
AC - 4	16 A	7,5 kW

A. łącznika.

B. przekaźnika.

C. wyłącznika.

D. odłącznika.

TKO.05Pytanie 48

Montaż i eksploatacja sieci z…

Kategorie: Ochrona i bezpieczeństwo Materiały i osprzęt

Zamieszczone na rysunku kleszcze izolacyjne nie są stosowane do

A. nakładania i zdejmowania osłon izolacyjnych.

B. stawiania przegród izolacyjnych.

C. potwierdzania braku napięcia.

D. zakładania i wyjmowania wkładek bezpiecznikowych.

TKO.05Pytanie 49

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Dokumentacja i oznaczenia

Aby chronić urządzenia półprzewodnikowe za pomocą bezpieczników topikowych, należy użyć bezpiecznika z wkładką topikową, którego symbol to

A. aM

B. gG

C. aG

D. gR

TKO.05Pytanie 50

Montaż i eksploatacja sieci z…

Który uszkodzony element sieci trakcyjnej widoczny jest na rysunku?

A. Wieszak przewodu jezdnego.

B. Przewód jezdny.

C. Linka nośna.

D. Izolator sekcyjny.

TKO.05Pytanie 51

Montaż i eksploatacja sieci z…

Na rysunku widoczne są

A. zespoły prostownicze.

B. wyłączniki szybkie.

C. transformatory.

D. układy filtrujące.

TKO.05Pytanie 52

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające Pomiary elektryczne

Funkcją przekładników prądowych zainstalowanych w podstacji trakcyjnej w celce LPN jest

A. oddzielenie komponentu prądowego

B. separacja oraz redukcja wartości prądu płynącego w LPN, aby umożliwić pomiar prądu

C. zwiększenie wartości prądu w LPN, aby umożliwić pomiar składowej stałej prądu

D. oddzielenie komponentu napięciowego

TKO.05Pytanie 53

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Ochrona i bezpieczeństwo

Urządzenia podłączone do sieci elektrycznej 3 x 400 V, które pobierają moc większą niż 2 kW, powinny być zasilane

A. razem z innymi urządzeniami pobierającymi podobną moc

B. z oddzielnego obwodu bez własnego zabezpieczenia

C. wyłącznie z agregatu prądotwórczego

D. z oddzielnego obwodu z własnym zabezpieczeniem

TKO.05Pytanie 54

Montaż i eksploatacja sieci z…

Na tabliczce znamionowej silników prądu stałego oznaczenie D1-D2 odnosi się do uzwojenia

A. opóźniającego.

B. nabiegunnika.

C. wirnika (twornika).

D. wzbudzenia szeregowego.

TKO.05Pytanie 55

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Materiały i osprzęt Dokumentacja i oznaczenia

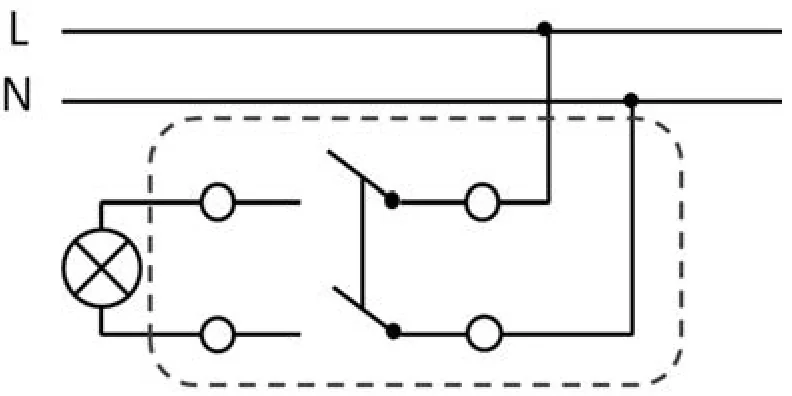

Na schemacie linią przerywaną zaznaczono

Schemat obwodu z lampą i elementem oznaczonym linią przerywaną

A. łącznik przyciskowy podświetlany.

B. lampę.

C. łącznik dwubiegunowy.

D. wentylator.

TKO.05Pytanie 56

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Pomiary elektryczne Materiały i osprzęt

Co przedstawia tabela wykorzystywana podczas montażu transformatora w stacji trakcyjnej zasilającej linię kolejową?

Śruba/ nakrętka	Połączenie elektryczne [Nm]		Połączenie mechaniczne [Nm]
	Stal	Mosiądz
M 6	10-15	5-10	20
M 8	30-40	10-15	35
M 10	50-60	20-30	45
M 12	60-70	40-50	60
M 14	90-100	60-70	100
M 16	120-130	80-90	170

A. Zakresy pomiarowe momentomierzy kontrolnych w zależności od rodzaju gwintu.

B. Momenty dokręcenia nakrętek zaciskowych połączeń elektrycznych.

C. Wykaz elementów połączeń mechanicznych i elektrycznych.

D. Kolejność montażu przewodów zasilających.

TKO.05Pytanie 57

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Pomiary elektryczne Materiały i osprzęt

Którego parametru sieci trakcyjnej dotyczą wyniki pomiaru zapisane w tabeli?

dla dwóch przewodów jezdnych 28×4×7×9,81	29,77 kN
dla liny L120 15×4×27×9,81	15,91 kN
dla liny L150 18×4×27×9,81	19,08 kN

A. Odsuw przewodów jezdnych.

B. Siła stykowa między pantografem a siecią jezdną.

C. Elastyczność statyczna sieci.

D. Siła naciągu w przewodach jezdnych i linach nośnych.

TKO.05Pytanie 58

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Pomiary elektryczne

Jakim urządzeniem można zmierzyć poziom naładowania akumulatorów kwasowych w stacji trakcyjnej?

A. areometr

B. amperomierz

C. watomierz

D. omomierz

TKO.05Pytanie 59

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Ochrona i bezpieczeństwo Materiały i osprzęt

Podczas wymiany gniazda wtykowego 3L/N/PE przewody należy podłączyć zgodnie z rysunkiem

C.

B.

A.

D.

TKO.05Pytanie 60

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Dokumentacja i oznaczenia

Z dokumentacji technicznej transformatora rozdzielczego wynika, że uzwojenie strony górnego napięcia połączone jest w

Dane techniczne transformatora rozdzielczego
Typ	TNOSCT
Moc	2500 kVA
Napięcie górne	21000 V
Napięcie dolne	400 V
Regulacja napięcia	+2,5%-3x2,5%
Układ połączeń	Dyn5
Napięcie zwarcia	6%
Straty jałowe	2500 W
Straty obciążeniowe	26500W

A. trójkąt.

B. zygzak.

C. gwiazdę.

D. podwójną gwiazdę.

TKO.05Pytanie 61

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające Ochrona i bezpieczeństwo

Wskaźnik przedstawiony na rysunku odnoszący się do prawego skrajnego toru i kierunku jazdy na wprost informuje o tym, że

A. nie można przekraczać tego wskaźnika elektrycznym pojazdem trakcyjnym.

B. należy podnieść pantograf.

C. wystąpi chwilowy zanik napięcia przy jeździe na tor boczny.

D. należy opuścić pantograf.

TKO.05Pytanie 62

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Pomiary elektryczne

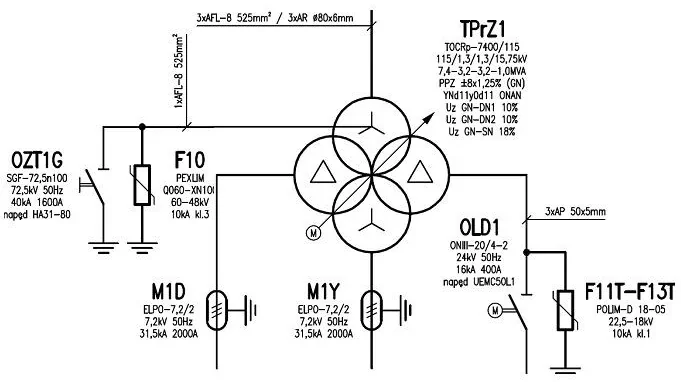

Ile wynosi przesunięcie fazowe pomiędzy napięciami po stronie wtórnej transformatora, doprowadzonymi do mostków prostowniczych?

Schemat transformatora prostownikowego TPrZ1 z odgromnikami i aparaturą łączeniową

A. 30°

B. 180°

C. 90°

D. 0°

TKO.05Pytanie 63

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Konserwacja i naprawy

Zgodnie z wytycznymi dotyczących konserwacji sieci trakcyjnej (Iet-2) przeglądy regularne sieci trakcyjnej torów szlakowych na trasie o prędkości jazdy v = 160 km/h powinny być przeprowadzane nie rzadziej niż co

A. 3 miesiące

B. 24 miesiące

C. 12 miesięcy

D. 6 miesięcy

TKO.05Pytanie 64

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Pomiary elektryczne

Jakie jest napięcie testowe podczas pomiaru rezystancji izolacji w systemach AC o nominalnym napięciu międzyfazowym 400 V?

A. 500 V DC

B. 500 V AC

C. 250 V AC

D. 250 V DC

TKO.05Pytanie 65

Montaż i eksploatacja sieci z…

Podstawowym narzędziem diagnostycznym do pomiaru napięcia w sieci trakcyjnej jest

A. termometr

B. omomierz

C. woltomierz

D. amperomierz

TKO.05Pytanie 66

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające Pomiary elektryczne

W instalacji elektrycznej zmierzono metodą techniczną impedancję pętli zwarcia, otrzymując następujące wyniki pomiarowe: U₀ = 228 V, U = 208 V, I = 15 A. Jaką wartość ma impedancja pętli zwarcia?

A. 1,33 Ω

B. 15,20 Ω

C. 0,75 Ω

D. 13,87 Ω

TKO.05Pytanie 67

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające Ochrona i bezpieczeństwo

Podczas prawidłowej pracy wszystkie wyłączniki są załączone. W przypadku wystąpienia zwarcia w miejscu Z zadziałają wyłączniki

A. 2, B, C i 4

B. C i 4

C. 2, C i 4

D. 2 i 4

TKO.05Pytanie 68

Montaż i eksploatacja sieci z…

Kategorie: Ochrona i bezpieczeństwo Dokumentacja i oznaczenia

Reguły bezpiecznej pracy w otoczeniu urządzeń sieci trakcyjnej oraz linii zasilających nietrakcyjnych, zbudowanych na konstrukcjach sieci jezdnej, są określone w dokumentacji

A. BHP-la

B. Iet-2

C. le-l

D. EBH-la

TKO.05Pytanie 69

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Ochrona i bezpieczeństwo

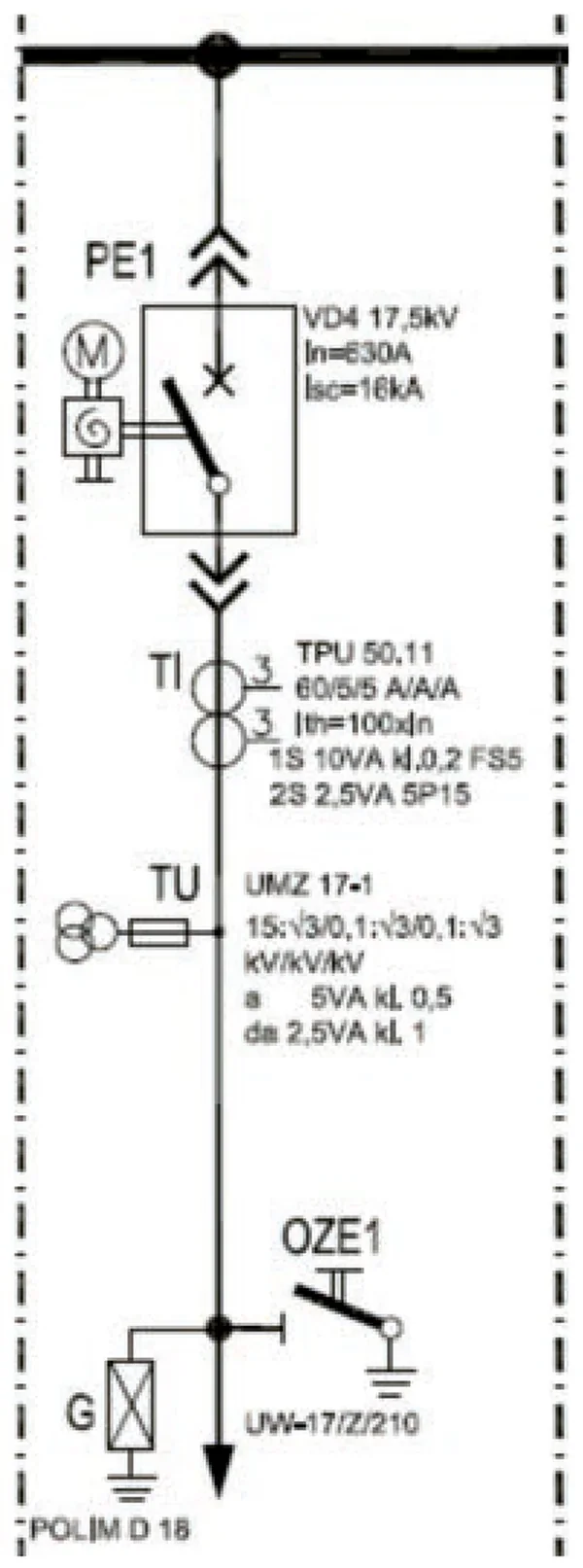

Na schemacie łącznik OZE1 przeznaczony jest do

Schemat pola rozdzielni z wyłącznikiem PE1, przekładnikami, łącznikiem OZE1 i odgromnikiem G

A. odłączenia odgromnika G.

B. wymuszenia zadziałania wyłącznika PEI.

C. uziemienia linii zamiast przenośnego uziemiacza.

D. ochrony przeciwprzepięciowej.

TKO.05Pytanie 70

Montaż i eksploatacja sieci z…

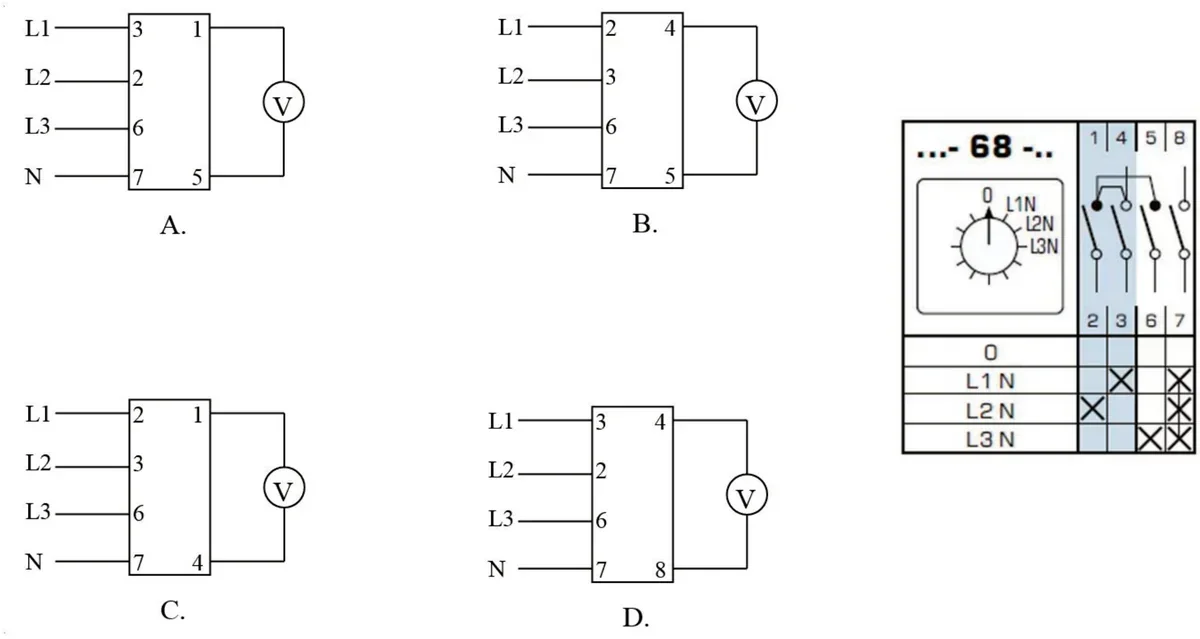

Pomiar napięć fazowych za pomocą woltomierza podłączonego do łącznika o podanym diagramie łączeń możliwy jest w układzie według schematu

Cztery schematy A-D podłączenia woltomierza do łącznika oraz diagram łączeń łącznika

C.

A.

D.

B.

TKO.05Pytanie 71

Montaż i eksploatacja sieci z…

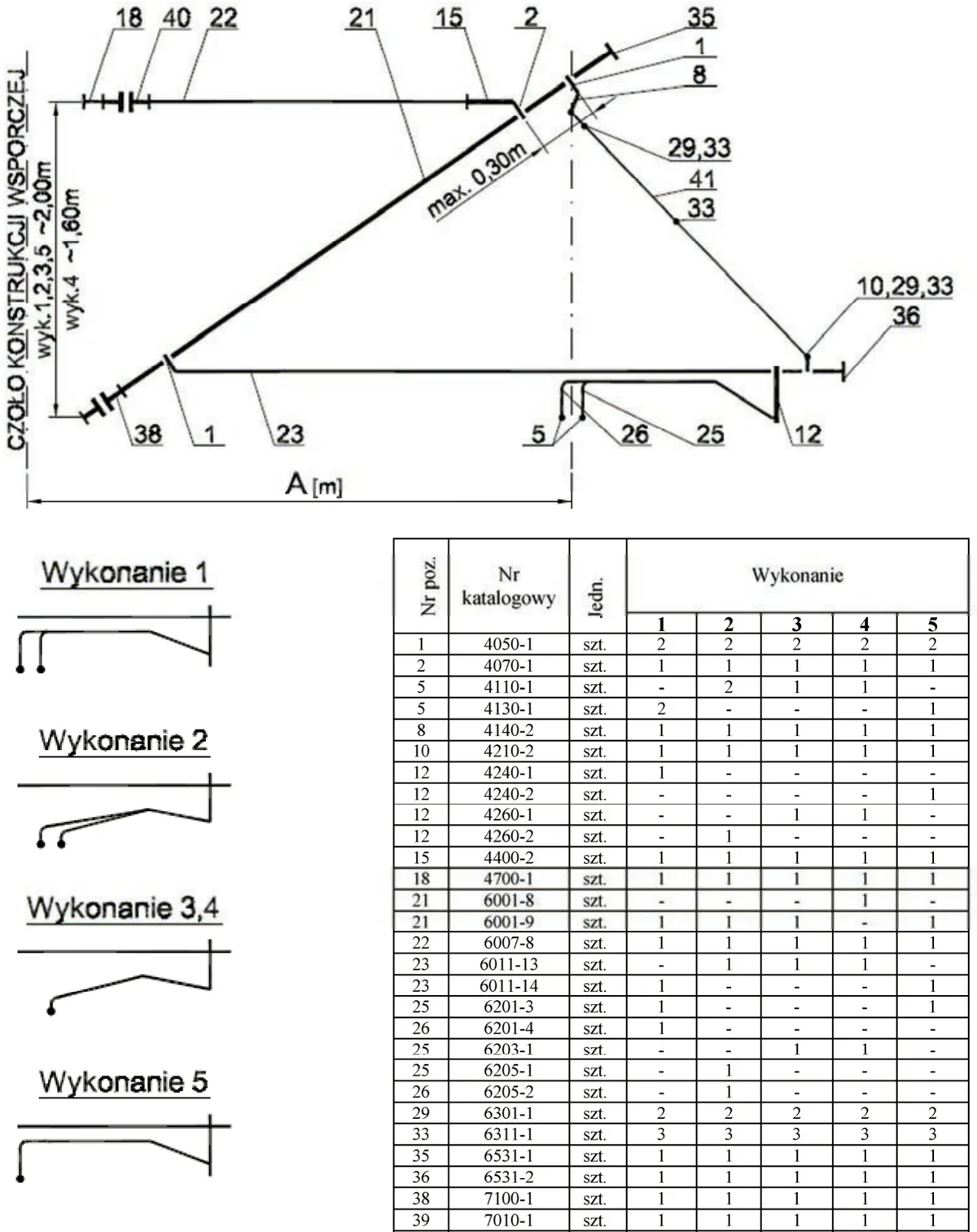

Przelotowe, przechylne zawieszenie sieci na łuku zgodne z wykonaniem 1 wymaga zastosowania wysięgnika pomocniczego o numerze katalogowym

Schemat zawieszenia przechylnego, wykonania od 1 do 5 i tabela numerów katalogowych

A. 6011-13

B. 9811-1

C. 6011-14

D. 6007-8

TKO.05Pytanie 72

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Dokumentacja i oznaczenia

Symbol łącznika dwubiegunowego przedstawiono na rysunku

B.

C.

D.

A.

TKO.05Pytanie 73

Montaż i eksploatacja sieci z…

Na rysunku przedstawiono

A. uchwyt równoległy rozjazdowy.

B. zacisk równoległy lina – przewód jezdny.

C. uchwyt odległościowy do przewodów jezdnych.

D. złączkę śrubową przewodów jezdnych.

TKO.05Pytanie 74

Montaż i eksploatacja sieci z…

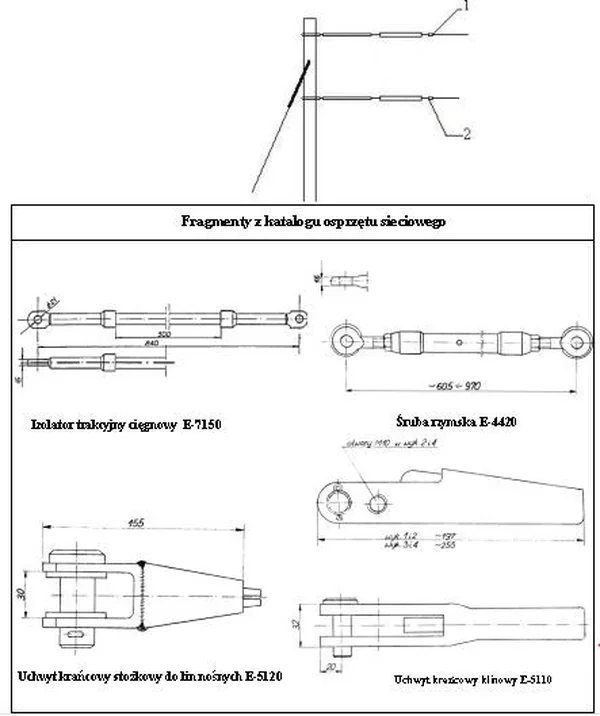

Wskaż numer katalogowy elementu osprzętu sieciowego oznaczonego na rysunku cyfrą 1.

Rysunek zawieszenia z elementami 1 i 2 oraz fragmenty katalogu osprzętu sieciowego

A. E-4420

B. E-5120

C. E-7150

D. E-5110

TKO.05Pytanie 75

Montaż i eksploatacja sieci z…

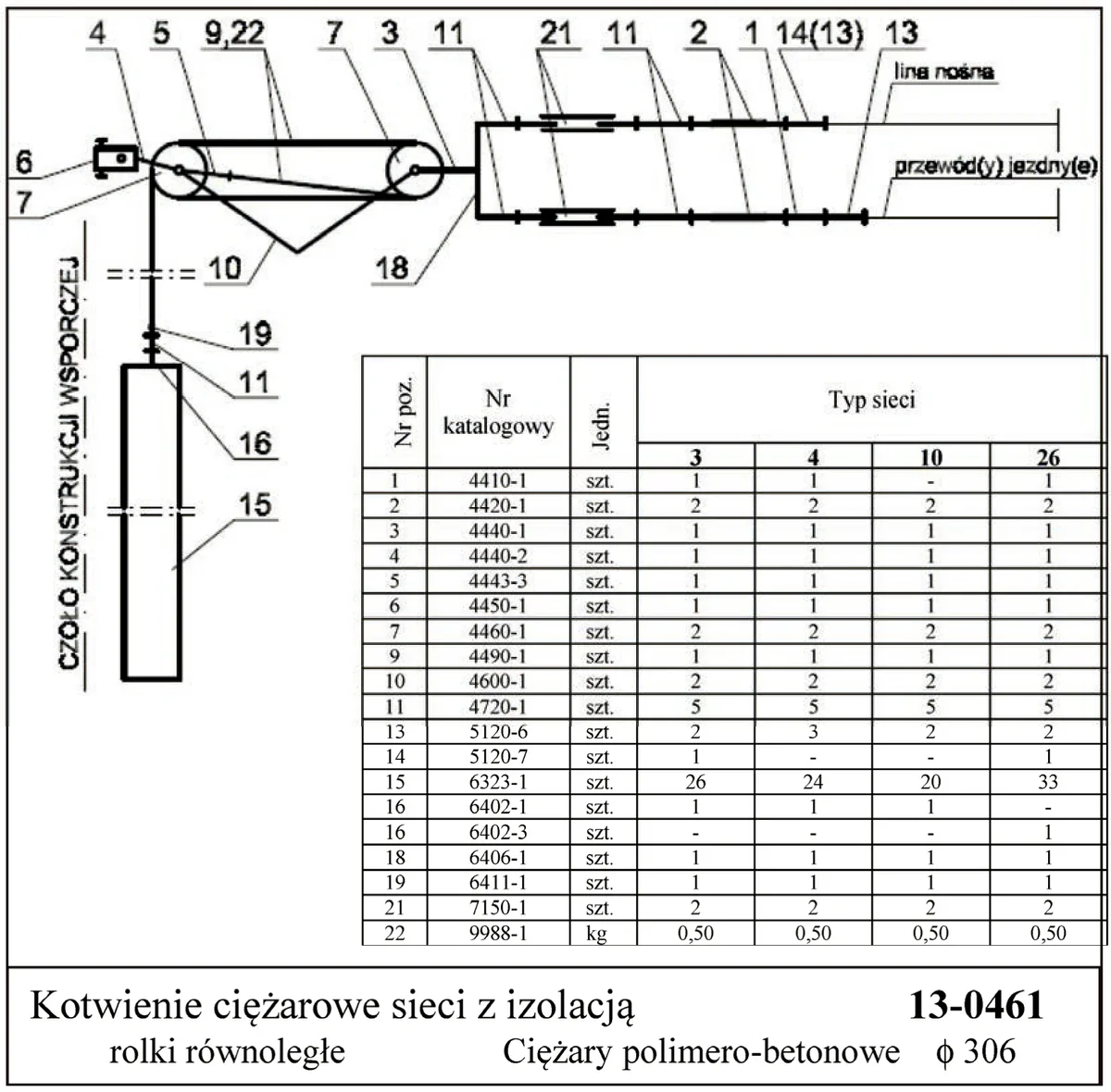

Ile ciężarów naprężających polimero-betonowych należy zastosować do wykonania kotwienia ciężarowego sieci typu 4 według zamieszczonej karty katalogowej?

Karta katalogowa 13-0461 kotwienia ciężarowego z tabelą elementów dla typów sieci

A. 24 szt.

B. 20 szt.

C. 26 szt.

D. 33 szt.

TKO.05Pytanie 76

Montaż i eksploatacja sieci z…

Kategorie: Pomiary elektryczne Ochrona i bezpieczeństwo

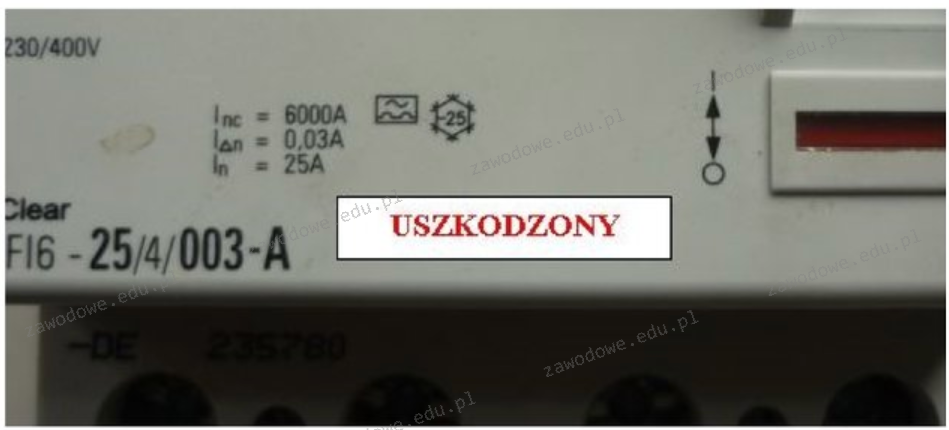

Schemat ilustruje pomiar

A. prądu zadziałania urządzenia różnicowoprądowego.

B. rezystancji izolacji stanowiska.

C. impedancji pętli zwarcia.

D. rezystywności gruntu.

TKO.05Pytanie 77

Montaż i eksploatacja sieci z…

Kategorie: Ochrona i bezpieczeństwo Dokumentacja i oznaczenia

Trasa układania kabli o napięciu 15 kV w gruncie powinna być na całej długości i szerokości oznaczona przy użyciu folii w kolorze

A. żółtym, umieszczonej przynajmniej 150mm nad kanałem

B. niebieskim, umieszczonej przynajmniej 250mm nad przewodem

C. czerwonym, umieszczonej przynajmniej 250mm nad przewodem

D. czerwonym, ułożonej bezpośrednio na przewodzie

TKO.05Pytanie 78

Montaż i eksploatacja sieci z…

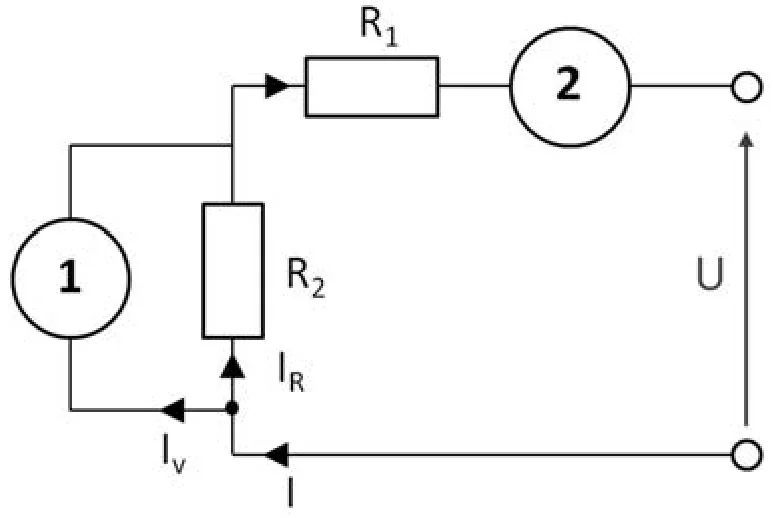

Na schemacie kolejno cyframi 1 i 2 zaznaczono pomiar

Schemat obwodu z rezystorami R1, R2 i przyrządami oznaczonymi cyframi 1 i 2

A. natężenia i pojemności.

B. rezystancji opornika i natężenia prądu.

C. napięcia i natężenia prądu.

D. napięcia i rezystancji opornika.

TKO.05Pytanie 79

Montaż i eksploatacja sieci z…

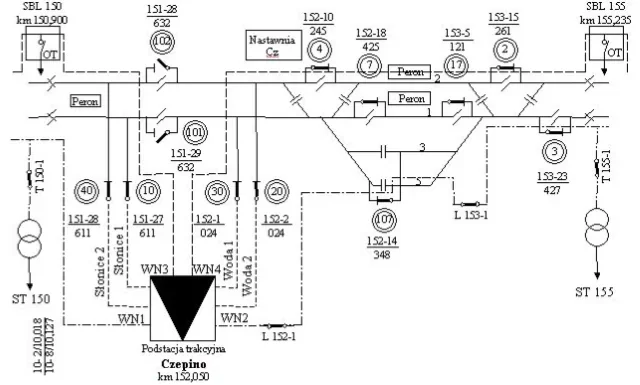

Ile zasilaczy sieci trakcyjnej wyprowadzono z podstacji trakcyjnej Czepino?

Schemat zasilania sieci trakcyjnej przy podstacji trakcyjnej Czepino z oznaczeniami kabli i odłączników

A. 8 sztuk.

B. 4 sztuki.

C. 6 sztuk.

D. 2 sztuki.

TKO.05Pytanie 80
