TKO.05 Pytanie 81
Montaż i eksploatacja sieci z…

Jaki układ sieci rozdzielczej przedstawiono na rysunku?

Ilustracja do pytania 1
A. Dwusystemowy.
B. Promieniowy.
C. Pierścieniowy.
D. Magistralny.
TKO.05 Pytanie 82
Montaż i eksploatacja sieci z…

Symbol łącznika dwubiegunowego przedstawiono na rysunku

Ilustracja do pytania 2
A. A.
B. D.
C. B.
D. C.
TKO.05 Pytanie 83
Montaż i eksploatacja sieci z…

Podczas prawidłowej pracy wszystkie wyłączniki są załączone. W przypadku wystąpienia zwarcia w miejscu Z zadziałają wyłączniki

Ilustracja do pytania 3
A. 2, B, C i 4
B. 2, C i 4
C. C i 4
D. 2 i 4
TKO.05 Pytanie 84
Montaż i eksploatacja sieci z…

Do oceny skuteczności ochrony przeciwporażeniowej przed dotykiem pośrednim w układzie IT niezbędne jest wykonanie pomiaru

A. impedancji pętli zwarciowej.
B. rezystancji izolacji stanowiska.
C. czasu wyłączania.
D. rezystancji uziomu ochronnego.
TKO.05 Pytanie 85
Montaż i eksploatacja sieci z…

Który element instalacji elektrycznej przedstawiono na rysunku?

Ilustracja do pytania 5
A. Trójfazowy wyłącznik nadmiarowy.
B. Jednofazowy wyłącznik nadmiarowy.
C. Trójfazowy wyłącznik różnicowoprądowy.
D. Jednofazowy wyłącznik nadmiarowo-różnicowy.
TKO.05 Pytanie 86
Montaż i eksploatacja sieci z…

Pomiar napięć fazowych za pomocą woltomierza podłączonego do łącznika o podanym diagramie łączeń możliwy jest w układzie według schematu

Ilustracja do pytania 6
A. B.
B. A.
C. C.
D. D.
TKO.05 Pytanie 87
Montaż i eksploatacja sieci z…

W pokazanym na rysunku wielofunkcyjnym przyrządzie do pomiaru parametrów instalacji elektrycznych obrotowy przełącznik funkcji ustawiono na pomiar

Ilustracja do pytania 7
A. impedancji pętli zwarcia w obwodzie faza-zero lub faza-faza.
B. rezystancji uziemienia.
C. rezystancji izolacji.
D. impedancji pętli zwarcia w obwodzie faza-ochronny.
TKO.05 Pytanie 88
Montaż i eksploatacja sieci z…

Całkowitą ochronę przed wnikaniem pyłu zapewnia obudowa oznaczona symbolem

A. IP44
B. IP00
C. IP6X
D. IPX4
TKO.05 Pytanie 89
Montaż i eksploatacja sieci z…

Przy przyłączaniu przewodów do łącznika w sposób pokazany na schemacie niewłaściwe jest

Ilustracja do pytania 9
A. stosowanie wkrętaka izolowanego PZ2 6 x 100 mm
B. odizolowanie końcówki przewodu na długości 15 mm
C. dokręcanie z momentem 3,5 Nm
D. stosowanie wkrętaka płaskiego 1000V, 3,0 x 100 mm
TKO.05 Pytanie 90
Montaż i eksploatacja sieci z…

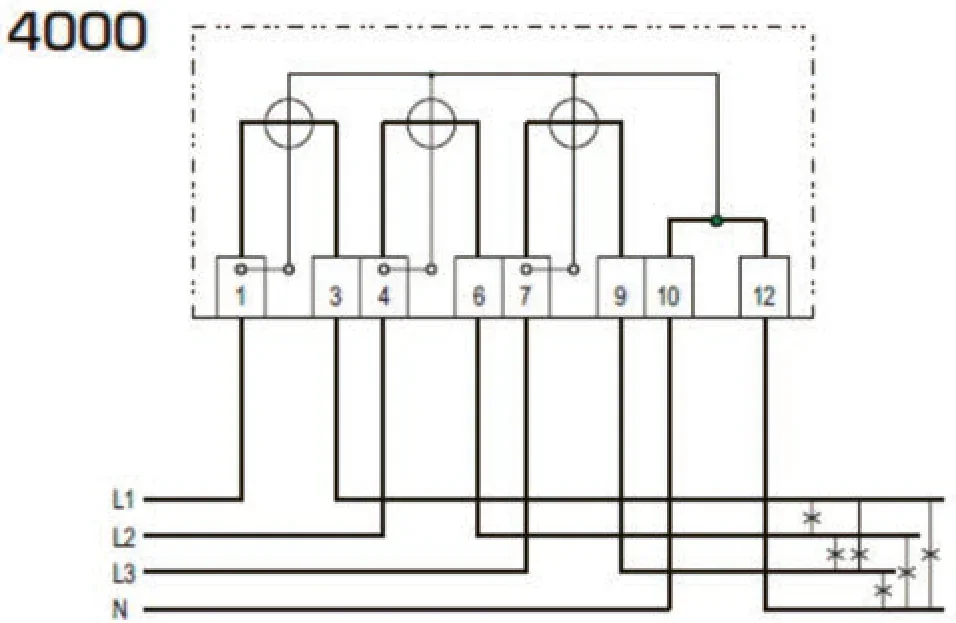

Na rysunku przestawiono schemat przyłączenia licznika w sieci czteroprzewodowej do pomiaru

Ilustracja do pytania 10
A. bezpośredniego energii biernej.
B. pośredniego energii biernej.
C. bezpośredniego energii czynnej.
D. półpośredniego energii czynnej.
TKO.05 Pytanie 91
Montaż i eksploatacja sieci z…

W układzie pokazanym na rysunku wartość natężenie prądu I płynącego przez odbiornik wynosi

Ilustracja do pytania 11
A. 100A
B. 2A
C. 5A
D. 40A
TKO.05 Pytanie 92
Montaż i eksploatacja sieci z…

Jaka jest nazwa pokazanego na rysunku dokumentu należącego do dokumentacji utrzymania sieci trakcyjnej?

Ilustracja do pytania 12
A. Plan izolacji torów i rozjazdów.
B. Rysunek konstrukcyjny sieci jezdnej
C. Projekt sieci, według którego sieć została wybudowana.
D. Schemat sekcjonowania sieci trakcyjnej.
TKO.05 Pytanie 93
Montaż i eksploatacja sieci z…

Przedstawione na rysunku urządzenie stosuje się do

Ilustracja do pytania 13
A. wykonania uziemienia.
B. zwierania zacisków podstawy bezpiecznikowej.
C. stwierdzenia obecności napięcia.
D. wyjmowania wkładek topikowych.
TKO.05 Pytanie 94
Montaż i eksploatacja sieci z…

Z wymienionych przyrządów do pomiaru zużycia przewodów jezdnych należy użyć

A. suwmiarki.
B. głębokościomierza.
C. linijki.
D. mikromierza.
TKO.05 Pytanie 95
Montaż i eksploatacja sieci z…

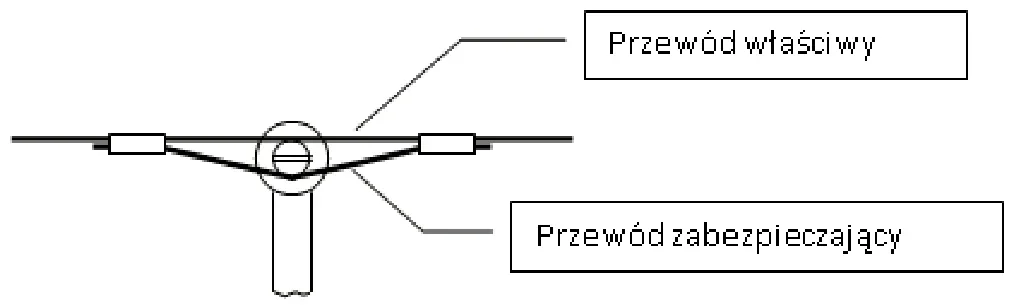

Na których słupach linii potrzeb nietrakcyjnych należy wykonywać przedstawione na rysunku zawieszenie bezpieczne przewodu na izolatorze stojącym, wymagane w określonych miejscach zgodnie z obostrzeniami 1 stopnia?

Ilustracja do pytania 15
A. Przelotowych.
B. Narożnych.
C. Krańcowych.
D. Odporowych.
TKO.05 Pytanie 96
Montaż i eksploatacja sieci z…

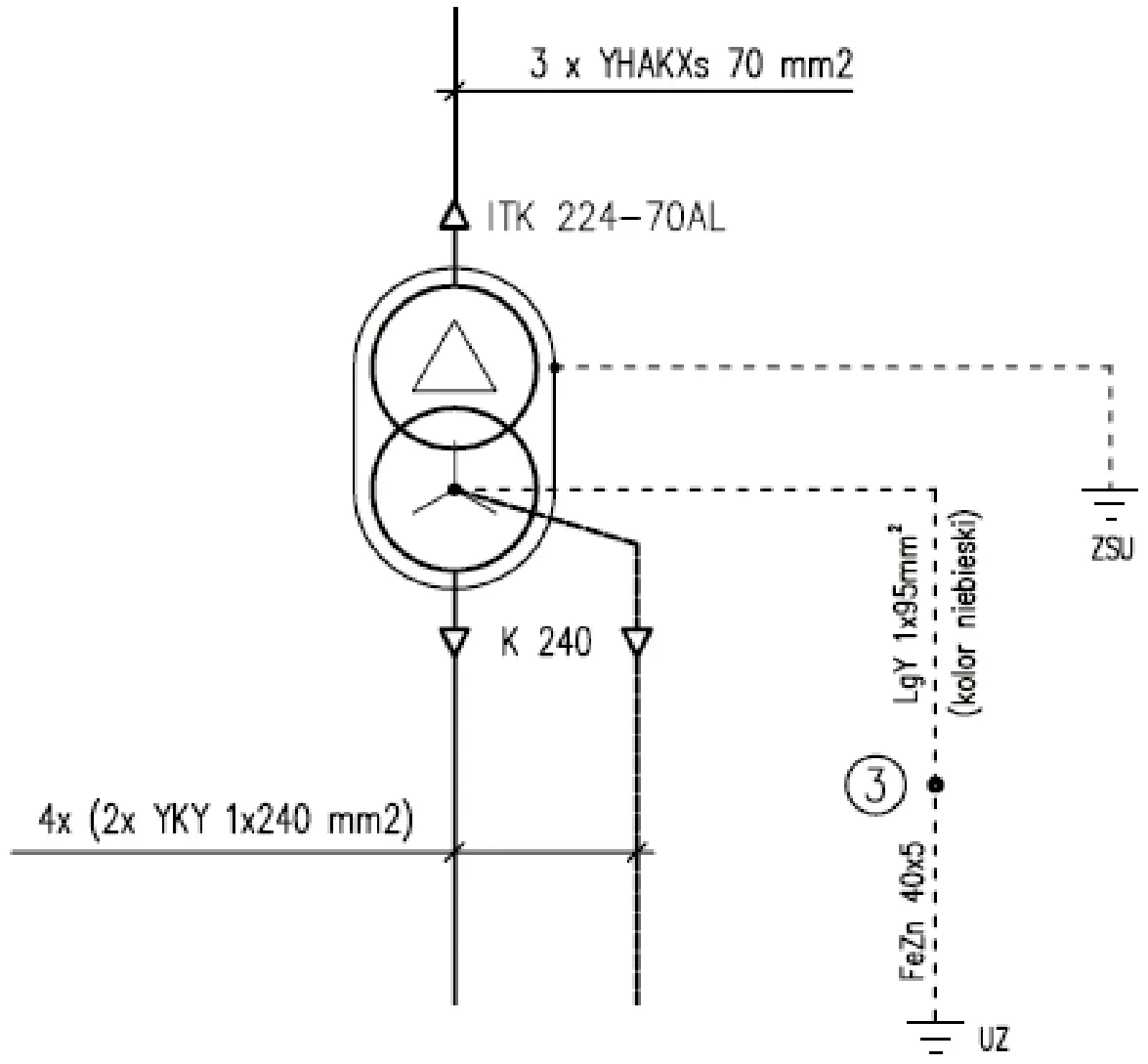

Połączenie zacisku kontrolnego uziemienia roboczego punktu neutralnego transformatora z uziomem zewnętrznym należy wykonać

Ilustracja do pytania 16
A. przewodem LgY 1 x 70 mm²
B. przewodem LgY 1 x 95 mm²
C. kablem YKY 1 x 240 mm²
D. bednarką FeZn 40 x 5
TKO.05 Pytanie 97
Montaż i eksploatacja sieci z…

Do wykonania kotwienia środkowego w sieci typu 30 według schematu należy zastosować

Ilustracja do pytania 17
A. 130 m drutu stalowego.
B. 140 m drutu miedzianego.
C. 130 m liny stalowej.
D. 140 m liny miedzianej.
TKO.05 Pytanie 98
Montaż i eksploatacja sieci z…

Przelotowe, przechylne zawieszenie sieci na łuku zgodne z wykonaniem 1 wymaga zastosowania wysięgnika pomocniczego o numerze katalogowym

Ilustracja do pytania 18
A. 6011-13
B. 9811-1
C. 6011-14
D. 6007-8
TKO.05 Pytanie 99
Montaż i eksploatacja sieci z…

Na schemacie łącznik OZE1 przeznaczony jest do

Ilustracja do pytania 19
A. wymuszenia zadziałania wyłącznika PEI.
B. ochrony przeciwprzepięciowej.
C. odłączenia odgromnika G.
D. uziemienia linii zamiast przenośnego uziemiacza.
TKO.05 Pytanie 100
Montaż i eksploatacja sieci z…

Fabryczne zabezpieczenia temperaturowe I i II stopnia oraz zabezpieczenia gazowo-przepływowe stosowane są w

A. dławikach katodowych.
B. prostownikach diodowych.
C. transformatorach olejowych.
D. transformatorach suchych.
TKO.05 Pytanie 101
Montaż i eksploatacja sieci z…

Ile ciężarów naprężających polimero-betonowych należy zastosować do wykonania kotwienia ciężarowego sieci typu 4 według zamieszczonej karty katalogowej?

Ilustracja do pytania 21
A. 26 szt.
B. 33 szt.
C. 20 szt.
D. 24 szt.
TKO.05 Pytanie 102
Montaż i eksploatacja sieci z…

Sekcjonowanie podłużne sieci trakcyjnej w izolowanych przęsłach naprężania wymaga stosowania

A. izolatorów cięgnowych.
B. izolatorów sekcyjnych.
C. osłon termicznych.
D. uchwytów dystansowych.
TKO.05 Pytanie 103
Montaż i eksploatacja sieci z…

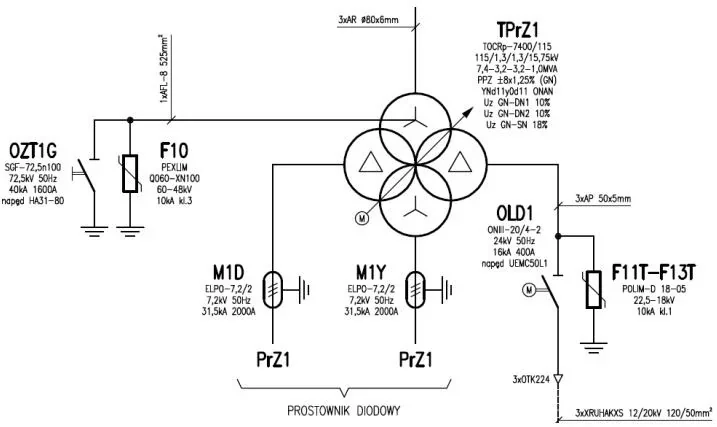

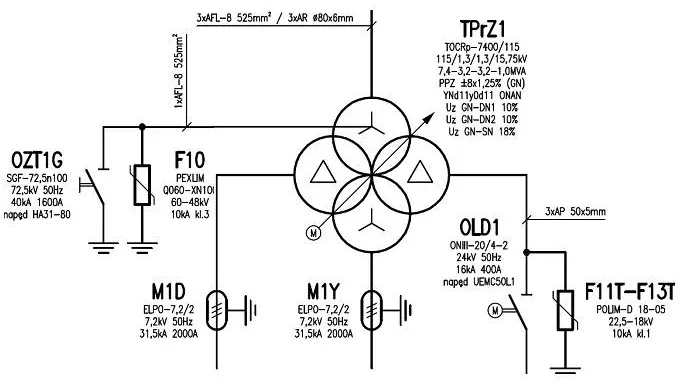

Który z podanych transformatorów zastosuje się w zespole prostownikowym podstacji trakcyjnej w systemie 3 kV DC, jeżeli jest zasilany napięciem 15 kV?

Ilustracja do pytania 23
A. A.
B. C.
C. B.
D. D.
TKO.05 Pytanie 104
Montaż i eksploatacja sieci z…

Przedstawione elementy stosuje się przy

Ilustracja do pytania 24
A. uszynianiu wiaduktu.
B. profilowaniu sieci.
C. podwieszaniu przewodu wzmacniającego.
D. kotwieniu stałym przewodu uszyniającego.
TKO.05 Pytanie 105
Montaż i eksploatacja sieci z…

Do naprawy przerwanego kabla, ułożonego bez zapasu podczas prac ziemnych należy użyć

A. dwóch muf kablowych i odcinka kabla.
B. mufy rozgałęźnej i odcinka kabla.
C. odcinka kabla i zgrzewarki.
D. odcinka kabla zakończonego głowicami.
TKO.05 Pytanie 106
Montaż i eksploatacja sieci z…

Na schemacie sekcjonowania sieci nie umieszcza się

A. numerów torów i rozjazdów zelektryfikowanych.
B. planu izolacji torów i rozjazdów.
C. układu sieci wraz z elementami izolacji podłużnej i poprzecznej.
D. miejsca zlokalizowania podstacji trakcyjnych.
TKO.05 Pytanie 107
Montaż i eksploatacja sieci z…

Na rysunku przedstawiono

Ilustracja do pytania 27
A. nożyce do cięcia drutu jezdnego.
B. giętarkę przewodów jezdnych.
C. hydrauliczną prostownicę djp.
D. zgrzewarkę przewodów miedzianych.
TKO.05 Pytanie 108
Montaż i eksploatacja sieci z…

Na rysunku zamieszczono kabel oznaczany symbolem literowym

Ilustracja do pytania 28
A. YDY
B. YKY
C. YAKY
D. YALY
TKO.05 Pytanie 109
Montaż i eksploatacja sieci z…

Przedstawione na rysunku urządzenie stanowi ochronę

Ilustracja do pytania 29
A. odgromową.
B. przeciążeniową.
C. porażeniową.
D. zwarciową.
TKO.05 Pytanie 110
Montaż i eksploatacja sieci z…

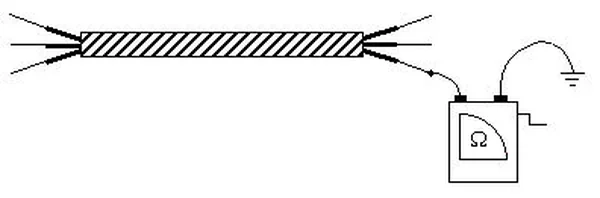

Schemat ilustruje pomiar

Ilustracja do pytania 30
A. rezystywności gruntu.
B. prądu zadziałania urządzenia różnicowoprądowego.
C. impedancji pętli zwarcia.
D. rezystancji izolacji stanowiska.
TKO.05 Pytanie 111
Montaż i eksploatacja sieci z…

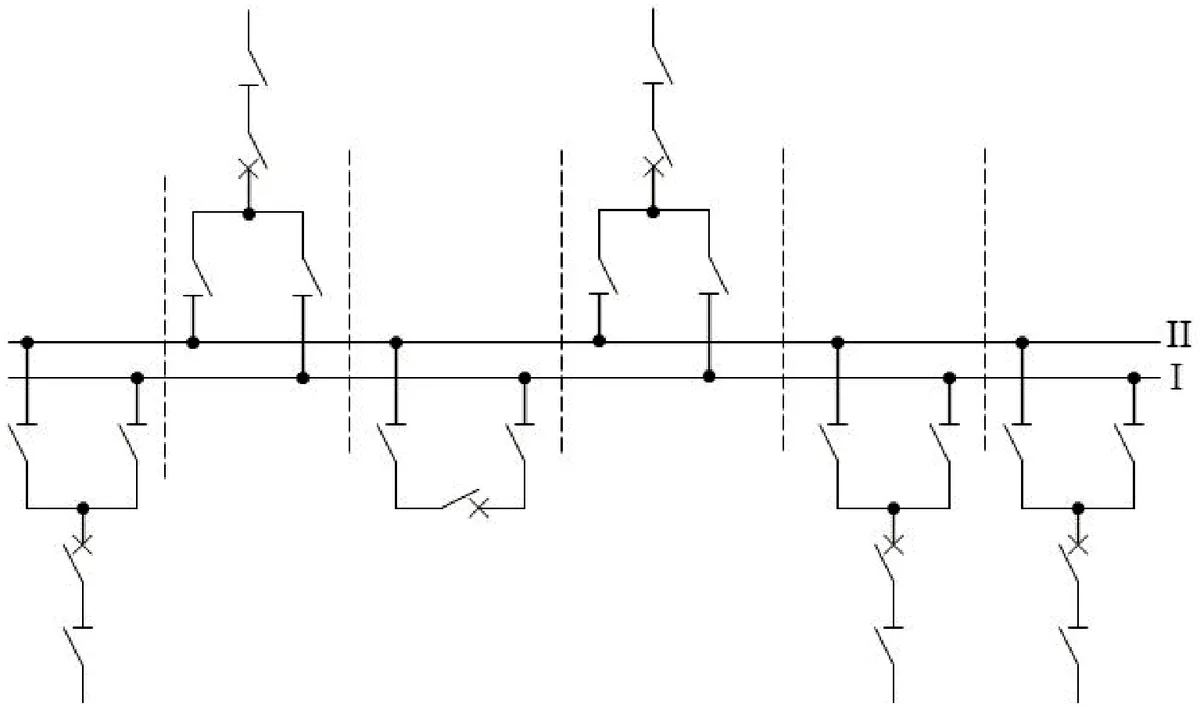

Na rysunku przedstawiono

Ilustracja do pytania 31
A. podwójny system szyn zbiorczych niesekcjonowany.
B. podwójny system szyn zbiorczych sekcjonowany z obejściem.
C. pojedynczy system szyn zbiorczych niesekcjonowany z obejściem.
D. pojedynczy system szyn zbiorczych niesekcjonowany.
TKO.05 Pytanie 112
Montaż i eksploatacja sieci z…

Zamieszczone na rysunku kleszcze izolacyjne nie są stosowane do

Ilustracja do pytania 32
A. zakładania i wyjmowania wkładek bezpiecznikowych.
B. nakładania i zdejmowania osłon izolacyjnych.
C. potwierdzania braku napięcia.
D. stawiania przegród izolacyjnych.
TKO.05 Pytanie 113
Montaż i eksploatacja sieci z…

Który ze wskaźników We oznacza, że wjazd elektrycznych pojazdów trakcyjnych jest zabroniony?

Ilustracja do pytania 33
A. A.
B. B.
C. D.
D. C.
TKO.05 Pytanie 114
Montaż i eksploatacja sieci z…

Przed przystąpieniem do prac z całkowicie wyłączonym napięciem należy w pierwszej kolejności

A. sprawdzić brak napięcia w wyłączonym urządzeniu.
B. wyłączyć i odłączyć urządzenia.
C. uziemić wyłączone urządzenie.
D. zabezpieczyć i oznaczyć miejsce pracy.
TKO.05 Pytanie 115
Montaż i eksploatacja sieci z…

Długotrwałe ładowanie akumulatora kwasowego prądem o wartości znacznie przekraczającej wartość określoną w instrukcji obsługi może doprowadzić do

A. zwiększenia pojemności akumulatora ponad znamionową.
B. wielokrotnego wzrostu napięcia na zaciskach akumulatora.
C. przeformowania biegunów.
D. eksplozji akumulatora.
TKO.05 Pytanie 116
Montaż i eksploatacja sieci z…

Który symbol oznacza wyłącznik różnicowoprądowy przeznaczony do stosowania w sieciach z wystąpieniem prądu uszkodzeniowego stałego?

Ilustracja do pytania 36
A. C.
B. D.
C. B.
D. A.
TKO.05 Pytanie 117
Montaż i eksploatacja sieci z…

Oznaczenie NHXMH wskazuje, że jest to przewód

A. samochodowy.
B. ognioodporny.
C. sygnalizacyjny.
D. sterowniczy.
TKO.05 Pytanie 118
Montaż i eksploatacja sieci z…

Kolor żółto-zielony izolacji dwukolorowej występuje na przewodzie

A. odgromowym WN.
B. ochronnym PE.
C. neutralnym N.
D. liniowym L.
TKO.05 Pytanie 119
Montaż i eksploatacja sieci z…

Na rysunku przedstawiono widok poprzeczny kabla

Ilustracja do pytania 39
A. rdzeniowego.
B. olejowego.
C. gazowego.
D. ekranowanego.
TKO.05 Pytanie 120
Montaż i eksploatacja sieci z…

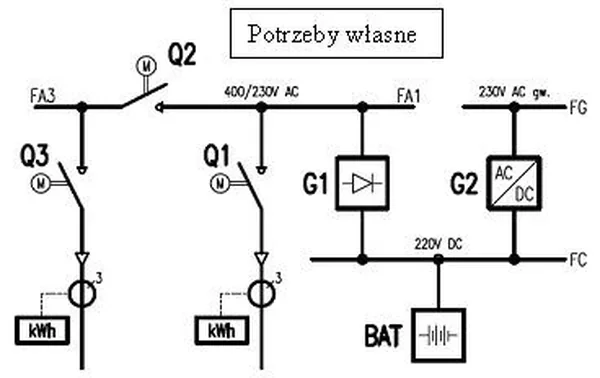

Symbol ZM12V10A-151B na zasilaczu buforowym oznacza napięcie

A. zasilające 110V DC i prąd zasilający 5A.
B. wyjściowe 12V DC i prąd wyjściowy 10A.
C. zasilające 110V DC i prąd wyjściowy 5A.
D. zasilające 12V DC i prąd wyjściowy 10A.
