TKO.05Pytanie 121

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt

Na rysunku przedstawiono sieć jezdną typu Y

A. płaską z dwoma przewodami tj. jezdnym i liną nośną.

B. łańcuchową z jednym przewodem jezdnym i dwoma linami nośnymi.

C. łańcuchową uelastycznioną z dwoma przewodami jezdnymi i jedną liną nośną.

D. łańcuchową podwójną z jedną liną nośną.

TKO.05Pytanie 122

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Pomiary elektryczne Dokumentacja i oznaczenia

Na rysunku przedstawiono schemat podłączenia tranzystora. Na zaciskach 1-1 możliwy jest pomiar napięcia

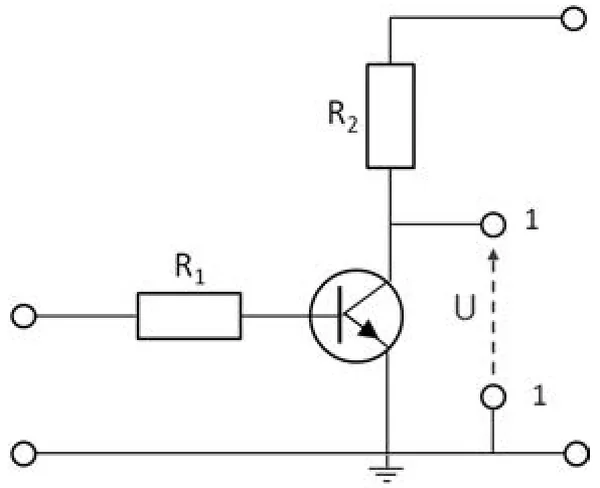

Schemat układu z tranzystorem, rezystorami R1 i R2 oraz zaciskami 1-1

A. sterującego.

B. wejściowego.

C. zasilającego.

D. wyjściowego.

TKO.05Pytanie 123

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające Materiały i osprzęt

Do podłączenia trójbiegunowych rozłączników, zgodnie ze schematem, należy zastosować przewody o przekroju

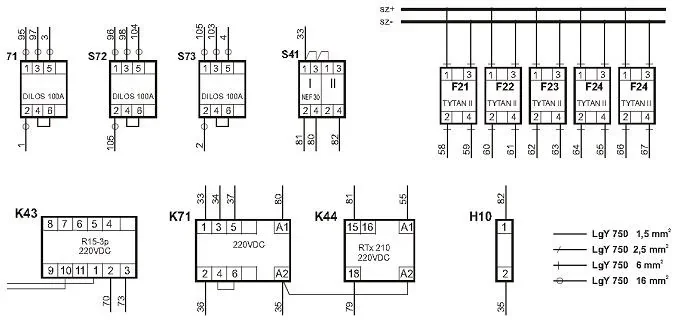

Schemat montażowy aparatów rozdzielnicy z przewodami LgY 750 o różnych przekrojach

A. 6,0 mm2

B. 16,0 mm2

C. 2,5 mm2

D. 1,5 mm2

TKO.05Pytanie 124

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Dokumentacja i oznaczenia

Kotwienie środkowe sieci skompensowanej oznacza się symbolem

A.

D.

B.

C.

TKO.05Pytanie 125

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające

Jaka jest funkcja transformatora w sieci zasilającej?

A. Stabilizacja częstotliwości prądu

B. Pomiar natężenia prądu

C. Kontrola kierunku przepływu prądu

D. Zmiana poziomu napięcia prądu elektrycznego

TKO.05Pytanie 126

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Materiały i osprzęt

Materiał izolacyjny, który ma zdolność adsorpcji i jest używany przede wszystkim w transformatorach jako środek pochłaniający wilgoć, a jego temperatura topnienia wynosi 1000°C, to

A. taśma papierowa

B. papier kablowy

C. silikażel pomarańczowy

D. preszpan

TKO.05Pytanie 127

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające

Jakie odłączniki umożliwiają połączenie sąsiadujących sekcji zasilania sieci trakcyjnej w podstacji?

A. 101 i 102

B. L152–1 i L153-1

C. T150-1 i T 155-1

D. 10, 20, 30 i 40

TKO.05Pytanie 128

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Pomiary elektryczne

W układzie pokazanym na rysunku wartość natężenie prądu I płynącego przez odbiornik wynosi

Schemat przekładnika prądowego 100/5 z amperomierzem wskazującym 2 A

A. 2 A

B. 100 A

C. 5 A

D. 40 A

TKO.05Pytanie 129

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt Konserwacja i naprawy

Przedstawiony na rysunku element stosowany jest do

A. cięcia przewodu jezdnego Djp.

B. ściągania powłok izolacyjnych z kabli.

C. formowania żył sektorowych na okrągło.

D. napinania przewodów jezdnych Djp.

TKO.05Pytanie 130

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Materiały i osprzęt

Na rysunku przedstawiono lampę

A. metalohalogenkową.

B. rtęciową.

C. sodową.

D. LED.

TKO.05Pytanie 131

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Pomiary elektryczne Ochrona i bezpieczeństwo

Na podstawie schematu określ, które z uzwojeń przekładników prądowych wykorzystane są do celów zabezpieczeniowych.

A. I, II, III, IV

B. III, IV, V

C. I, II

D. I, II, III, IV, V

TKO.05Pytanie 132

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt

Który z poniższych materiałów jest najczęściej używany do produkcji przewodów jezdnych w sieciach trakcyjnych?

A. Miedź

B. Żelazo

C. Stal

D. Aluminium

TKO.05Pytanie 133

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające

Na rysunku przedstawiono schemat zasilania podstacji trakcyjnej

A. 15 kV 16 2/3 Hz AC

B. 25 kV 50 Hz

C. 3 kV DC

D. 3 kV AC

TKO.05Pytanie 134

Montaż i eksploatacja sieci z…

Kategorie: Ochrona i bezpieczeństwo Materiały i osprzęt

Do wymiany wkładek topikowych w dużej mocy bezpiecznikach konieczne jest zastosowanie

A. uchwytu izolacyjnego

B. izolowanych szczypiec uniwersalnych

C. drążka izolacyjnego

D. dźwigni odłącznika

TKO.05Pytanie 135

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające Pomiary elektryczne

Aby zidentyfikować obiekty o wyższej temperaturze w działającej rozdzielnicy, jakie urządzenie powinno wykorzystać własne potrzeby podstacji trakcyjnej?

A. kamerę termowizyjną

B. woltomierz z termoparą

C. termometr oporowy

D. amperomierz cęgowy

TKO.05Pytanie 136

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Konserwacja i naprawy

Podczas przeprowadzania przeglądu sieci trakcyjnej przedstawionej na rysunku stwierdzono

A. zerwanie izolatora.

B. kradzież górnych lin nośnych.

C. kradzież liny uszynnienia grupowego.

D. zerwanie wieszaka drutu jezdnego.

TKO.05Pytanie 137

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Pomiary elektryczne Materiały i osprzęt

Przedstawiona na rysunku wkładka bezpiecznikowa jest przeznaczona na prąd znamionowy do wysokości

A. 16 A

B. 115 kA

C. 10 A

D. 500 V

TKO.05Pytanie 138

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Pomiary elektryczne

Podziałka umieszczona na pantografie przedstawionym na rysunku służy do

A. sprawdzenia odsuwu przewodu jezdnego.

B. pomiaru wysokości zawieszenia przewodu jezdnego.

C. sprawdzenia skrajni sieci trakcyjnej.

D. pomiaru wysokości zawieszenia liny nośnej.

TKO.05Pytanie 139

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt

Z przedstawionego schematu wynika, że przewody należy ułożyć

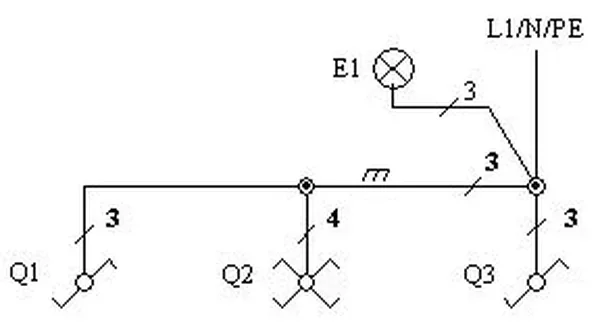

Schemat instalacji z oprawą E1 i łącznikami Q1, Q2, Q3 z oznaczeniem liczby przewodów

A. na tynku.

B. w korytkach.

C. pod podłogą.

D. w tynku.

TKO.05Pytanie 140

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt

Na zdjęciu przedstawiono

A. złączkę przewodów jezdnych.

B. uchwyt do połączeń równoległych przewodu z liną nośną.

C. uchwyt liny uelastyczniającej sieci trakcyjnej.

D. uchwyt wieszakowy.

TKO.05Pytanie 141

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające

Kabiny sekcyjne szlakowe

A. usytuowane są w bliskim sąsiedztwie środka odcinka pomiędzy podstacjami na liniach dwutorowych

B. domykają poprzecznie jednostronnie zasilany końcowy odcinek dwutorowej linii kolejowej

C. łączą sekcyjne kabiny zasilające linie, które łączą się w danym węźle

D. łączą kilka podstacji trakcyjnych, zasilających linie, które spotykają się w tym węźle

TKO.05Pytanie 142

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające

Ile linii potrzeb nietrakcyjnych wyprowadzono z podstacji trakcyjnej Czepino?

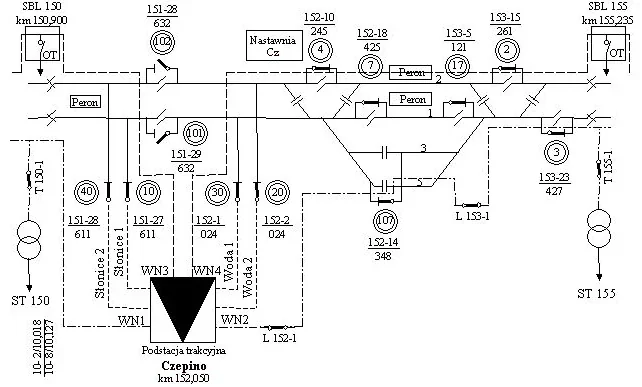

Schemat zasilania sieci trakcyjnej przy podstacji trakcyjnej Czepino z oznaczeniami kabli i odłączników

A. 2

B. 6

C. 8

D. 4

TKO.05Pytanie 143

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt

Na rysunku zamieszczono kabel oznaczany symbolem literowym

A. YDY

B. YKY

C. YALY

D. YAKY

TKO.05Pytanie 144

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt

Na rysunku przedstawiono widok poprzeczny kabla

A. ekranowanego.

B. olejowego.

C. gazowego.

D. rdzeniowego.

TKO.05Pytanie 145

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt

Elektryczne oddzielenie prądów w torach dla sygnału w obwodach torowych, umożliwiając jednocześnie przepływ prądu powrotnego trakcji, jest osiągalne dzięki zastosowaniu

A. ogranicznika niskonapięciowego typu TZD.

B. dławika torowego.

C. izolatora sekcyjnego.

D. elementu do sekcjonowania sieci.

TKO.05Pytanie 146

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt

Na rysunku przedstawiono

A. złączki szynowe.

B. złączki gwintowe.

C. listwy zaciskowe.

D. złączki bezgwintowe.

TKO.05Pytanie 147

Montaż i eksploatacja sieci z…

Kategorie: Materiały i osprzęt Dokumentacja i oznaczenia

Który z przedstawionych symboli graficznych jest stosowany do przedstawiania przewodów układanych w korytku kablowym otwartym?

D.

A.

B.

C.

TKO.05Pytanie 148

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt Konserwacja i naprawy

Na rysunku przedstawiono

A. zabezpieczenie urządzenia naprężającego.

B. śrubę rzymską.

C. zacisk mostkowy.

D. wyrównywacz przewodów jezdnych.

TKO.05Pytanie 149

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt

Czym jest pantograf w kontekście sieci trakcyjnych?

A. Urządzeniem do pobierania prądu z przewodu jezdnego

B. Urządzeniem do podtrzymywania przewodów

C. Rodzajem izolatora stosowanego w sieciach

D. Systemem sterowania ruchem pociągów

TKO.05Pytanie 150

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Ochrona i bezpieczeństwo Konserwacja i naprawy

Która z poniższych czynności nie jest konieczna do wykonania podczas konserwacji wyłącznika szybkiego z kabiny sekcyjnej, który jest wyposażony w system ochrony przeciwporażeniowej przez uszynienie, w sytuacji, gdy wyłącznik został zamontowany na ruchomym wózku pozwalającym na wysprzęglenie z toru głównego oraz wyprowadzenie z pola celki do konserwacji?

A. Zdejmowanie odłączników kabli zasilających przy sieci trakcyjnej

B. Weryfikacja stanu połączeń uszyniających w obrębie kabiny

C. Kontrola stanu połączeń kabli uszyniających kabinę z torami

D. Uszynienie kabli zasilających przy sieci trakcyjnej

TKO.05Pytanie 151

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające Pomiary elektryczne

Na podstawie schematu określ, które z uzwojeń przekładników prądowych wykorzystane są do celów pomiarowych.

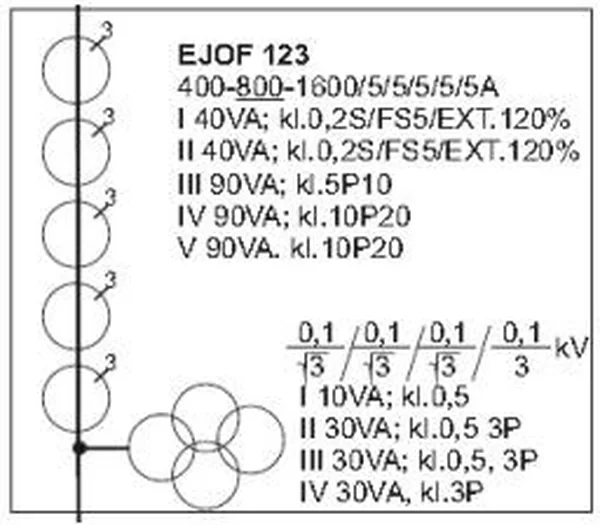

Schemat przekładników prądowych EJOF 123 z danymi uzwojeń od I do V

A. IV i V

B. III i V

C. III i IV

D. I i II

TKO.05Pytanie 152

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Pomiary elektryczne Ochrona i bezpieczeństwo

Wstęp do sekcji niskonapięciowej kabiny z systemem ochrony przed porażeniem elektrycznym przez uziemienie jest możliwy po wcześniejszym

A. stwierdzeniu prawidłowego stanu połączeń kabli uziemiających kabinę z szynami torowymi

B. otwarciu odłączników kabli zasilaczy przy sieci trakcyjnej

C. uziemieniu kabli zasilaczy przy sieci trakcyjnej i głowic kablowych w rozdzielni 3 kV

D. sprawdzeniu stanu połączeń uziemiających wewnątrz kabiny

TKO.05Pytanie 153

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt Konserwacja i naprawy

Zamiana uszkodzonego izolatora sekcyjnego wymaga użycia

A. wagonu pomiarowego

B. pociągu gospodarczego

C. wózka motorowego

D. pociągu sieciowego

TKO.05Pytanie 154

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające

Który z podanych transformatorów zastosuje się w zespole prostownikowym podstacji trakcyjnej w systemie 3 kV DC, jeżeli jest zasilany napięciem 15 kV?

	Typ transformatora	Dane techniczne
A.	TOTp – 6300/20	6300 kVA, 21/2 x 1,29 kV,Yy0d11
B.	TOTp – 1200/15	1200 kVA, 15,75/2 x 0,525 kV, Yy0d11
C.	TOCRp – 7000/115	7,3/3,15/3,15/1 MVA, 115/2 x 1,29/15,75 kV Ynd11/y0/d11
D.	TNOSN - 100/20	100 kVA, 20,75/0,42 kV,Yzn5

B.

C.

D.

A.

TKO.05Pytanie 155

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt

Oznaczenie NHXMH sugeruje, że mamy do czynienia z kablem

A. samochodowym

B. ognioodpornym

C. sterowniczym

D. sygnalizacyjnym

TKO.05Pytanie 156

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt

Na rysunku przedstawiono uchwyt

A. krańcowy klinowy przewodu jezdnego.

B. krzyżowy do lin nośnych.

C. do liny uelastyczniającej.

D. krańcowy stożkowy liny nośnej.

TKO.05Pytanie 157

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Pomiary elektryczne

Ile wynosi pochylenie przewodów jezdnych w przedstawionym na rysunku przęśle?

A. 0,10%

B. 0,20%

C. 2,00%

D. 0,05%

TKO.05Pytanie 158

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt

Wskazany strzałką element zawieszenia sieci jezdnej, to izolator

A. ukośnika.

B. Dwysięgu pomocniczego.

C. podwieszeniowy.

D. odciągu.

TKO.05Pytanie 159

Montaż i eksploatacja sieci z…

Kategorie: Pomiary elektryczne Ochrona i bezpieczeństwo

Aby ocenić efektywność zabezpieczeń przeciwporażeniowych przed dotykiem pośrednim w systemie IT, konieczne jest przeprowadzenie pomiaru

A. czasu wyłączania

B. rezystancji uziomu ochronnego

C. impedancji pętli zwarciowej

D. rezystancji izolacji stanowiska

TKO.05Pytanie 160

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Ochrona i bezpieczeństwo Dokumentacja i oznaczenia

Kto pełni rolę koordynatora podczas realizacji zaplanowanych prac przy sieci górnej, gdy napięcie jest całkowicie wyłączone?

A. Kierownik robót

B. Osoba prowadząca zespół pracowników

C. Naczelnik sekcji zasilania

D. Dyspozytor zasilania

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Na rysunku przedstawiono sieć jezdną typu Y

Na rysunku przedstawiono schemat podłączenia tranzystora. Na zaciskach 1-1 możliwy jest pomiar napięcia

Do podłączenia trójbiegunowych rozłączników, zgodnie ze schematem, należy zastosować przewody o przekroju

Kotwienie środkowe sieci skompensowanej oznacza się symbolem

Jaka jest funkcja transformatora w sieci zasilającej?

Materiał izolacyjny, który ma zdolność adsorpcji i jest używany przede wszystkim w transformatorach jako środek pochłaniający wilgoć, a jego temperatura topnienia wynosi 1000°C, to

Jakie odłączniki umożliwiają połączenie sąsiadujących sekcji zasilania sieci trakcyjnej w podstacji?

W układzie pokazanym na rysunku wartość natężenie prądu I płynącego przez odbiornik wynosi

Przedstawiony na rysunku element stosowany jest do

Na rysunku przedstawiono lampę

Na podstawie schematu określ, które z uzwojeń przekładników prądowych wykorzystane są do celów zabezpieczeniowych.

Który z poniższych materiałów jest najczęściej używany do produkcji przewodów jezdnych w sieciach trakcyjnych?

Na rysunku przedstawiono schemat zasilania podstacji trakcyjnej

Do wymiany wkładek topikowych w dużej mocy bezpiecznikach konieczne jest zastosowanie

Aby zidentyfikować obiekty o wyższej temperaturze w działającej rozdzielnicy, jakie urządzenie powinno wykorzystać własne potrzeby podstacji trakcyjnej?

Podczas przeprowadzania przeglądu sieci trakcyjnej przedstawionej na rysunku stwierdzono

Przedstawiona na rysunku wkładka bezpiecznikowa jest przeznaczona na prąd znamionowy do wysokości

Podziałka umieszczona na pantografie przedstawionym na rysunku służy do

Z przedstawionego schematu wynika, że przewody należy ułożyć

Na zdjęciu przedstawiono

Kabiny sekcyjne szlakowe

Ile linii potrzeb nietrakcyjnych wyprowadzono z podstacji trakcyjnej Czepino?

Na rysunku zamieszczono kabel oznaczany symbolem literowym

Na rysunku przedstawiono widok poprzeczny kabla

Elektryczne oddzielenie prądów w torach dla sygnału w obwodach torowych, umożliwiając jednocześnie przepływ prądu powrotnego trakcji, jest osiągalne dzięki zastosowaniu

Na rysunku przedstawiono

Który z przedstawionych symboli graficznych jest stosowany do przedstawiania przewodów układanych w korytku kablowym otwartym?

Na rysunku przedstawiono

Czym jest pantograf w kontekście sieci trakcyjnych?

Na podstawie schematu określ, które z uzwojeń przekładników prądowych wykorzystane są do celów pomiarowych.

Wstęp do sekcji niskonapięciowej kabiny z systemem ochrony przed porażeniem elektrycznym przez uziemienie jest możliwy po wcześniejszym

Zamiana uszkodzonego izolatora sekcyjnego wymaga użycia

Który z podanych transformatorów zastosuje się w zespole prostownikowym podstacji trakcyjnej w systemie 3 kV DC, jeżeli jest zasilany napięciem 15 kV?

Oznaczenie NHXMH sugeruje, że mamy do czynienia z kablem

Na rysunku przedstawiono uchwyt

Ile wynosi pochylenie przewodów jezdnych w przedstawionym na rysunku przęśle?

Wskazany strzałką element zawieszenia sieci jezdnej, to izolator

Aby ocenić efektywność zabezpieczeń przeciwporażeniowych przed dotykiem pośrednim w systemie IT, konieczne jest przeprowadzenie pomiaru

Kto pełni rolę koordynatora podczas realizacji zaplanowanych prac przy sieci górnej, gdy napięcie jest całkowicie wyłączone?
