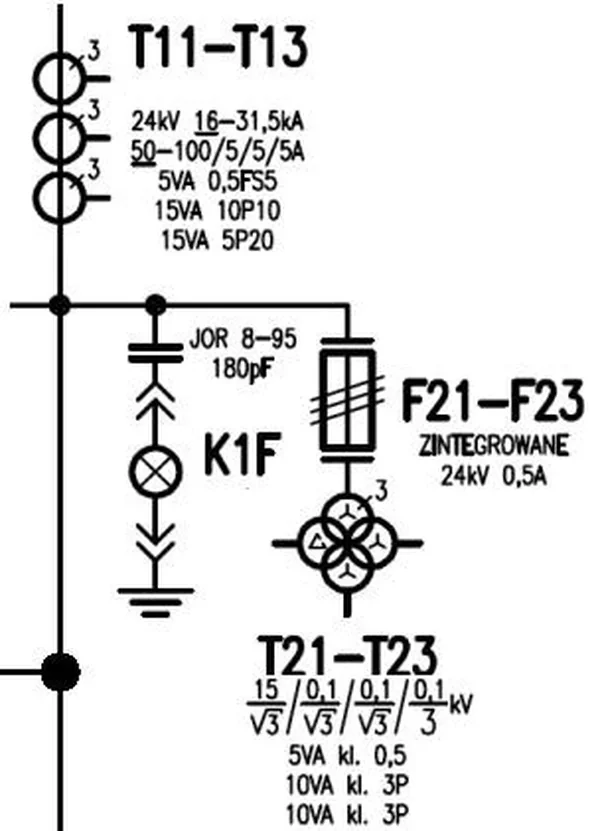

Jak należy połączyć uzwojenia przekładników napięciowych do pomiaru składowej zerowej napięcia w układzie przedstawionym na schemacie?
A. W trójkąt.
B. W podwójną gwiazdę.
C. W otwarty trójkąt.
D. W gwiazdę.
Pytanie z egzaminu CKE, styczeń 2018 (arkusz E.25-X-18.01).
Połączenie przekładników napięciowych w otwarty trójkąt jest kluczowe dla pomiaru składowej zerowej napięcia w układzie trójfazowym. Taki układ umożliwia detekcję i pomiar napięcia w sytuacjach, gdy system jest niezrównoważony, co jest istotne w wielu aplikacjach przemysłowych. Na przykład, w przypadku awarii jednego z przewodów, otwarty trójkąt pozwala na kontynuację pomiarów międzyprzewodowych, co może być niezbędne w systemach zasilania lub w monitorowaniu stanu sieci energetycznej. Zgodnie z najlepszymi praktykami w branży, takie podejście zapewnia nie tylko większą niezawodność pomiaru, ale także przyczynia się do ochrony urządzeń przed uszkodzeniami spowodowanymi nagłymi zmianami napięcia. Rekomendacje norm IEC oraz IEEE podkreślają znaczenie tego typu połączeń, które optymalizują zachowanie systemu i umożliwiają skuteczną analizę jakości energii elektrycznej.
Wybór innych układów, takich jak gwiazda, trójkąt czy podwójna gwiazda, prowadzi do nieporozumień dotyczących sposobu pomiaru składowej zerowej napięcia. Połączenie w gwiazdę, choć często stosowane w systemach jednofazowych, nie dostarcza informacji o składowej zerowej w układzie trójfazowym, ponieważ nie umożliwia pomiaru międzyprzewodowego w przypadku awarii jednego z przewodów. W układzie trójkątnym nie ma możliwości pomiaru składowej zerowej, gdyż wszystkie przekładniki są zamknięte, co blokuje detekcję niezrównoważeń. Podobnie, połączenie w podwójną gwiazdę, które teoretycznie może wydawać się bardziej zaawansowane, w praktyce komplikuje analizę i może wprowadzać dodatkowe błędy pomiarowe, wynikające z różnic w fazach. Często popełnianym błędem jest przekonanie, że połączenia te są wystarczające do monitorowania stanu systemu, co nie jest zgodne z zaleceniami norm branżowych, które wskazują na otwarty trójkąt jako najbardziej efektywne podejście w kontekście detekcji składowej zerowej. Zrozumienie zasadności wyboru odpowiedniego połączenia jest kluczowe dla zapewnienia prawidłowego funkcjonowania systemów energetycznych oraz minimalizacji ryzyka wystąpienia awarii.
