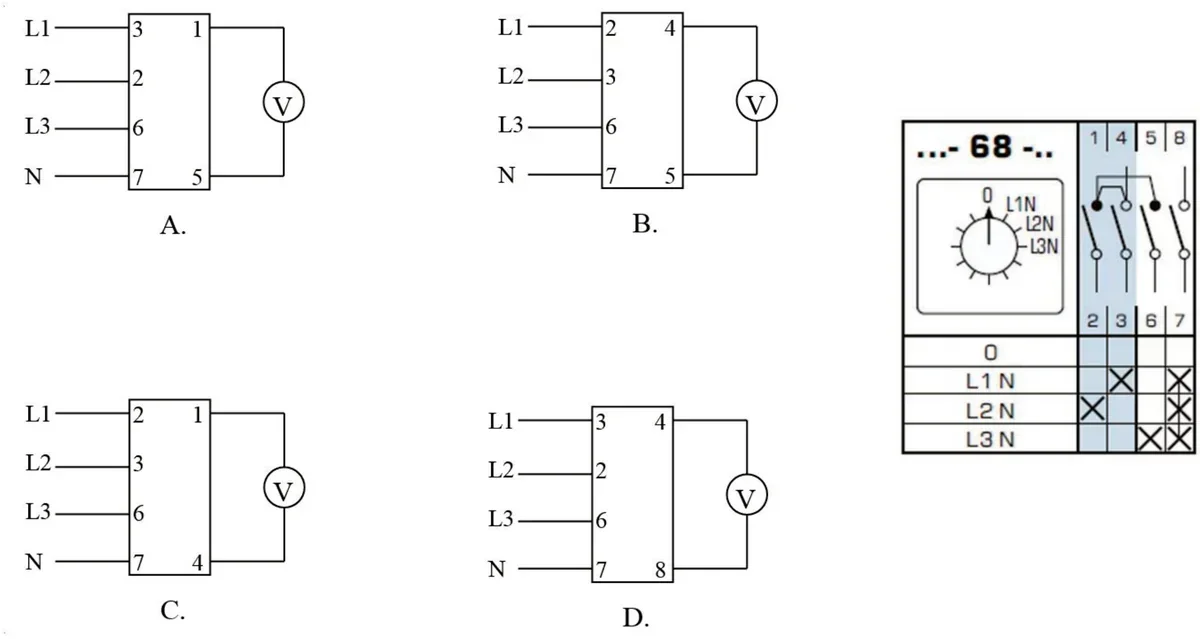

Pomiar napięć fazowych za pomocą woltomierza podłączonego do łącznika o podanym diagramie łączeń możliwy jest w układzie według schematu
C.
D.
B.
A.
Pytanie z egzaminu CKE, styczeń 2016 (arkusz E.25-X-16.01).
Odpowiedź D jest prawidłowa, ponieważ poprawnie ilustruje sposób podłączenia woltomierza do pomiaru napięcia międzyfazowego. W przypadku układów trójfazowych, pomiar napięcia międzyfazowego jest kluczowy dla oceny prawidłowego działania systemu zasilania. W schemacie D woltomierz jest podłączony między fazami L1 i L2, co pozwala na bezpośrednie zmierzenie napięcia między tymi dwoma fazami. Taki pomiar jest istotny w zastosowaniach przemysłowych oraz w systemach energetycznych, gdzie monitoring napięć fazowych jest niezbędny dla zabezpieczeń i diagnostyki. Dobre praktyki w branży elektrycznej zalecają wykonywanie pomiarów napięć międzyfazowych, aby ocenić równowagę obciążeń w układzie. Ponadto, pomiar ten jest również istotny w kontekście analizy jakości energii oraz zapobiegania przeciążeniom, co może prowadzić do awarii systemu.
Podłączenie woltomierza do innych schematów, takich jak A, B czy C, prowadzi do błędnych rezultatów pomiarów napięć fazowych. W przypadku schematu A, woltomierz może być podłączony w sposób, który nie umożliwia pomiaru międzyfazowego, co skutkuje odczytem, który nie odzwierciedla rzeczywistego napięcia w systemie. W schemacie B, połączenia mogą być zrealizowane w sposób, który nie uwzględnia wszystkich faz, co w praktyce może prowadzić do pomiaru napięcia jednofazowego, a nie międzyfazowego. Z kolei schemat C nie spełnia podstawowych norm dotyczących pomiarów, gdyż nie tworzy odpowiedniej pętli pomiarowej dla woltomierza. Typowe błędy myślowe, które mogą prowadzić do takich błędnych wniosków, obejmują mylenie napięcia fazowego z napięciem międzyfazowym, co jest powszechnym problemem wśród osób uczących się podstaw elektrotechniki. Zrozumienie różnicy między tymi pojęciami jest kluczowe w kontekście pomiarów w systemach trójfazowych. Niezrozumienie zasad budowy układów trójfazowych oraz sposobów pomiaru może prowadzić do nieprawidłowych danych, co w konsekwencji może wpływać na działanie całego systemu zasilania.
