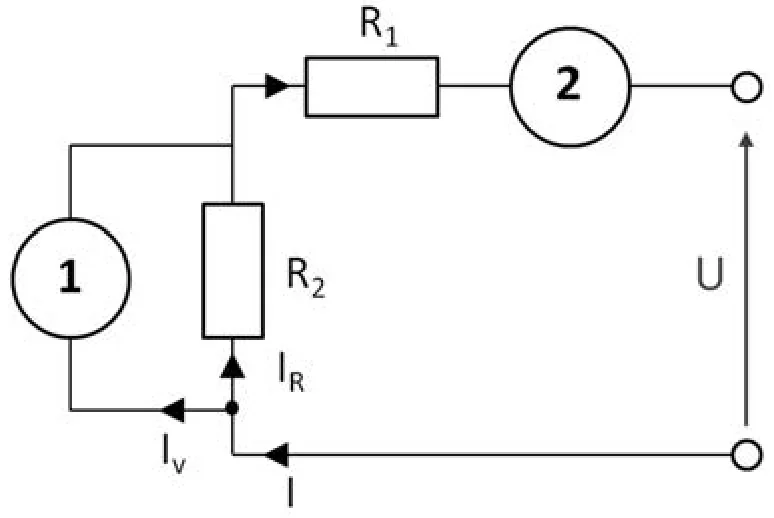

Na schemacie kolejno cyframi 1 i 2 zaznaczono pomiar
A. rezystancji opornika i natężenia prądu.
B. natężenia i pojemności.
C. napięcia i natężenia prądu.
D. napięcia i rezystancji opornika.
Pytanie z egzaminu CKE, styczeń 2015 (arkusz E.25-X-15.01).
Dobra robota! Wybrałeś odpowiedź "napięcia i natężenia prądu" i to jest naprawdę właściwy wybór. Cyfra 1 to amperomierz, który mierzy prąd, a cyfra 2 to woltomierz, który mierzy napięcie. To są podstawy pomiarów w elektrotechnice i dobrze, że to rozumiesz. Pamiętaj, że amperomierz trzeba podłączać szeregowo, bo tą drogą prąd przepływa przez obwód. Woltomierz za to powinien być podłączony równolegle do elementu, którego napięcie chcesz zmierzyć. Moim zdaniem, opanowanie tych rzeczy to klucz do sukcesu w pracy z elektroniką, szczególnie w laboratoriach, gdzie precyzyjne pomiary są na porządku dziennym. I jeszcze jedno – dobrze jest pamiętać o kalibracji przyrządów zgodnie z normami, co zapewnia ich dokładność. Zawsze lepiej być bezpiecznym niż przepraszam!
Widzę, że zaznaczyłeś inną odpowiedź, ale nie ma co się martwić. Ważne, żeby zrozumieć, dlaczego to nie to. Podstawowe pomiary w elektryce są sformalizowane, a więc wiedza, co do czego służy, jest kluczowa. Na przykład, jeśli myślisz o "rezystancji opornika" czy "pojemności", to może to oznaczać, że nie do końca wiesz, jak działa amperomierz czy woltomierz. Amperomierz nie mierzy rezystancji – do tego jest omomierz. A pojemności nie zmierzysz za pomocą tych dwóch przyrządów, bo to już inna bajka. Tylko kondensatory i specjalistyczne narzędzia mogą to zrobić. Z mojego doświadczenia, sporo osób myli te pojęcia, co prowadzi do nieporozumień. Kluczowe jest, żeby wiedzieć, czym się różnią te urządzenia i co dokładnie mierzysz. Zrozumienie ich funkcji w obwodzie pomoże ci unikać błędów w przyszłości.
